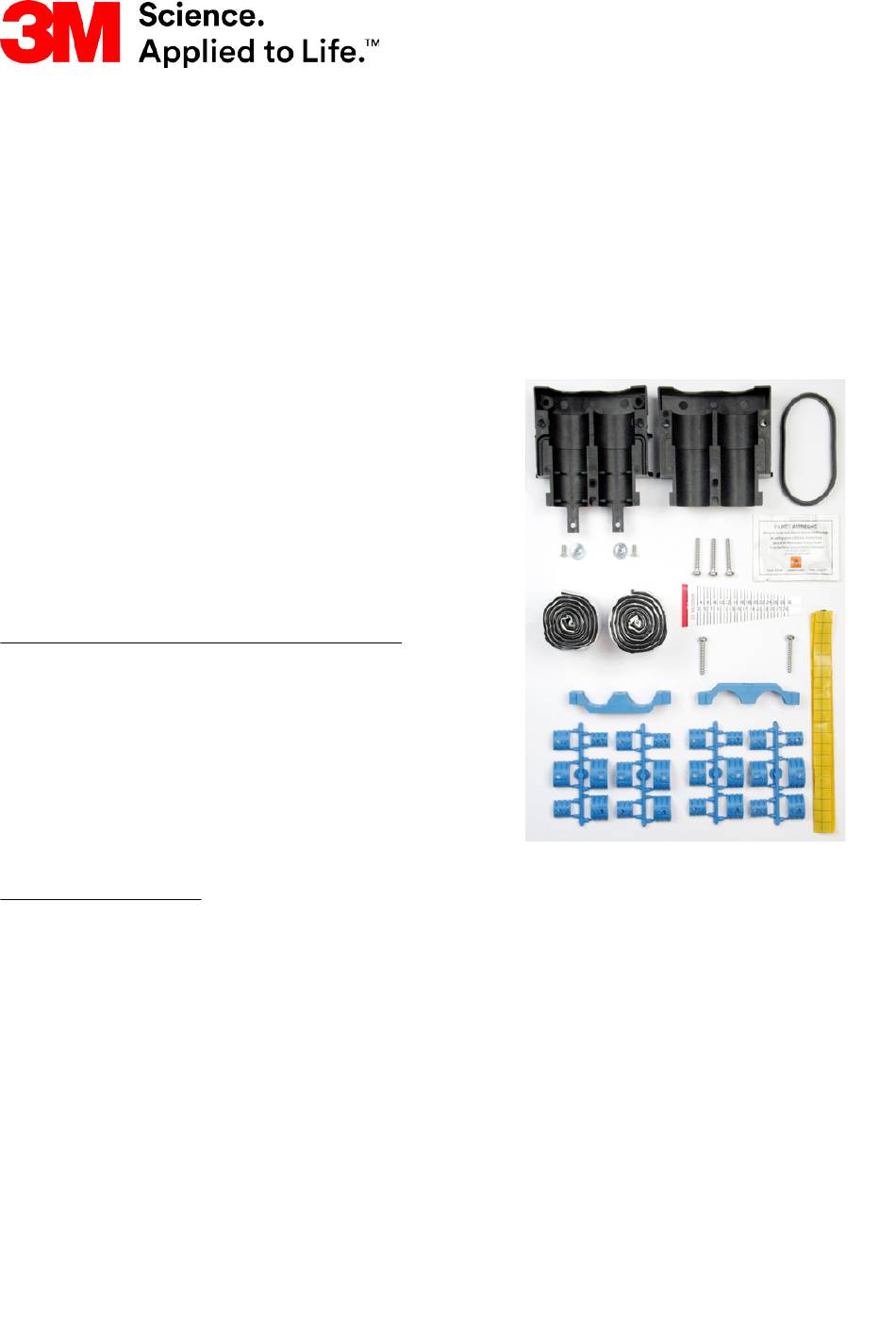

3M ECAM D27 Evolution Installationsanleitung
Inhaltsverzeichnis
Quicklinks
Communication Markets Division
Installationsanleitung
ECAM D27 Evolution
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie
dieses Produkt installieren. Überprüfen Sie, wenn das
Produkt mit anderen Installationsoptionen geliefert wird,
ob diese in derselben Reihenfolge eingebaut werden
müssen.
Lesen Sie diese 3M-Sicherheitsanweisungen sorgfältig
durch, bevor Sie dieses Produkt installieren.
Wenn nicht anders spezifiziert, sind die spezifischen
Regeln zur Installation von Glasfasern zusammen mit
Ihren Praktiken vor Ort einzuhalten.
Einleitung und typische Anwendung
Das ECAM D27 ist eine flexible, mechanische
Kabeleinführung, die zusammemn mit einer 3M BPEO
Glasfasermuffe verwendet wird. Sie dient zur Sicherung
eines ungeschnittenen Glasfaserkabels, das in eine
geeignete 3M BPEO Glasfasermuffe eingeführt wird. Die
Kombination dieser beiden sorgt für eine korrekte Dichtung
und Zugentlastung.
Inhaltsverzeichnis
1.0
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
Seite 1
Seite 1
Seite 2
Seite 3
Seite 3
Seite 3
Seite 4
Seite 4
Seite 5
Seite 7
Seite 8
Seite 8
Inhaltsverzeichnis
Inhaltszusammenfassung für 3M ECAM D27 Evolution
-
Seite 1: Inhaltsverzeichnis
Ihren Praktiken vor Ort einzuhalten. Einleitung und typische Anwendung Das ECAM D27 ist eine flexible, mechanische Kabeleinführung, die zusammemn mit einer 3M BPEO Glasfasermuffe verwendet wird. Sie dient zur Sicherung eines ungeschnittenen Glasfaserkabels, das in eine geeignete 3M BPEO Glasfasermuffe eingeführt wird. Die Kombination dieser beiden sorgt für eine korrekte Dichtung... -
Seite 2: Sicherheitsanweisungen
Sicherheitsanweisungen ENTSORGUNG Das Gerät/ die Komponente muss nach Gebrauch entsprechend den lokalen Gesetzen entsorgt bzw. recycelt werden !! VORSICHT Die Sicherheitsinformation enthält Anweisungen zu Ihrer eigenen Sicherheit und zur Vermeidung von Sachschäden. Korrekter Transport, Lagerung und Installation sind Voraussetzung für sicheren und korrekten Betrieb. Vor der Installation des Produktes lesen Sie bitte sorgfältig und vollständig die Informationen und Sicherheitsvorschriften sowie die beiliegenden Installationshinweise. Wenn das Produkt mit Zubehör ausgestattet ist, prüfen sie zunächst, ob die Komponenten in einer bestimmten Reihenfolge installiert werden müssen. -
Seite 3: Kit-Inhalt
1.0 Kit-Inhalt 3.0 Komponentenauswahl 1 x ECAM untere Gehäusehälfte 3.1 Verwendung des Messstreifens 1 x ECAM obere Gehäusehälfte Bei der Montage des ECAM müssen Sie abhängig vom Kabeldurchmesser die entsprechenden 1/2-Ringe (L) 1 x Gummidichtung auswählen. Sie benötigen keinen, einen oder mehrere 2 x Fixierungsklemme für Zugentlastungs- der 1/2 Ringe. elemente / Schlitzschraube Mit dem selbstklebenden Messstreifen (H) können 3 x Schneidschrauben (TORX Plus® Nr. 25) sie ermitteln, ob und welche 1/2-Ringe Sie benötigen. -
Seite 4: Vorbereitung Der Klemmen
4.0 Vorbereitung der unteren ECAM Die Kabelklemmen (I) in Kombination mit keinem oder einigen der 1/2-Ringe (L) und die Befestigung Gehäusehälfte der Kabelzugentlastungselemente (weiter unten be- schrieben) stellen die Zugentlastung des Kabels sicher. Setzen Sie eine der Kabelklemmen mit eingelegten 1/2- Ringen in die untere ECAM Gehäusehälfte. Alle 1/2-Ringe sind markiert (siehe Abbildung). Lösen Sie die gewählten 1/2-Ringe aus allen 4 Sätzen der 1/2 Ringe. -
Seite 5: Montage Des Doppel-Ecam
6.0 Montage des Doppel-ECAM Stellen Sie sicher, dass das Kabelende des Mantels gerade geschnitten ist, wie abgebildet. 6.1 Einbau des Isolierbands Das Dichtungsband muss zur korrekten Abdichtung des Kabels in dem ECAM korrekt auf dem Kabelmantel angebracht werden. Positionieren Sie das Isolierband max. 1 cm vom Ende des Kabelmantels. Überprüfen für korrekten Einbau... -
Seite 6: Installation Der Zugentlastung
Formen Sie die Dichtungsband-Wicklung vorsichtig in die untere ECAM Gehäusehälfte. Hinweis: Die Dichtungsband-Wicklung darf nicht über die Begrenzungsfahne hinausragen! Seitliche Zugentlastungselemente (ROD) Führen Sie beide Zugentlastungselemente auf jede Seite der Fixierungsklemme ein, wie hier abgebildet. Ziehen Sie nun die Schlitzschraube an und schneiden die Überlänge ab. Setzen Sie das andere vorbereitete Kabelende des ungeschnittenen Glasfaserkabels (oder optional ein Aramidgarn zweites Einzelkabel) auf die gleiche Weise in die... -
Seite 7: Schließen Des Doppel Ecam
7.0 Einbau des ECAM in die Muffe 6.4 Schließen des Doppel ECAM Positionieren und befestigen Sie die zweite vorbereitete Arretiergabel vom Doppel-Port der Muffe abnehmen Halbklammer und ziehen die Schrauben mit einem und Blindstopfen entfernen. Dichtung vom Doppel- Schraubendreher TORX Plus® Nr. 25 an. Port entfernen und neue Gummidichtung aus dem Kit einbauen. -
Seite 8: Dichtigkeitsprüfung Der Montierten Bpeo
Informationen. Der Nutzer hat selbst zu entscheiden, ob die Produkte für den beabsichtigten Zweck geeignet sind. Durch diesen Hinweis wird die Haftung von 3M für Todesfälle oder Fälle der Körperverletzung, die sich durch Fahr- lässigkeit von 3M ergeben, nicht ausgeschlossen oder eingeschränkt. Alle Fragen zur Haftung in Bezug auf Produkte von 3M werden gemäß...
