Inhaltszusammenfassung für Turbine OpenPilot CC3D Flight Controller

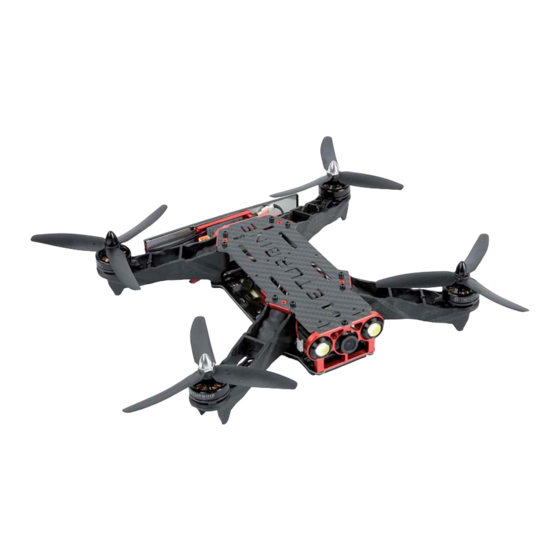

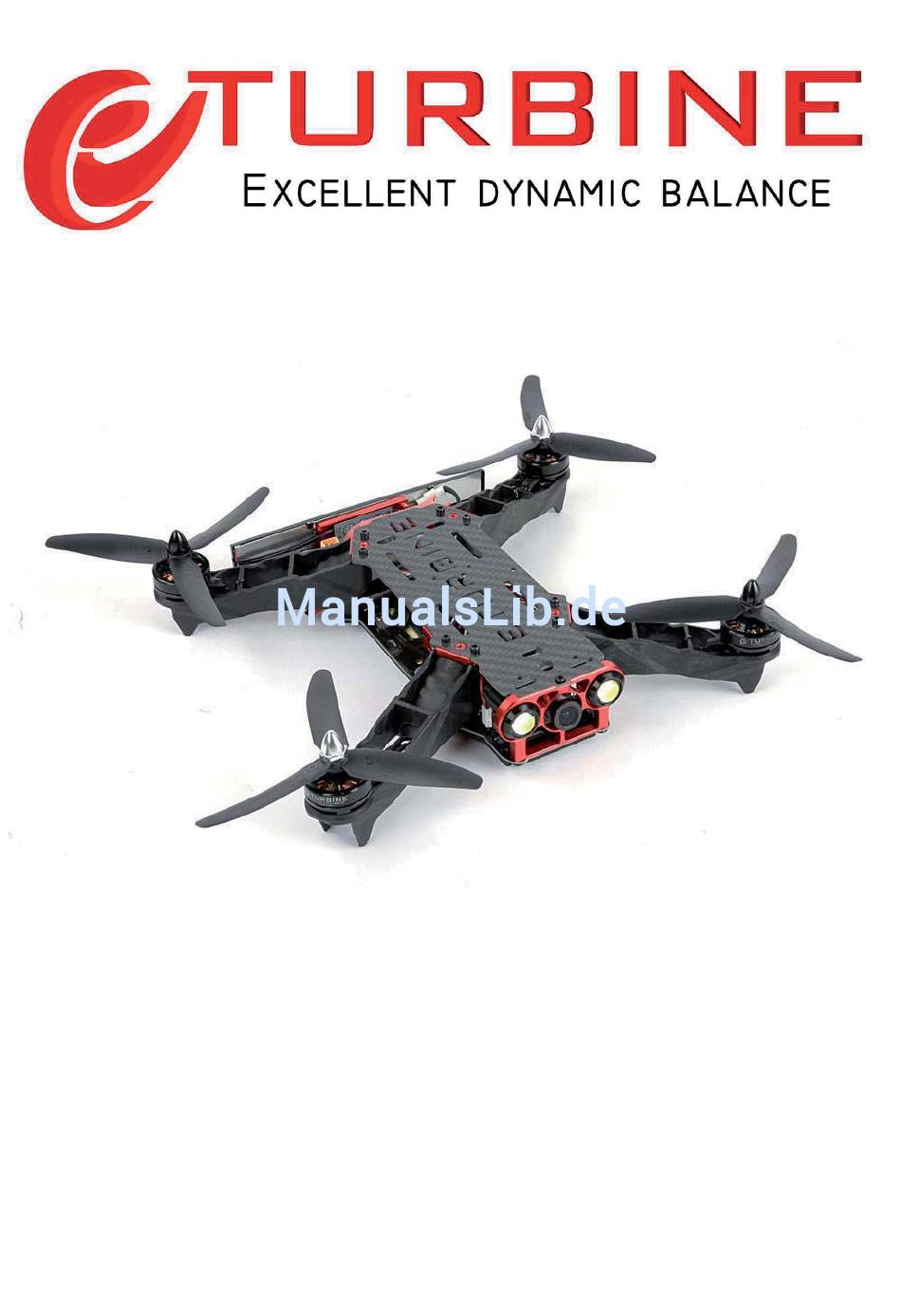

- Seite 1 Bedienungsanleitung ETB250...
- Seite 2 Grundsätzliche Informationen: OpenPilot CC3D Flight Controller Das CC3D Board ist ein All-in-One-Board, auf dem die "OpenPilot"-Firmware läuft. Es kann zur Steuerung von Flächenmodellen, Helikoptermodellen und natürlich Multicoptern genutzt werden.Die Konfiguration und die Überwachung der Flüge kann mit Hilfe der Software OpenPilot Ground Control Station (GCS) erledigt werden.
- Seite 3 Verbinden mit dem Empfänger: PIN-Belegung am CC3D – Empfänger: = Throttle / Gas (schwarz/rot/weiß) = Roll / Querruder (blau) = Pitch / Höhenruder (gelb) = Yaw / Rudder / Seitenruder (grün) = AUX 1 (gelb) = AUX 2 (schwarz) Ein-/Ausgänge CC3D Board Input = siehe Verbindung mit Empfänger oder unter http://opwiki.readthedocs.io/en/latest/...
- Seite 4 Anschluss IC Sony CCD 700 Bei ARF-Version bereits verkabelt...
- Seite 5 Anschluss FPV-Übertragungssystem Wichtig: direkte Spannung vom Antriebsakku (12,6V bei 3s LiPo), Polarität beachten! Anschluss BEC Stromversorgung Polarität beachten – Spannung 5V Anschluss der vorderen LED’s Anschluss Hecklichtbalken Polarität beachten! Einstellung des Hecklichtbalken Color = Dauerleuchten Speed Bright = Hellikeitseinstellung bei Dauerlicht, Geschwindigkeit bei Blinkmodi Mode = Auswahl verschiedener Blinkmodi...
- Seite 6 Anschluss der Regler Die Reglersteuerung erfolgt über Anschluss-Schema wie im Bild beschrieben Die Versorgung über den BEC- Anschluss erfolgt über die Chassis-Verkabelung. Polarität beachten! Softwarehinweis Alle weiteren Konfigurationen wie „arming“ – verhindern einen versehentlichen Start, Stabilisierungseinstellungen und vieles mehr entnehmen Sie bitte der Software https://wiki.openpilot.org/display/WIKI/OpenPilot+Documentation und der Software GCS = Ground Control Station Diese Software und das Steuerungssystem ist eine sogenannte Open-Source-Software.
- Seite 7 Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Garantiebestimmungen möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen Mit dem Erwerb dieses Produktes haben Sie gleichzeitig eine unbeabsichtigte zweijährige Garantie ab Kaufdatum erworben. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- und/oder Inbetriebnahme zu sichern.
-
Seite 8: E G - K O N F O R M I Tät S E R K L Ä R U N G
E G - K O N F O R M I TÄT S E R K L Ä R U N G E C D e c l a r a t i o n o f c o n f o r m i t y HALOGENKAUF LIGHTECH®...
