Montageanleitung
Montageanleitung

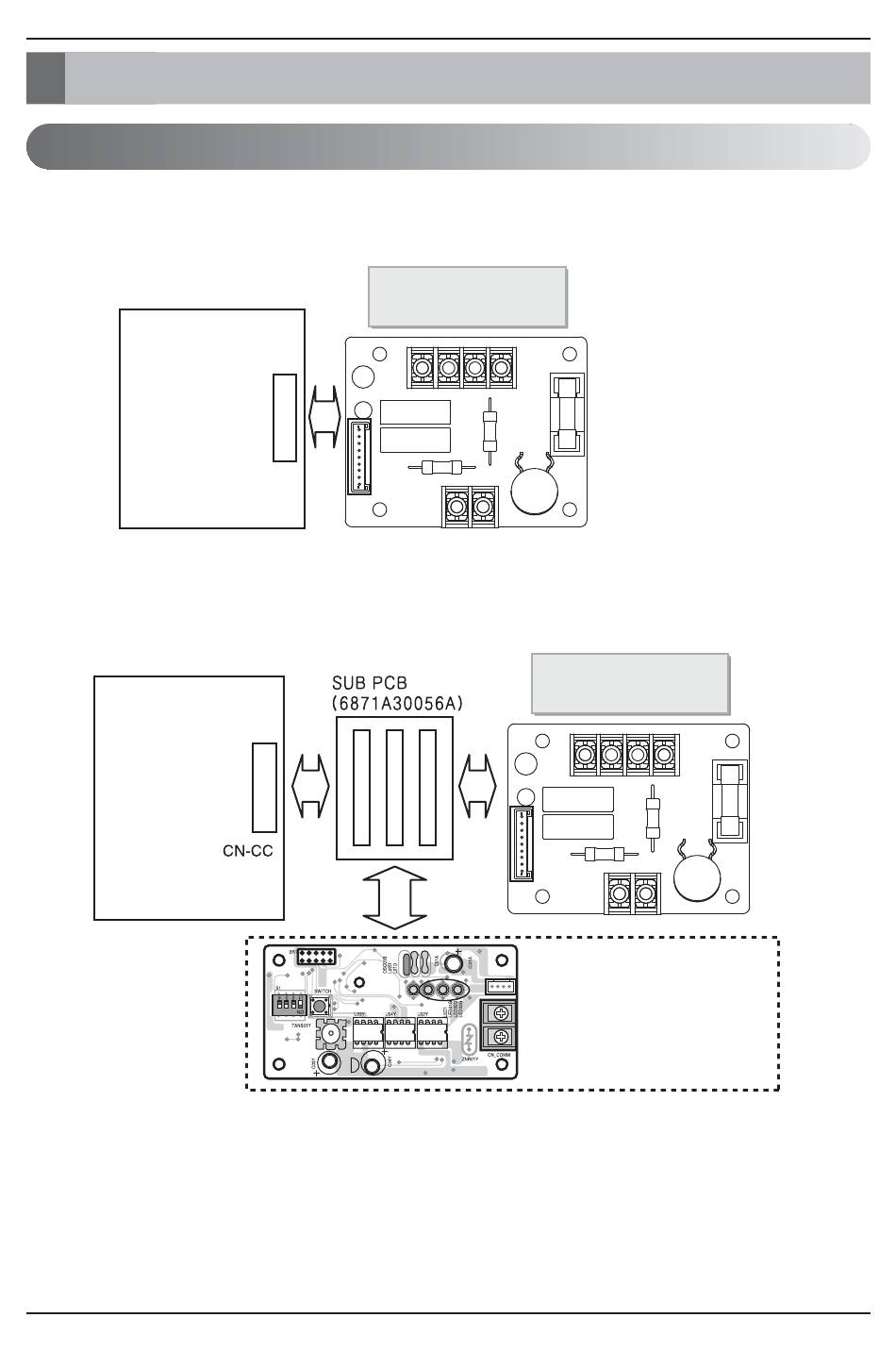

Schritt 1
Verbinden Sie Anschluss CN-CC über das (mitgelieferte) Kabel mit der Leiterplatine des
Innengerätes
- Nur Anschluss des potentialfreien Kontaktes
POTENTIALF-
REIER KONTAKT
Platine des
Innengerätes
CN-CC
CN-CC
220V Wechselstrom
- Anschluss des potentialfreien Kontaktes an einer LG Zentralsteuerung bei
Einzelmodellen.
POTENTIALF-
REIER KONTAKT
Platine des
Innengerätes
CN-CC
220V Wechselstrom
PI485: Anschluss der Zentralsteuerung
* Nur Einzelgerät
- Bei der Montage eines Einzelgerätes muss diese
Leiterplatine montiert werden.
12 Potentialfreier Kontakt
