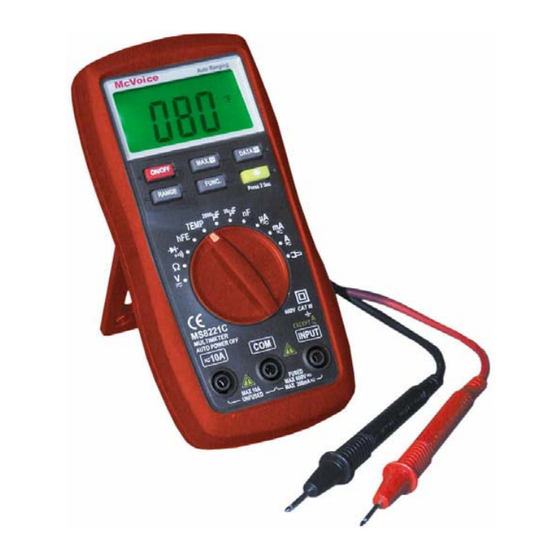

McVoice M-82pro Bedienungsanleitung
Digitalmultimeter
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Digitalmultimeters gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Dieses portable Multimeter hat eine beleuchtete
15 mm Anzeige mit großen Ziffern.
•
Es schaltet sich automatisch ab, wenn es 15
Minuten nicht benutzt wird.
•
Es verfügt über eine automatische
Meßbereichsauswahl und Data-Hold-Funktion.
•
Mißt Stromstärke, Spannung, Temparatur und
elektrischen Widerstand.
•
Mißt die Kapazität eines Kondensators.
•
Es kann Dioden und Transistoren testen und
Durchgangsprüfungen vornehmen.
•
Meßfühler, Temperatursensor, Adapter für
Transistoren und Aufsteller sind enthalten.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Messen Sie keine Spannungsquellen, die 600 V überschreiten.
•
Das Gerät keinen mechanischen Belastungungen, hohen Temperaturen oder Feuchtigkeit aussetzen.
•
Verunreinigungen der Meßfühler können zu falschen Meßergebnissen führen.
•
Sollte bei manueller Einstellung der Meßbereich überschritten werden erscheint auf dem Display „OL".
Stellen Sie in diesem Fall einen anderen Meßbereich ein.
•
Sollte die Batteriespannung 3.8 V unterschreiten, müssen diese erneuert werden.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung
Digitalmultimeter "M-82pro"
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 250 g
Maße (H*B*T): 158*74*31 mm
Betrieb: 3x 1.5 V Batterien (AAA)
Meßbereiche: (automatische Umschaltung)
Gleich- & Wechselspannung: 0.2/2/20/200/600 V +/-
Gleich- & Wechselstrom: 2/10 A +/- 3.0%
Widerstand: 0.2/2/20/200/2000 kΩ +/- 1.2%
Temperatur: (-20 ~ 1000) °C +/- 3.0 %
Kapazität: (20 nF ~ 1000 µF) +/- 4.0%
Diodentest-Auflösung: 1 mV
Stromdurchgangsprüfer: Summer ertönt, wenn R <
Transistoradapter: NPN & PNP
649-015
0.8%
50 Ω
Inhaltszusammenfassung für McVoice M-82pro
- Seite 1 649-015 Bedienungsanleitung Digitalmultimeter “M-82pro” Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Digitalmultimeters gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in...
- Seite 2 649-015 Das Digitalmultimeter und seine Funktionen: ON/OFF: Ein- / Ausschalter. MAX.H: Der maximale Meßwert wird festgehalten. DATA.H: Der aktuell angezeigte Meßwert wird festgehalten. RANGE: Umschalter. Zur Einstellung, ob der Meßbereich automatisch angepasst oder manuell festgelegt wird. FUNC.: Umschalter der Anzeige. Bei Strom- oder Spannungsmessung wird zwischen DC und AC, bei Temperaturmessungen wird zwischen °C und °F, bei Dioden- oder Stromdurchgangstest wird zwischen diesen umgeschaltet.
- Seite 3 649-015 Durchführung von Messungen: Gleichspannungsmessung: 1. Verbinden Sie den roten Meßfühler mit INPUT und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf V ein. 3. Stellen Sie mit FUNC. die Anzeige auf DC ein. 4. Wählen Sie mit RANGE, ob der Meßbereich automatisch angepasst, oder manuell eingestellt werden soll.
- Seite 4 649-015 Gleichstrommessung mit Meßfühlern: 1. Verbinden Sie den roten Meßfühler mit 10 A und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf den gewünschten Meßbereich A, mA oder µA. 3. Stellen Sie mit FUNC. die Anzeige auf DC ein. 4.
- Seite 5 649-015 Wechselstrommessung mit Meßfühlern: 1. Verbinden Sie den roten Meßfühler mit 10 A und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf den gewünschten Meßbereich A, mA oder µA. 3. Stellen Sie mit FUNC. die Anzeige auch auf AC ein.
- Seite 6 649-015 Widerstandsmessung: 1. Verbinden Sie den roten Meßfühler mit INPUT und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf Ω ein. 3. Wählen Sie mit RANGE, ob der Meßbereich automatisch angepasst, oder manuell eingestellt werden soll. 4. Das Meßobjekt muss spannungslos sein. 5.
- Seite 7 649-015 Messung der Kapazität eines Kondensators: 1. Verbinden Sie den roten Meßfühler mit INPUT und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf den gewünschten Meßbereich nF, 20 µF oder 2000 µF. 3. Wählen Sie mit RANGE, ob der Meßbereich automatisch angepasst, oder manuell eingestellt werden soll.
- Seite 8 649-015 Diodentest: 1. Verbinden Sie den roten Meßfühler mit INPUT und den schwarzen mit COM. 2. Stellen Sie den Drehschalter auf ein. 3. Stellen Sie FUNC. auch auf ein. 4. Verbinden sie den roten Meßfühler mit der Anode und den schwarzen mit der Kathode der Diode. Diese sind in der Regel farblich gekennzeichnet.
-
Seite 9: Betrieb
649-015 Betrieb: • Bevor man Messungen durchführen kann, muss man die drei Batterien einsetzen. Dazu muss man die Schraube des Batteriefaches auf der Rückseite des Gerätes lösen. Vor Batteriewechsel das Gerät immer ausschalten.. • Stecken Sie die Meßfühler ein, wobei Sie bei der Auswahl der Anschlüsse, die Art der Messung berücksichtigen müssen.
