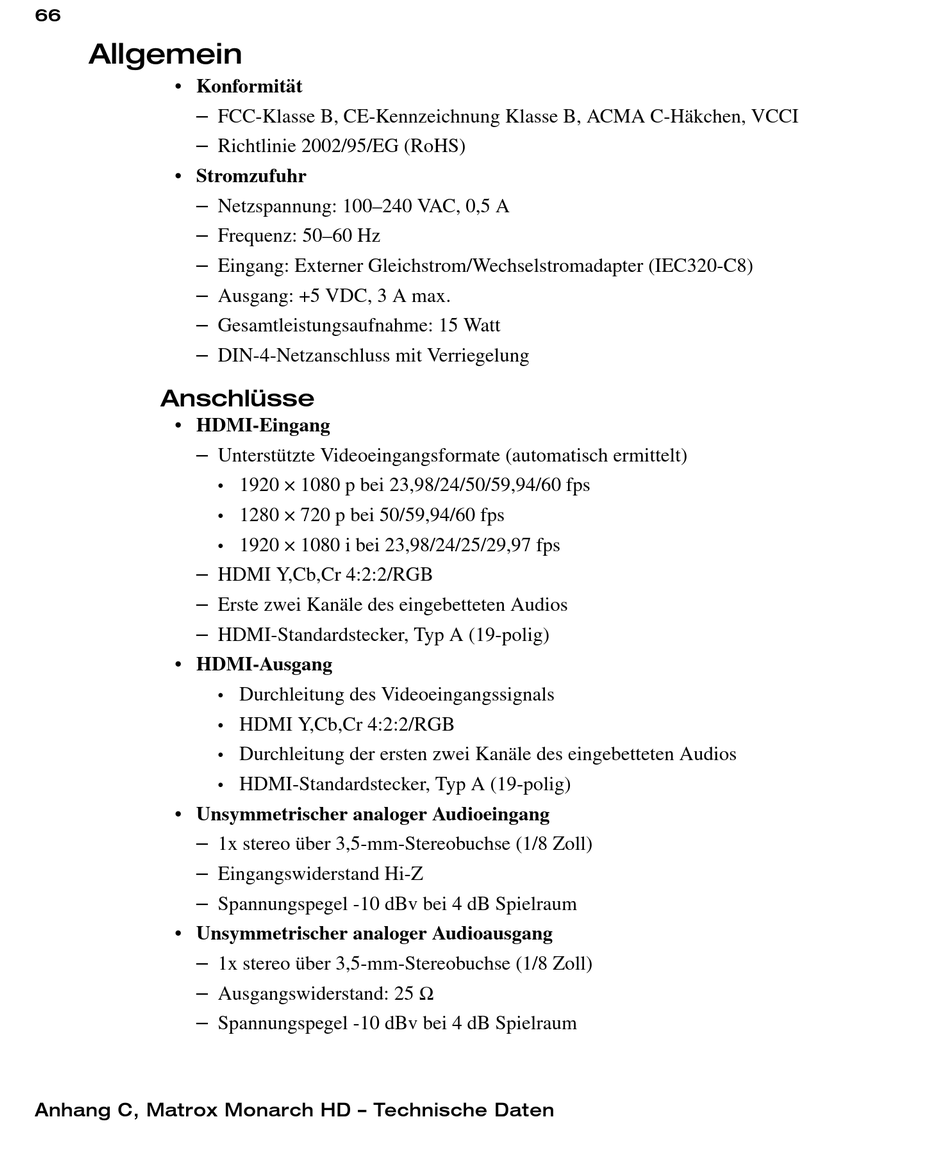

Matrox Monarch Hd - Technische Daten; Allgemein; Anschlüsse - Matrox Monarch Hd Benutzerhandbuch

66

Allgemein

• Konformität
$
$
• Stromzufuhr
$
$
$
$
$
$
Anschlüsse
• HDMI-Eingang
$
$
$
$
• HDMI-Ausgang
• Unsymmetrischer analoger Audioeingang
$
$
$
• Unsymmetrischer analoger Audioausgang
$
$
$
Anhang C, Matrox Monarch HD – Technische Daten
FCC-Klasse B, CE-Kennzeichnung Klasse B, ACMA C-Häkchen, VCCI
Richtlinie 2002/95/EG (RoHS)
Netzspannung: 100–240 VAC, 0,5 A
Frequenz: 50–60 Hz
Eingang: Externer Gleichstrom/Wechselstromadapter (IEC320-C8)
Ausgang: +5 VDC, 3 A max.
Gesamtleistungsaufnahme: 15 Watt
DIN-4-Netzanschluss mit Verriegelung
Unterstützte Videoeingangsformate (automatisch ermittelt)
1920 × 1080 p bei 23,98/24/50/59,94/60 fps
•
1280 × 720 p bei 50/59,94/60 fps
•
1920 × 1080 i bei 23,98/24/25/29,97 fps
•
HDMI Y,Cb,Cr 4:2:2/RGB
Erste zwei Kanäle des eingebetteten Audios
HDMI-Standardstecker, Typ A (19-polig)
Durchleitung des Videoeingangssignals
•
HDMI Y,Cb,Cr 4:2:2/RGB
•
Durchleitung der ersten zwei Kanäle des eingebetteten Audios
•
HDMI-Standardstecker, Typ A (19-polig)
•
1x stereo über 3,5-mm-Stereobuchse (1/8 Zoll)
Eingangswiderstand Hi-Z
Spannungspegel -10 dBv bei 4 dB Spielraum
1x stereo über 3,5-mm-Stereobuchse (1/8 Zoll)
Ausgangswiderstand: 25 Ω
Spannungspegel -10 dBv bei 4 dB Spielraum
