oventrop NR 230 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für NR 230:
- Betriebsanleitung (4 Seiten) ,
- Einbauanleitung (3 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
E
24 V (0-10 V)
24 V (3-Punkt)
230 V (3-Punkt)
230 V (3-Punkt) Stellmotor mit Schnell-
montagetechnik (ab 2015)
230 V für Regumat DN 40/50
240 V (0-10 V) für Regumat DN 40/50
Vor dem Einbau des Stellmotors die Einbau- und
Betriebsanleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung
darf nur durch geschultes Fachpersonal durchge-
führt werden
Die Einbau- und Betriebsanleitung sowie alle mit-
geltenden Unterlagen sind an den Anlagenbetreiber
weiterzugeben
Inhalt
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . 1
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . 2
3 Transport, Lagerung und Verpackung . . . . . . . . 2
4 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . 2
5 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
6 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . 5
und Lieferung . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

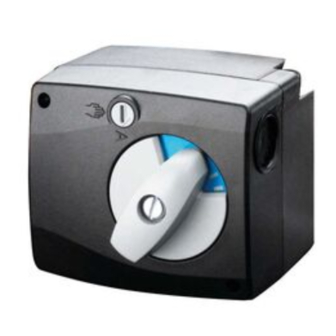

Abb. 1.1 Stellmotor für 3- und 4-Wege-Mischhähne
Technische Änderungen vorbehalten.
135709380
11/2016
Premium Armaturen + Systeme
Stellmotoren für 3- und 4-Wege-Mischhähne
NR 230 - Stellmotor 230 V (5 Nm/15 Nm)
NR 24 - Stellmotor 24 V (5 Nm)
Einbau- und Betriebsanleitung für Fachpersonal
1350951
1 Allgemeine Hinweise
1350952
1.1 Informationen zur Einbau- und Betriebsanlei-
1350953
tung
Diese Einbau- und Betriebsanleitung dient dem ge-
1357096
schulten Fachpersonal dazu, den Stellmotor fachge-
1350956
recht zu installieren und in Betrieb zu nehmen.
1350958
Mitgeltende Unterlagen - Anleitungen aller Anlagen-
komponenten sowie geltende technische Regeln - sind
einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagen-
betreiber zum späteren Gebrauch aufzubewahren.
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
GEFAHR
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
VORSICHT
möglicherweise gefährliche Situation hin, die zu gering-
fügigen oder leichten Verletzungen führen kann, wenn
die Sicherheitsmaßnahmen nicht befolgt werden.
CHTUNG
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
Telefax
E-Mail
Internet
Eine Übersicht der weltweiten Ansprechpartner finden
Sie unter www.oventrop.de.
GEFAHR weist auf eine un-
WARNUNG weist auf eine
VORSICHT weist auf eine
+49 (0)29 62 82-0
+49 (0)29 62 82-400
mail@oventrop.de
www.oventrop.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für oventrop NR 230
Inhaltszusammenfassung für oventrop NR 230
-
Seite 1: Inhaltsverzeichnis
Premium Armaturen + Systeme Stellmotoren für 3- und 4-Wege-Mischhähne NR 230 - Stellmotor 230 V (5 Nm/15 Nm) NR 24 - Stellmotor 24 V (5 Nm) Einbau- und Betriebsanleitung für Fachpersonal 24 V (0-10 V) 1350951 1 Allgemeine Hinweise 24 V (3-Punkt) 1350952 1.1 Informationen zur Einbau- und Betriebsanlei-... -
