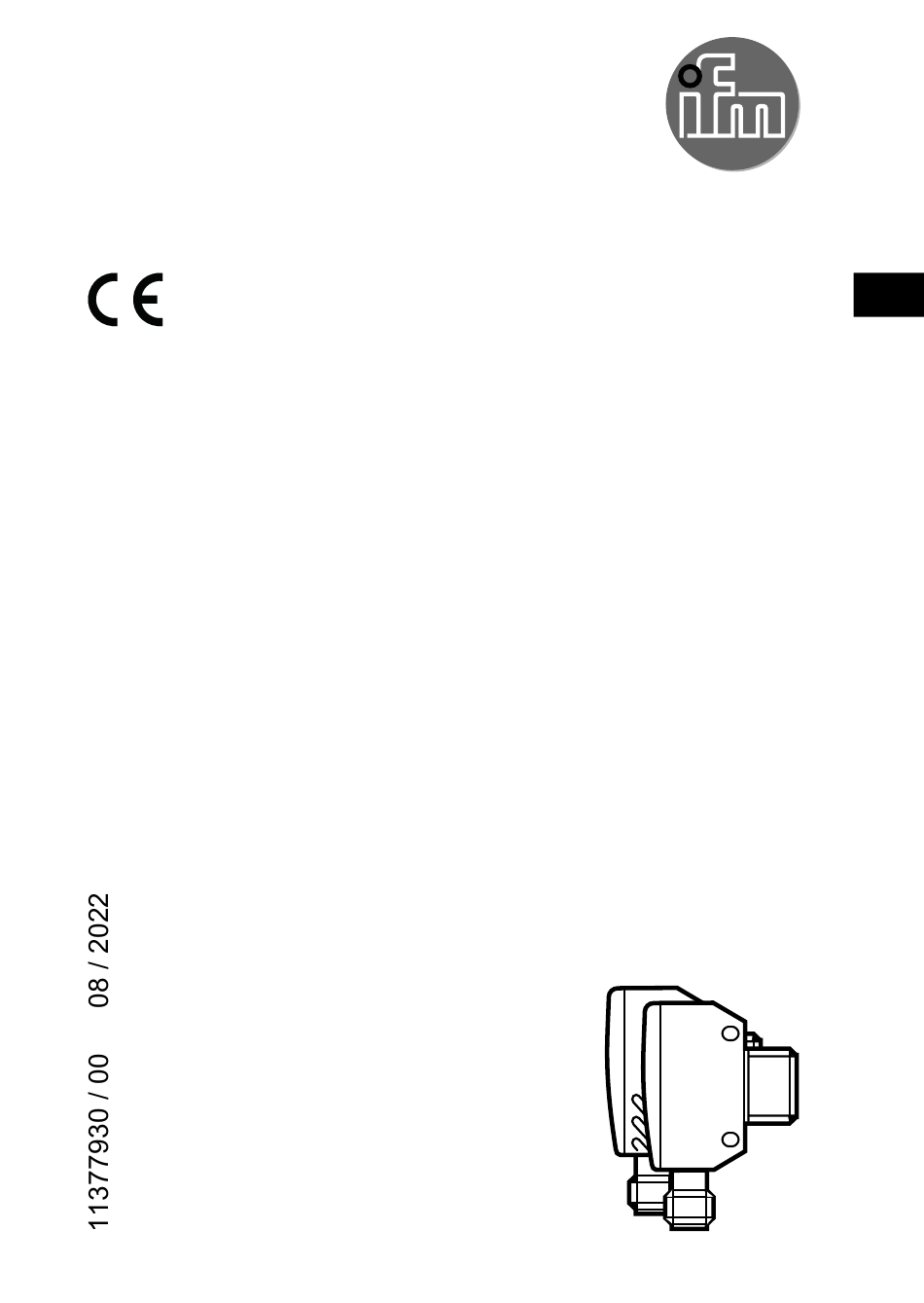

- Seite 1 Bedienungsanleitung Einweglichtschranke mit IO-Link...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 5�1 Sender �����������������������������������������������������������������������������������������������������������4 5�2 Empfänger �����������������������������������������������������������������������������������������������������5 5�2�1 PNP ������������������������������������������������������������������������������������������������������5 5�2�2 NPN ������������������������������������������������������������������������������������������������������5 6 Einstellungen �������������������������������������������������������������������������������������������������������5 6�1 Einstellung über IO-Link ��������������������������������������������������������������������������������5 6�1�1 Empfindlichkeit mit Objekt einstellen ����������������������������������������������������6 6�1�2 Maximale Empfindlichkeit einstellen �����������������������������������������������������7 7 Betrieb �����������������������������������������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Information Ergänzender Hinweis� Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�... -
Seite 4: Montage
4 Montage ► Empfänger mit Hilfe einer Montagehalterung befestigen� ► Sender auf den Empfänger ausrichten und ebenfalls mit einer Montagehalterung befestigen� > Maximale Reichweite nur bei genauer Ausrichtung 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� ►... -
Seite 5: 5�2 Empfänger
Mit einem PC, passender IO-Link-Software und einem IO-Link Adapterkabel ist eine Kommunikation außerhalb des laufenden Betriebs möglich� Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com�... -
Seite 6: 6�1�1 Empfindlichkeit Mit Objekt Einstellen
6.1.1 Empfindlichkeit mit Objekt einstellen ► Parametriersoftware (z�B� moneo configure SA) starten� ► [Parameter] > [Teachen] aufrufen� ► Sender auf Objekt richten (Abb� 1)� ► Auf Schaltfläche [Teach SP1 TP1] in Parametriersoftware klicken� ► Sender auf Empfänger richten (Abb� 2)� ►... -
Seite 7: 6�1�2 Maximale Empfindlichkeit Einstellen
► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die die Kunststoffteile beschädigen könnten� ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen� Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt� Technische Daten und weitere Informationen unter www�ifm�com...
