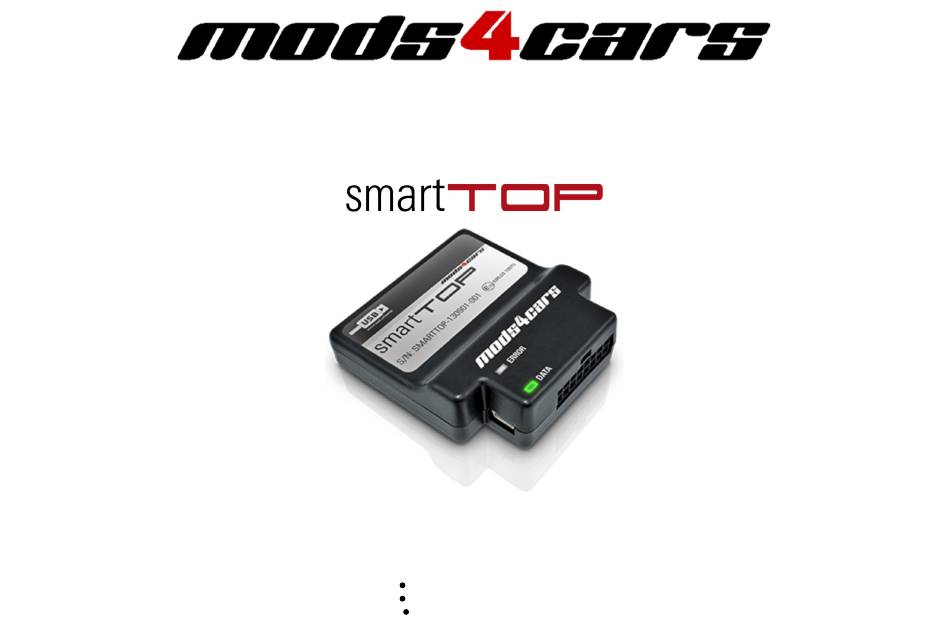

- Seite 1 BEDIENUNG UND PROGRAMMIERUNG STLBMZ1 Komfort-Verdecksteuerung für Mercedes Benz SLK (R171) Mercedes Benz CLK (A209) Mercedes Benz SL (R230)
- Seite 2 Für Firmware v3.7x Weitere Informationen sowie Anleitungen zu allen Produkten finden Sie im Web: w w w . m o d s 4 c a r s . c o m BITTE LESEN SIE DIE GESAMTE ANLEITUNG GRÜNDLICH DURCH, BEVOR SIE DIESES PRODUKT VERWENDEN. Wir weisen ausdrücklich darauf hin, dass alle Funktionen dieses Steuergerätes mit der nötigen Umsicht zu verwenden sind.
- Seite 3 Wichtige Informationen. VOR VERWENDUNG LESEN! AUSDRUCKEN DIESER ANLEITUNG Um einen korrekten Ausdruck der Anleitung zu erhalten, einfach im Browser unter Druckereinstellungen / Seite Einrichten die Ränder so klein wie möglich wählen und alle Kopf- und Fusszeilen abschalten. Druckvorschau aktivieren und ggf. den Zoom auf 95% oder 90% reduzieren, bis alle Seiten korrekt angezeigt werden.
- Seite 4 Programmierung sowie Verwirrungen und Verletzungsgefahr durch unerwartete Funktionen zu vermeiden! Bei eingebautem Modul und Problemen, die auf das Modul zurückzuführen sein könnten IMMER zuerst Mods4cars direkt kontaktieren und ein Support Ticket auf www.mods4cars.com/support eingeben, NIEMALS das Auto ohne vorherige Absprache zum...
- Seite 5 Firmware Updates suchen. Alle Informationen und Software zum Thema USB Update und Konfiguration sind unter www.mods4cars.com/usb. zu finden. Es ist jetzt sogar möglich, das Modul vor Einbau schon komplett zu konfigurieren und alle Einstellungen bequem am Computer vorzunehmen! Zusätzlich kann das USB Kabel zusammen mit dem Modul permanent im Auto installiert werden, so daß...
- Seite 6 Verwirrungen und Verletzungsgefahr durch unerwartete Verdeckbewegungen zu vermeiden! Bei eingebautem Modul und Problemen mit dem Verdeck unbedingt IMMER zuerst Mods4cars kontaktieren auf www.mods4cars.com, NIEMALS das Auto ohne vorherige Absprache zum Händler bringen! Funktion 2 - Komfortbedienung für das Verdeck ( 0=AUS / *1=EIN FO / 2=EIN FU / 3=ERW FO / 4=ERW FU ) Diese Funktion erlaubt die komfortable Verdeckbetätigung mit der Konsolentaste, wobei der Zustand der Fenster am Ende der Dachöffnung sowie optional ein erweiterter Komfortmodus...
- Seite 7 Bedienung des Verdecks mit der Fernbedienung: Öffnen 2x im Sekundentakt antippen öffnet alle Fenster. Öffnen 3x antippen öffnet das Verdeck und bringt die Fenster in den vorgewählten Zustand (FO=Fenster Oben, FU=Fenster Unten) Öffnen 4x antippen öffnet das Verdeck und bringt die Fenster in den entgegengesetzten Zustand (Lässt bei den FO Einstellungen die Fenster unten und fährt bei den FU Einstellungen die Fenster hoch) Schließen 2x im Sekundentakt antippen schließt alle Fenster.
- Seite 8 Funktion 9 - Hintere Fenster ( *0=AUS / 1=EIN ) Diese Funktion erlaubt die Bedienung der kleinen hinteren Fenster bei geöffnetem Verdeck. Bei Aktivierter Funktion fahren genau wie bei geschlossenem Verdeck alle 4 Fenster hoch, wenn der Doppelklick auf der Verdecktaste oder die Fernbedienung zum Heben der Fenster verwendet wird. Funktion 10 - Keyless Go Dachbedienung ( *0=AUS / 1=EIN ) - NUR SL Diese Funktion erlaubt das komfortable Schliessen oder Öffnen des Verdecks durch dreimaliges Antippen der quadratischen Fläche auf der Türklinke (setzt Keyless Go Paket voraus!).
- Seite 9 Programmierung Dieses Modul ist mit unserem einzigartigen Volltext Setup-Menu ausgestattet, das eine einfache Anpassung der Funktionen an die individuellen Bedürfnisse gestattet. Die Programmierung erfolgt über die Lenkradtasten (1,2,3). Die aktuelle Funktion wird über den linken Blinkerpfeil (4) angezeigt, während die aktuelle Einstellung über den rechten Blinkerpfeil (5) ausgegeben wird.
- Seite 10 Alle Funktionen und Einstellungen im Überblick (*grün ist Werkseinstellung) Product: STLBMZ1 - SmartTOP for Mercedes Benz SLK (R171) + CLK (A209) + SL (R230) Firmware: v3.7x SETTING 0 SETTING 1 SETTING 2 SETTING 3 SETTING 4 SETTING 5 SETTING 6...
- Seite 11 Allow raising of rear Re ar Windows Factory behavior windows with top down FUNCTION 10 *OFF Tap lock sensor 3x to Ke yless Re mote Factory behavior open/close top...
