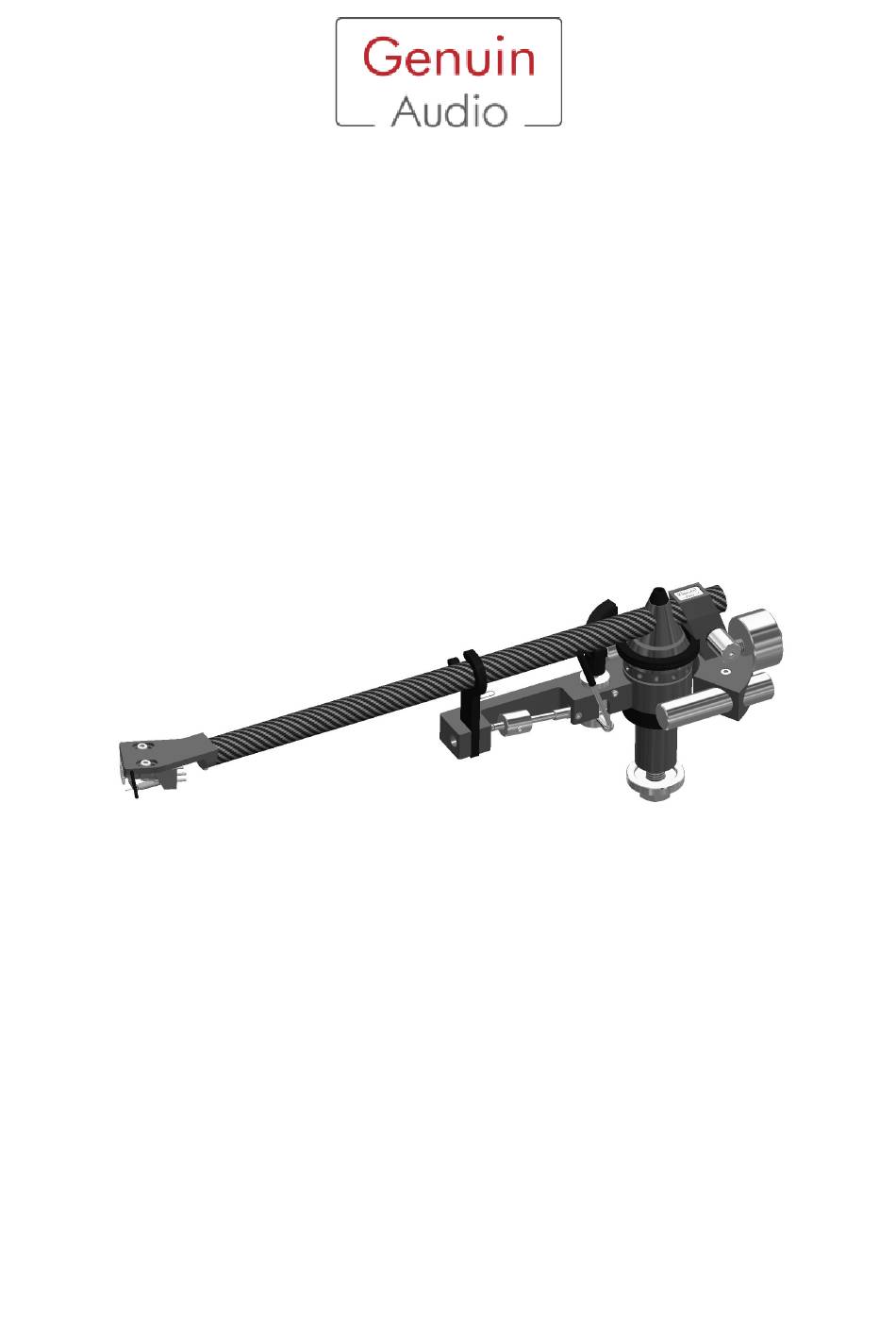

- Seite 1 Bedienungsanleitung Technische Beschreibung Point Einpunkt-Tonarm...
- Seite 2 Willkommen in der Welt der natürlichen Musik-Wiedergabe! Wir danken Ihnen sehr herzlich, daß Sie sich für ein High End-Produkt von Genuin Audio entschieden haben. Genuin Audio stellt Audio-Komponenten her, die in Deutschland von renommierten Entwicklern exklusiv für Genuin entworfen und unter Manufaktur-Bedingungen gefertigt werden. Die Geräte verfolgen kompromisslos das Ziel einer originalgetreuen Wiedergabe.
- Seite 3 Montage Entnehmen Sie den Tonarm Point vorsichtig aus der Holzschachtel und setzen Sie ihn mit der Lagerkugelspitze auf das Einpunkt-Lager der im Laufwerk Drive montierten Tonarm-Basis. Dann stecken Sie den aus dem Tonarm geführten LEMO-Stecker des Tonarm-Kabels in die LEMO- Buchse neben der Tonarm-Basis.
- Seite 4 Nach Einstellung des VTA muss der Lift angepasst werden. Dazu lösen Sie die seitliche Klemmschraube mit einem Inbus-Schlüssel und ziehen Sie diese nach Einstellung der Liftposition wieder fest. Die Auflage-Bank des Tonarm-Rohres wird nach Lösen der stirnseitigen Inbus-Schraube entsprechend angepasst, die Schraube danach wieder festgezogen.
- Seite 5 Auflagekraft Verdrehen Sie das Gegengewicht am Ende des Tonarmes soweit, dass es ca. 10-mm-Abstand vom bogenförmigen Träger hat. Dann verschieben Sie die zwei seitlichen zylindrischen Basis-Gewichte, bis der Tonarm in Waage schwebt. Dazu lösen Sie die zwei Klemmschrauben auf der Oberseite des bogenförmigen Trägers vorsichtig und ziehen diese wieder ohne Kraftaufwand genauso vorsichtig fest.
- Seite 6 Azymut Kontrollieren Sie den Azymut um eine horizontal sich in Waage befindliche Position zu gewährleisten. Orientieren Sie sich dabei mehr an der Abtastnadel und weniger an dem System- Korpus. Korrigieren Sie gegebenenfalls durch Verdrehen des quer liegenden Einstellgewichtes, bis die Nadel lotrecht in der Rille steht.
- Seite 7 Antiskating Hängen Sie den Antiskating-Faden sowohl am Tonarm als auch am Antiskating-Hebel ein, wobei Sie ihn durch die Umlenk-Öse an der Tonarm-Auflage fädeln. Die Antiskating-Einstellung erfolgt durch Verschieben des Gewichtes auf dem Antiskating-Hebel. Je näher sich das Gewicht in Richtung Faden befindet, desto stärker fällt die Wirkung aus.
- Seite 8 Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens Genuin Audio dar. Genuin Audio übernimmt keine Haftung für etwaige Fehler in diesem Handbuch. Ohne vorherige schriftliche Genehmigung von Genuin Audio darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch,...
