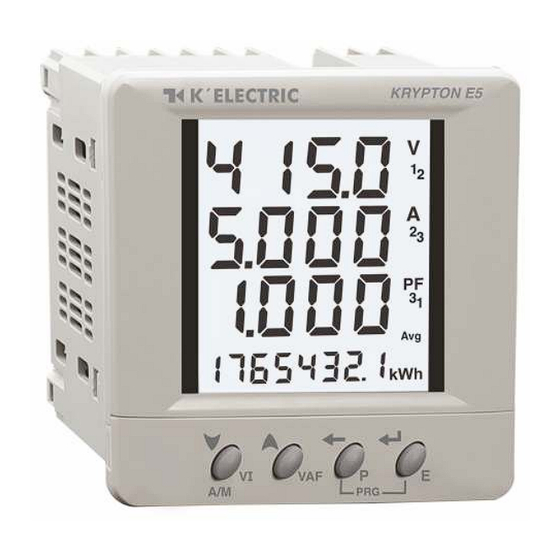

KRYPTON E5
Bedienungsanleitung
Spezifikationen
Anzeige
LCD mit Hintergrundbeleuchtung
3 Zeilen, 4 Ziffern pro Zeile zur Anzeige der
elektrischen Parameter
4. Zeile, 7½ Ziffern zur Anzeige der Energie
Eingangsbeschaltung
3 Ø – 4 Leiter, 3 Ø – 3 Leiter, 2 Ø – 3 Leiter und
1 Ø – 2 Leiter
Bemessungseingangsspannung
11 bis 300V AC (L-N) ; 19 bis 519V AC (L-L),
Überspannungskategorie III (600V)
UL-Zulassung
11 bis 277V AC (L-N) ; 19 bis 480V AC(L-L),
Überspannungskategorie III (600V)
Frequenzbereich
45-65 Hz
Bemessungseingangsstrom
Nominal 5A AC (Min : 11mA, Max : 6A)
Bürde
0,5VA @ 5A pro Phase
Stromwandler Primärseite
1A/5A bis 10kA (für jeden Wert programmierbar)
Hinweis : 1A bis 10kA, wenn Sekundärseite des
Stromwandlers 1 ist, sonst 5A bis 10kA
Stromwandler Sekundärseite
1A oder 5A (programmierbar)
Spannungswandler Primärseite
100V bis 500kV (für jeden Wert programmierbar)
Spannungswandler Sekundärseite
100 bis 500V AC (L-L)
(für jeden Wert programmierbar)
Aktualisierungszeit der Anzeige
1s für alle Parameter
Anzeigenwechsel
Automatisch oder manuell (programmierbar)
Energieverbrauch
KRYPTON E5 : weniger als 8VA
Einsatzbedingungen
- Verwendung im Innenbereich
- bis 2000m Höhe einsetzbar
- Verschmutzungsgrad II
Temperatur : Betrieb : -10°C bis 55°C
Lagerung : -20°C bis 75°C
Luftfeuchtigkeit : bis 85% (nicht kondensierend)
Schutzklasse II
Einbau : Schalttafeleinbau
Gewicht : 310g
Pulsausgang : Spannungsbereich : max. 24V DC extern
Strombelastbarkeit : max. 100mA
Pulsweite : 100ms ±5ms.
Genauigkeit :
Messgröße Genauigkeit
Spannung UL-N ±0,5% des Messbereichs
Spannung UL-L
±0,5% des Messbereichs
±0,5% des Messbereichs
Strom
±0,1%
Frequenz für Spannung L-N >20V
für Spannung L-L >35V
Wirkleistung
1%
Scheinleistung
1%
Blindleistung
1%
Leistungsfaktor
1%
Wirkenergie
Klasse 1
Blindenergie
Klasse 1
Scheinergie
Klasse 1
Auflösung :
Wandlerfaktor kWh/kVAh/kVArh Anzahl Puls / kWh
< 150
0,1K 10
150 1K 1
Hinweis :
1) Wandlerfaktor: Primärstrom : Sekundärstrom
2) Die Auflösung für Spannung, Strom und Leistung
wird automatisch eingestellt.
3) Die Auflösung für den Leistungsfaktor ist 0,001.
Sicherheitsvorkehrungen
Zum Schutz des bedienenden Personals und des
Messgeräts sind allen sicherheitsrelevanten Kodierungen,
Symbolen und Anweisungen in dieser
Bedienungsanleitung und auf dem Messgerät unbedingt
Folge zu leisten.
Wenn das Messgerät nicht in der vom Hersteller
vorgeschriebenen Weise betrieben wird, kann die
Schutzeinrichtung des Messgeräts beeinträchtigt werden.
Benutzen Sie das Messgerät nicht bei
mechanischen Schäden.
Stellen Sie sicher, dass das Messgerät mit der
korrekten Versorgungsspannung betrieben wird.
ACHTUNG :
1. Lesen Sie die ganze Anleitung vor der Installation und
Inbetriebnahme des Messgeräts.
2. Gefahr von elektrischem Schlag.
3. Wärmequellen, Öle, Dampf, ätzende Dämpfe und
andere ungewollte prozessbedingte Nebenprodukte
sind in unmittelbarer Nähe des installierten
Messgeräts zu vermeiden.
Verdrahtungsrichtlinien
WARNUNG :
1. Zum Schutz vor elektrischem Schlag muss die
Versorgungsspannung beim Anschließen der Leitungen
ausgeschaltet sein.
2. Der Anschluss der Leitungen muss strikt nach der
Anordnung im Schaltungsplan erfolgen. Vergewissern
Sie sich, dass alle Leitungen korrekt angeschlossen
sind.
3. Benutzen Sie Aderendhülsen.
4. Benutzen Sie möglichst kurze Leitungen
angemessener Klassifizierung, und verdrillen Sie
diese, um eine elektromagnetische Beeinflussung zu
minimieren.
5. Die Verbindungsleitungen d rfen nicht in der Nähe ü
von internen EMI-Quellen vorbeigef hrt werden. ü
6. Die Leitungen f r die Stromversorgung m ssen einen ü ü
0
Leiterquerschnitt von 0,5-2,5mm² ( 20-14AWG ; 75 C
(min)) und eine Strombelastbarkeit von 6A haben.
7. Es sollte Kupferleitung (Litze oder Einzeldraht)
verwendet werden.
8. Stellen Sie vor der Arbeit an dem Messgerät mit
einem Spannungsprüfer sicher, dass keine Spannung
anliegt.
Installationsrichtlinien
ACHTUNG :
1. In den meisten Fällen wird dieses Einbaumessgerät
nach Installation und interner Verdrahtung Teil des
Armaturenbretts, wodurch die Leitungen f r den ü
Benutzer nicht mehr zugänglich sind.
2. Lassen Sie keine elektrisch leitenden Materialien mit
der internen Schaltung des Messgeräts in Kontakt
kommen. Es besteht Lebensgefahr durch elektrischen
Schlag.
3. Ein Leitungsschutzschalter oder Hauptschalter muss
zwischen Spannungsversorgung und den
Netzanschlussklemmen f r die bedienende Person ü
leicht erreichbar installiert werden.
4. Vergewissern Sie sich, dass der externe
Stromwandler kurzgeschlossen ist, bevor Sie dessen
Verbindungsleitungen am Messgerät abklemmen. Es
besteht Lebensgefahr durch hohe berspannungen. Ü
5. Das Messgerät darf nur an Orten installiert werden,
dessen Umgebungsbedingungen den in dieser
Bedienungsanleitung aufgef hrten Bedingungen ü
entsprechen.
6. Das Messinstrument hat keine interne Sicherung. Die
Installation einer externen 275V AC/0,5A-Sicherung
wird nachdr cklich empfohlen. ü
MECHANISCHE INSTALLATION
Zur Installation des Messgerätes
1. Bereiten Sie den Schalttafelausschnitt mit der korrekten
Bemaßung wie unten angegeben vor.
2. Schieben Sie das Messgerät in den
Schalttafelausschnitt. Fixieren Sie das Messgerät mit
der Befestigungsklammer a f der Rückseite. F r eine u ü
optimale Befestigung, bringen Sie die Klammern in
diagonal gegen berliegenden Positionen an. ü
3. Ziehen Sie die Schrauben gleichmäßig mit dem
vorgegebenen Drehmoment an, um eine korrekte
Dichtung zu gewährleisten. Anzugsmoment der
Schrauben der Klemmleisten : 0,68Nm-0,79Nm
Anzugsmoment der Schrauben der
Befestigungsklammern : 0,1Nm
Profil Abmes sungen
Schalttafelausschnitt
(in mm)
Abmessungen (in mm)
91.5
99 50
5
Wartung
1. um eine Störung der Ventilation zu vermeiden, sollte
das Messgerät regelmäßig gereinigt werden.
2. Reinigen Sie das Messgerät mit einem trockenen oder
feuchten Tuch. Benutzen Sie kein Reinigungsmittel
außer Wasser.
Klemmenbelegung
L
Pulsausgang
ANSCHLUSS DIAGRAMM
L1
L2
L3
N
S1 S2 S1 S2 S1 S2 N V1 V2 V3
I 1 I 2 I 3
L
O
A
D
