schmersal AZM 161CC-12/12RKTD/TU-024 Bedienung Und Montage Seite 10

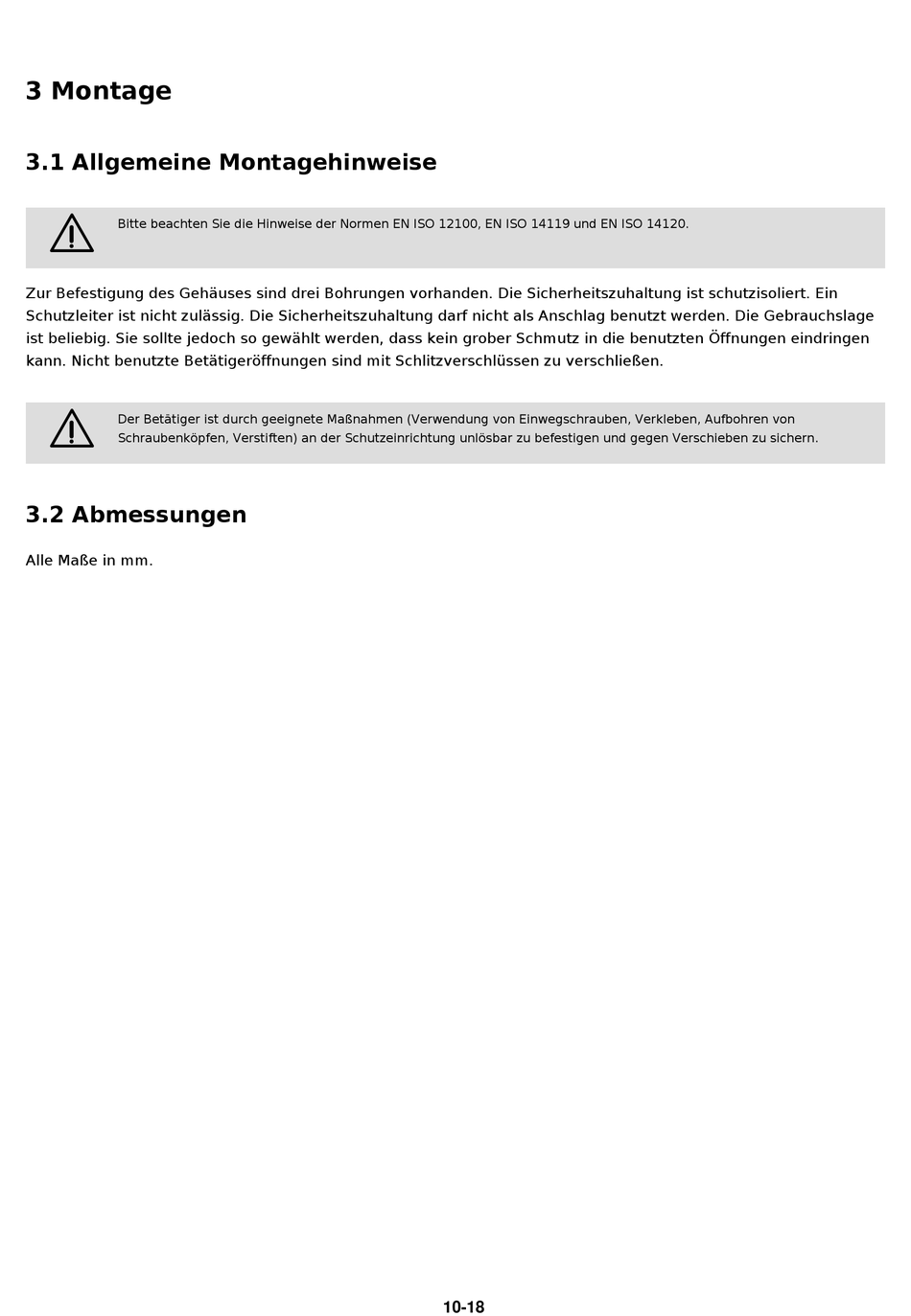

3 Montage
3.1 Allgemeine Montagehinweise
2
Bitte beachten Sie die Hinweise der Normen EN ISO 12100, EN ISO 14119 und EN ISO 14120.
Zur Befestigung des Gehäuses sind drei Bohrungen vorhanden. Die Sicherheitszuhaltung ist schutzisoliert. Ein
Schutzleiter ist nicht zulässig. Die Sicherheitszuhaltung darf nicht als Anschlag benutzt werden. Die Gebrauchslage
ist beliebig. Sie sollte jedoch so gewählt werden, dass kein grober Schmutz in die benutzten Öffnungen eindringen
kann. Nicht benutzte Betätigeröffnungen sind mit Schlitzverschlüssen zu verschließen.
2
Der Betätiger ist durch geeignete Maßnahmen (Verwendung von Einwegschrauben, Verkleben, Aufbohren von
Schraubenköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu befestigen und gegen Verschieben zu sichern.
3.2 Abmessungen
Alle Maße in mm.
10-18
