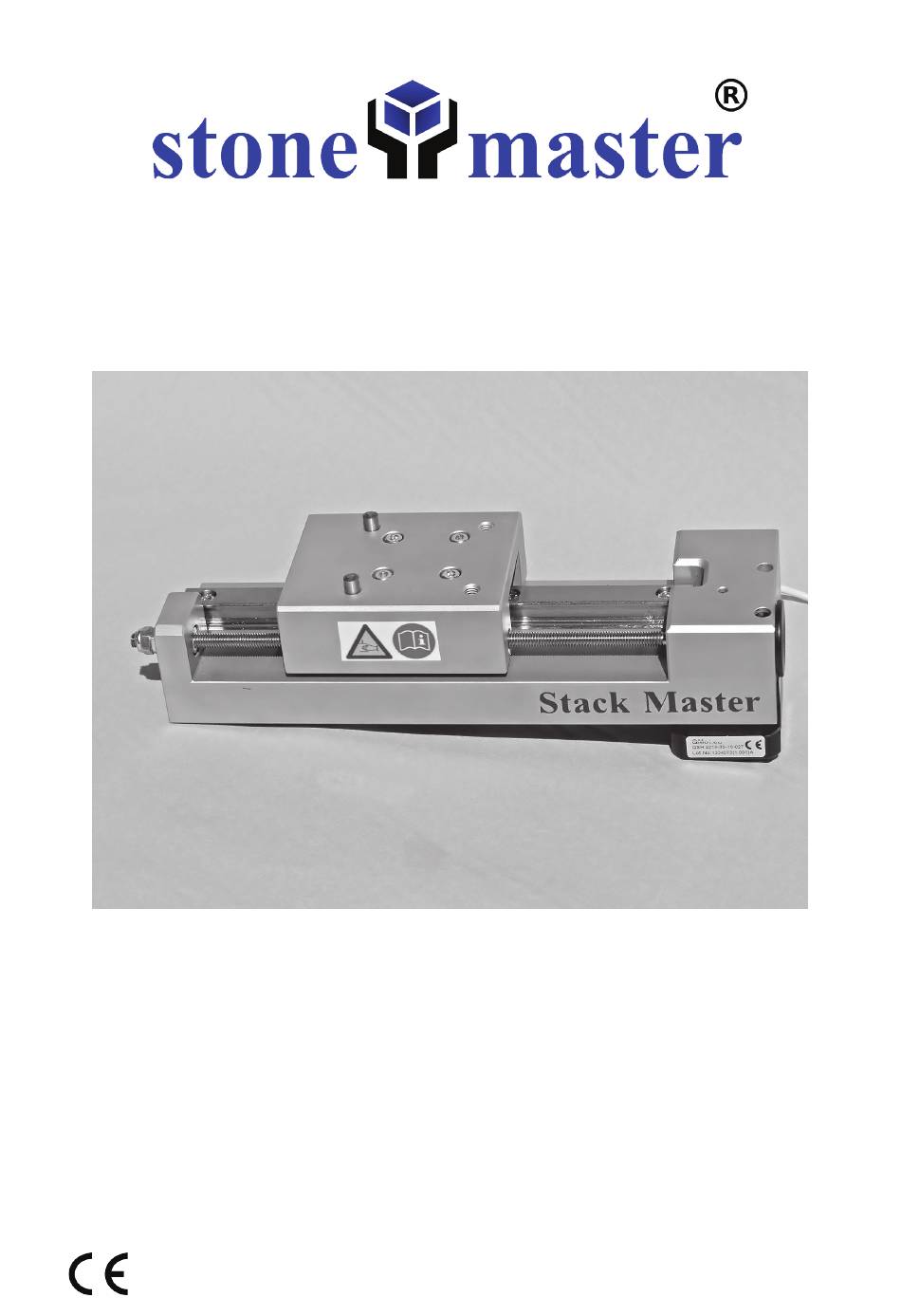

Stonemaster StackMaster Bedienungsanleitung
Präzisionsschlitten
Inhaltsverzeichnis
Bedienungsanleitung für den Präzisionsschlitten
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN INBETRIEBNAHME GRÜNDLICH DURCH!
stonemaster UG (haftungsbeschränkt)
Auf die Bell 2
76351 Linkenheim-Hochstetten
StackMaster
Telefon:
Fax:
E-Mail:
Web:
WEEE-Reg. Nr. : DE41890637
+49 7247 947066
+49 7247 947067
info@stonemaster.eu
http://www.stonemaster.eu
Inhaltsverzeichnis
Verwandte Anleitungen für Stonemaster StackMaster
Inhaltszusammenfassung für Stonemaster StackMaster
- Seite 1 Bedienungsanleitung für den Präzisionsschlitten StackMaster LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN INBETRIEBNAHME GRÜNDLICH DURCH! Telefon: +49 7247 947066 Fax: +49 7247 947067 stonemaster UG (haftungsbeschränkt) E-Mail: info@stonemaster.eu Auf die Bell 2 Web: http://www.stonemaster.eu 76351 Linkenheim-Hochstetten WEEE-Reg. Nr. : DE41890637...
-
Seite 2: Wichtige Grundlegende Informationen
- 1 Steuergerät, welches die Verbindung zwischen dem StackMaster und der Bedienersoft- ware auf Ihrem Computer herstellt. - 1 CD mit der Software zur Steuerung des StackMaster und des benötigten Treibers - 1 Netzteil zur Spannungsversorgung des Steuergerätes - Verbindungskabel Verantwortlichkkeiten 1.2.1... -
Seite 3: Sicherheit
Objekt während des Bewegungsvorganges, sein. Bestimmungsgemäße Verwendung des StackMaster - Der StackMaster dient dazu die Kamera bzw. das Objekt horizontal oder vertikal zu bewe- gen. Dazu muss der StackMaster an einem vorhandenen bzw. optional erhältlichen Stativ (z.B. PS-3) befestigt sein. Verwenden Sie den StackMaster nur für diesen Zweck. -
Seite 4: Technische Daten
Länge: 235 mm; Breite: 71 mm; Höhe: 40 mm Gewicht: 1 kg Motor: 2-Phasen-Schrittmotormotor Antrieb: Schneckengetriebe 20:1 und Gewindespindel M8x1 Ausstattung: Unterseite mit Bohrbild STM 45 auf Wunsch zusätzlich mit Stativgewinde. Aluteile mit Glasperlen gestrahlt. (optinal auch eloxiert) Verfahrweg: 95 mm StackMaster Präzisionsschlitten 4 von 13 19.01.2016 Originalbedienungsanleitung... -
Seite 5: Aufbau Und Funktion
Master an einem vorhandenen Stativ bzw. an dem optional erhältlichen Stativ (z.B. PS3) be- festigt. Den passenden Adapter für die Verbindung des StackMaster mit einem vorhandenen Stativ kann individuell (optional) angefertigt und geliefert werden. Je nach Befestigung kann der StackMaster dazu genutzt werden entweder die Kamera oder das Objekt zu bewegen. Funktionelle Beschreibung... -
Seite 6: Software Installation Und Funktion
Um den StackMaster über Ihren Computer zu steuern, müssen Sie die auf der CD befind- lichen Dateien auf Ihren Computer in ein Verzeichnis Ihrer Wahl kopieren. Wahlweise können Sie die Software auch direkt von der stonemaster-Homepage (www.stonemaster.eu) herunter- laden und installieren. Die Installationsanleitung ist unbedingt zu beachten. Ist der Präzisionsschlitten korrekt angeschlossen erkennt die Software diesen automatisch. -
Seite 7: Aufstellbedingungen
Strecke noch nicht durchfahren hat. Anschließend starten Sie den Vorgang durch betätigen der Taste „Ausführen“. Mit der Taste „STOP“ kann man den Stackvorgang stoppen und mit der Taste „PAUSE“ den Stackvorgang jederzeit unterbrechen. StackMaster Präzisionsschlitten 7 von 13 19.01.2016... - Seite 8 Aufnahme. Danach verfährt der Schlitten um die eingetragene Schrittgröße und es wird nach jedem Schritt ein weiteres Foto gemacht bis der vorher definierte Endpunkt erreicht ist. Das Fenster zeigt zusätzlich noch folgende Informationen an: - den zurückgelegten Weg in mm - die IST und SOLL Anzahl der Fotos. StackMaster Präzisionsschlitten 8 von 13 19.01.2016 Originalbedienungsanleitung...
-
Seite 9: Einstellen Der Pausen Zwischen Aufnahme Und Verfahren Des Schlittens
Die voreingestellten Daten sind für den vorhandenen Motor ideal eingestellt und sollten deshalb nicht verändert werden. Arbeitet man mit einem anderen Motor, so kann man hier bei Bedarf (nur dann) die Ge- schwingkeiten anpassen. Bild 4: Untermenü „Relative Bewegung“ StackMaster Präzisionsschlitten 9 von 13 19.01.2016 Originalbedienungsanleitung... -
Seite 10: Bedienung
Speicherzeit der Kamera von Bedeutung bzw. mit einzubeziehen. Belichtung - Pause - Schlitten verfährt - Impulsdauer [ms] Hierbei handelt es sich um die Impulszeit die vorgegeben ist um die Kamera auszulösen. Bild 5: Untermenü „Schrittgesteuerte Bewegung“ StackMaster Präzisionsschlitten 10 von 13 19.01.2016 Originalbedienungsanleitung... -
Seite 11: Instandhaltung
Instandhaltung Instandhaltung Serviceadresse stonemaster UG (haftungsbeschränkt) Auf der Bell 2 D-76351 Linkenheim-Hochstetten Telefon: +49 7247 947066 Fax: +49 7247 947067 E-Mail: info@stonemaster.eu Kontrollverfahren und Prüfvorrichtungen - Kontrollieren Sie regelmäßig alle Verschraubungen. Ziehen Sie diese gegebenfalls nach! Beschreibung der Inspektions- und Wartungsarbeiten - Verwenden Sie für die Reinigung niemals aggressive Reinigungs- oder Lösungsmittel! -
Seite 12: Demontage Und Entsorgung
- Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. - Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! - Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. StackMaster Präzisionsschlitten 12 von 13 19.01.2016 Originalbedienungsanleitung... -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/ EG Anhang II 1A Der Hersteller / Inverkehrbringer stonemaster UG (haftungsbeschränkt) Rainer Ernst Auf die Bell 2 76351 Linkenheim-Hochstetten Deutschland erklärt hiermit, dass folgendes Produkt Produktbezeichnung: StackMaster allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angwandten Richtlinien (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Ände-...
