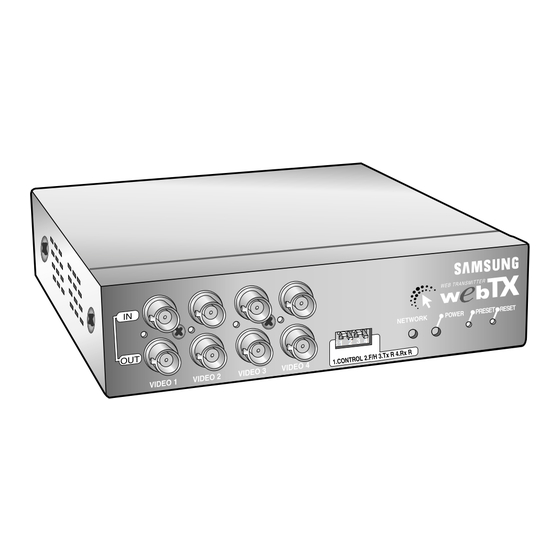

SNS-110 Bedienungsanleitung
(Version1.1)
4
1 2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung SNS-110

  • Seite 1 W EB SENDER SNS-110 Bedienungsanleitung (Version1.1)
  • Seite 2: Bevor Sie Anfangen

    Es illustriert hauptsächlich den Produkt Hintergrund, die Installation Methode und den Anschluß durch Web Browser wie GUI(Graphische Benutzer Schnittstelle) nach dem Anschluß. Bitte, machen Sie selber vertraut mit den Inhalt dieser Anleitung bevor Sie SNS-110 Produkt verwenden. Stellen Sie sicher einem Fachmann zu beziehen, wenn Sie die Außenkiste für die Reparatur geöffnet werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1. SNS-110 Überblick Kapitel 7. Administration Mode Überblick Anfangs-bildschirm Funktionen und Merkmale Aufstellung der Kamera Namen und Funktion PAN/TILT/ZOOM Set-up Vierfach/Sequenzial Set-up Kapitel 2. SNS-110 Installieren Web Sender Set-up Aufstellng der Konfiguration Einstellung des ALARMS/ÜBERTRAGUNG Aus Vorsicht in der Installation...
  • Seite 4: Kapitel 1 Sns-110 Überblick

    SNS-110, angeschloßen mit den überwachenden Kameras und andere Außengeräte drücken das Video Bild als Bewegung JPEG durch ZIP algorithmisch zusammen und Sie können das LOGO Bild auf dem SNS-110 Bildschirm ändern oder die Hintergrund Farbe oder senden zu einer Fern-gruppe durch Sendernetz (Äthernetz, Kabel Modem).
  • Seite 5: Namen Und Funktion

    Ein: RxTermination Widerstand 120 Ein Anschlußkabel Kabel Modem Sendernetz Blinkt bei der Sendung oder des Empfangs der Daten mit dem richti- Sendernetz LED Der Strom zu SNS-110 mit einem DC 5V Input gen Anschluß Terminal versorgen. Anschalten Nur der Kompatible Adapter verwenden, Strom LED Zeigt der Strum ein/aus an.
  • Seite 6: Kapitel 2 Sns-110 Installieren

    Die bestimmte Teile sind äußerst empfänglich für die anomale Umgebung, Schwere Aufprall oder Vibration kann die Störung verursachen. drum die Kiste nicht öffnen. SNS-110 muß in der Stelle mit ständiger Temperatur und Feuchtigkeit wie unten zeigt, gehalten werden. Betriebs-temperatur: 0°C-40°C Speicherungs-temperatur: -20°C - 60°C...
  • Seite 7 Stellen Sie in einem offenen Raum mit ebener Oberfläche, die begabte Vernachlässigen Sie nicht Dämpfe oder ungewöhnliche Gerüche, die 15Cm Temperatur zu halten. Störungssymptom sein kann. Ebenfalls, halten Sie der Spielraum zwischen der Rückseite des Wenn es identifiziert wird, bitte sofort der Strom abstellen und einem Fachmann Hauptkörpers und der Wand ausrecht.
  • Seite 8: Auspacken

    Kapitel 3. Anschluß zu den Instrumente Sie können die folgende Artikel mit SNS-110 anschließen, wie Video Bildspieler (z.B. VTR, DVDP, usw.), Auspacken Sendernetz Geräte, Alarm Sensors, PAN/TILT/ZOOM/FOKUS Kontrolleur und PC-angeschloßene Konsolen. Wenn Sie SNS-110 kaufen, packen Sie aus und das Produkt auf einer ebenen Oberfläche oder wo Sie installieren möchten, plazieren.
  • Seite 9: Anschluß Zu Den Aussen-Instrumente

    External Device Cable Modem SNS-110 herstellt das Video Bildsignal des entsprechenden Kanals, wenn es mit den Außen-instru- mente zu Video Aus 1-4 anschließt (Schleife durch BNC). Der Terminal Widerstand 75 wird automa- tisch von dem Anschluß mit den Außen-instrumente ergriffen.
  • Seite 10: Anschluß Zu Den Alarm Sensors Und Aussengeräte

    P/T/Z/F Kontrolleur 3 P/T/Z/F Kontrolleur 4 Funktion Name Regelmäßige Fähigkeit Die RX/TX Terminal der Rückseite des SNS-110 verwendet die RS-442/485 Schnittstelle und die PAN/TILT/ZOOM/FOKUS Kontrolleur können zur Terminal angeschloßen werden. Alarm Ein Alarm 1/2/3/4/G -TTL Stufe (5VDC) -Anfänglicher Kontakt Widerstand, Max: 75mߟ...
  • Seite 11: Anschluß Zum Rs-232C

    Anschluß zum RS-232C Schaffen des RS-232C Kabels Wenn Sie PC Seriellanschluß (COM1, COM2 ) durch RS-232C von der Rückseite des SNS-110 Das RS-232C Kabel wird mit SNS-110 geliefert, und so brauchen Sie nicht es schaffen. anschließen, können Sie die Konsol-mode des SNS-110 mit PC Terminal Wetteifer Programm Das untere Leitungs-diagramm zeigt Ihnen die Auskünfte an.
  • Seite 12: Schaffen Des Äthernetz Kabels

    Schaffung des Äthernetz Kabels Standardeinstellung aufgestellt. Sie müßen die IP Adresse bei der Installation aufstellen. Falls das Äthernetz Kabel mit SNS-110 nicht geliefert wird, muß der Benutzer es kaufen und verwen- Die Äthernetz Adresse (00-00-f0-XX-XX-XX) wird auf der Untereseite des den.
  • Seite 13: Einstellung In Äthernetz

    (4) Warten bis Sie die normale Antwort nach der Ausführung “ping” bekommen. Einstellung in Äthernetz (10BaseT/100BaseT) Für Windows 95/98/ME/NT/2000/XP ping <SNS-110 IP Address> - 110 -n 20 (1) Dos Window von Sendernetz-angeschloßene PC mit SNS-110 öffnen. You must enter it. Example : (2) “arp-s” ausführen. ping 168.219.15.250 - 110 -n 20 Pinging 168.219.15.250 with 32 bytes of data:...
  • Seite 14: Einstellung In Unix

    (2) “rarp-s” ausführen. Example : ping 168.219.15.250 PING 168.219.15.250 (168.219.15.250): 56 data bytes rarp -s <SNS-110 IP Address> <SNS-110 Ethernet Address> 64 bytes from 168.219.15.250: icmp_seq=0 ttl=255 time=1.1ms 64 bytes from 168.219.15.250: icmp_seq=0 ttl=255 time=1.1ms Example : 64 bytes from 168.219.15.250: icmp_seq=0 ttl=255 time=1.1ms rarp -s 168.219.15.250 00:00:f0:ff:a1:0a...
  • Seite 15: Einstellung Mit Ip Installeur

    (1) SetupWebTXv11.exe kopieren und Ihrem PC installieren. werden Sie das folgende Fenster sehen. (2) SNS-110 mit PC durch RS-232C Kabel anschließen. Bitte beziehen sich auf “Anschluß zu RS- 232C” im Kapitel 3. Bitte identifizieren Sie welcher Seriellanschluß mit der Verbindung des Vorsicht SNS-110 unter COM1/COM2 des PC zugewiesen wird.
  • Seite 16 (8) Nach der Einstellung der Sendernetz Parameter, wird SNS-110 automatisch wiedereinsetzen. Wenn alle Sendernetz Parameter richtig eingestellt werden, können Sie SNS-110 mit Web Browse anschließen. Wenn das “Erfolg” Mitteilungs-fenster nicht erscheint, auch wenn Sie mehr Vorsicht als 10 Sekunden nach dem “OK” Taste gewartet haben, halten Sie das Programm, die Taste “Kanzel”...
  • Seite 17: Einstellung Anderer Sendernetz Auskunft

    RS-232C. Bitte, beziehen sich auf “Anschluß zu RS-232C” und ANHANG C “Wie man Konsole verwenden”. (2) Mit SNS-110 IP Adresse, aufgestellt durch Web Browser eingeben. Sie müßen genaue ID und Kennwort eingeben. Der anfängliche Benutzersname und Kennwort sind wie folgt:...
  • Seite 18: Kapitel 5 Sns-110 Log-In

    (3) “Werkzeug” vom oberen Menu des Browser auswählen. Und, “Internet Optionen” dann“Sicherheit” wählen. (1) Netscape Web Browser öffnen. Stellen Sie sicher, ob die Sicherheits-stufe an “Medium” oder niedriger eingestellt wird. Sonst, bitte “Bestätigung” nachdem Sie “Medium” oder niedriger gewählt haben, auswählen. (2) SNS-110 IP Adresse im Gehen eingeben : xxx.xxx.xxx.xxx...
  • Seite 19 (4) Die SNS-110 IP Adresse in Adresse eingeben: xxx.xxx.xxx.xxx (7) “Ja” drücken. Sie haben gerade das runtergeladene Explorer Plug-in Programm von SNS-110 ver vollständigt. (8) Wenn die Sicherheits-stufe auf “Hoch” gestellt wird, dann erscheint das folgende Fenster und das Programm kann nicht installieren.
  • Seite 20: Kapitel 6. Anwendungsmode (Video Bild Übertragungsmode)

    Wenn “Kennwort Unmöglich” in Web Sender Setting der Administration Mode eingestellt wird und wenn Sie auf Administrationsmode Zugriff haben, erscheint das Log-in Fenster. Der Zugriff auf der Administrationsmode wird beschränkt, weil es für die Änderung der SNS-110 Konfiguration verwendet wird.
  • Seite 21: Vierfacher Bildschirm

    Vierfacher Bildschirm Einzelbildschirm mit PAN/TILT/ZOOM Kontrolleur (1) Die Taste “Quad” auf der linke Seite des Bildschirms drücken. (1) Nach dem Ermögliche PAN/TILT/ZOOM in der Administrationsmode, wenn Sie ein Bild von der Sie werden 4 einzelne Bildschirme im Vierfachen Bildschirm sehen. Taste “Kamera 1-4”...
  • Seite 22: Kapitel 7. Administrationsmode

    Kapitel 7. Administrationsmode Anfangs-bildschirm Aufstellung der Kamera (1) Sie müßen “root” für den Benutzersname und seinen Kennwort im Log-in Fenster eingeben, zum (1) Sie werden den folgenden Bildschirm sehen, wenn Sie das “Kamera” Symbol in der unteren Administrationsmode Bildschirm für beiden Kennwort-ermöglichen und Kennwort- Administrationsmode drücken.
  • Seite 23: Pan/Tilt/Zoom Set-Up

    Einzelheiten, beziehen sich auf das Kapitel 3 “Anschluß zu PAN/TILT/ZOOM/FOKUS Kamera & Konrolleur”. Hier sind die PAN/TILT/ZOOM/FOKUS Kamera & Konrolleur”. Smart Dom Kamera & Kontrolleur, hergestellt von Samsung Electronics P Protokoll Dom Kamera und Empfänger, hergestellt von PELCO CPU Empfänger, hergestellt von Sungin Electronics Wenn Sie ein Gerät anders als PAN/TILT/ZOOM/FOKUS Kontrolleur haben,...
  • Seite 24: Vierfach/Sequenzial Set-Up

    Bildsignal auszuwählen. Jedesmal, wenn Sie zur Administrationsmode einsetzen, müßen Sie Benutzersname und Wenn Sie vermischt verschiedene Systeme wie NTSC und PAL verwenden, verarbeitet SNS-110 Kennwort eingeben, und einzig gültiges Kennwort ist “root”. die Bildgrösse nach der System-aufstellung im Vierfachen und Sequenzialen Bildschirm.
  • Seite 25 (4) S/W Upgrade Stellen Sie sicher, wenn Sie “Fabrik Default” ausführen, weil alle Vorsicht Das aktuell installierte Programm in SNS-110 auf der neuesten Stand erhöhen. Konfiguration des SNS-110 zum Anfangsstand zurückkommen werden, und es macht Log-in unmöglich. Der hoch eingestufte Programm Version von Samsung Electronics Web Site Download machen.
  • Seite 26: Einstellung Des Alarms/Übertragung Aus

    Alarm gesandt wird, übertragen. Die Nummer der Video Bilder, (2) Wenn der Alarm von dem SNS-110 ausgelöst wird, die Video Bilder , die angeschloßen mit den die vor dem Alarm gesandt wird, ist gleich mit “Kein Bild” im Artikel(12), und wenn das Bild Nr. trifft Alarm Terminal 1-4, via E-mail oder zum FTP Server in der Einsetz-zeitspanne senden.
  • Seite 27: Sendernetz Set-Up

    (2) IP Adresse beziehen sich auf dem FAQ Abschnitt. SNS-110 Adresse eingeben. Wenn die IP Adresse richtig nach dem Kapitel 4 “Einstellung der IP Adresse” aufgestellt wird, dann wird die IP Adresse automatisch aufgestellt und im Fenster gesehen. Wenn die IP Adresse im Gebrauch geändert wird, setzen Sie die IP Adresse auf diesem Menu wieder.
  • Seite 28: Einstellung Der Datei Übertragung

    Einstellung der Datei Übertragung Die FTP Server Adresse angeben, ein stilles Bild zu senden. Die Server Adresse muß entweder Sendernetz IP Adresse wo SNS-110 zugreifen kann oder Gastgeber sein. (1) “Datei Server” an der Administrationsmode drücken, das folgende Fenster zu öffnen und der Dateisender durch FTP Server anzugeben.
  • Seite 29: Aufstellung Der Kunde Benutzer Schnittstelle

    Dateiname müßen eingegeben werden. Z.B.) http://www-samsungelectronics.com//kr//images/site-slogan.gif Wenn die angezeigte Bilddatei unlesbar ist, wird es auf dem Browser nicht gesehen. “Nein” drücken, die eingegebene Buchstaben zu ignorieren und die Einstell-dafault anwenden. (7) Sprache Englisch und Chinesisch können als GUI Sprache des SNS-110 verwedet werden.
  • Seite 30: Um/Unterstuz/Hilfe

    (2) UNTERSTÜTZUNG Samsung Elektronische Englische Version Homepage (http://smsungelectronics.com/) wird ver bunden. Nach einem WebTX oder SNS-110 suchen und Sie können SNS-110 Anwendungsleitung, ein let ztes erhöhte Programm und Störungsproblem Anweisungen runterladen Sie können die Hilfs-mitteilung wie unten sehen, wenn Sie im Konfigurations-fenster der Administrationsmode drücken.
  • Seite 31: Sns-110 Technische Daten

    ANHANG A SNS-110 TECHNISCHE DATEN TECHNISCHE DATEN Video Ein/Aus Komponierte 4 Kanäle, Farbe ? Schwarz/Weiss NTSC/PAL Kompatibel BNC Typ Ganze Programm Schleife 1.0Vp-p, 75HiZ Ablauf Typ Hardware 32Bit RISC CPU 2MByte Flash Speicher 32MByte SDRAM ANHANG Betriebs-system SNA-110 TECHNISCHE DATEN...
  • Seite 32 Leistung Regulation Anerkennung Max. 30 Rahmen/Sek (1 Benutzer Einzelmode Anschluß) Alarm Ein Input 4 Anschlüße TTL Stufe “Niedrig” Aktiv Der Video Bildschirm durch E-mail/FTP senden, im Fall wenn der Alarm ausgelöst wird. Pre-Alarm Anmerkung: Diese Ausrüstung hat getestet und gefunden, sich nach den Limite für einen Klasse B Übertragung Aus Digital Gerät zurichten, verfolgt Teil 15 den FCC Vorschriften.
  • Seite 33 Beziehen sich auf das Kapitel 4 “Einstellung einer IP Adresse”, eine neue IP Adresse einzustellen. Wie man Fabrik Default eingeben kann (1) SNS-110 anschalten oder die Taste “Reset” vor SNS-110 drücken, unter Drückung der Taste “PRESET”. Dann LED des SNS-110 anschalten und nur einmal ausschalten.
  • Seite 34 0:0:0 Jedesmal 1 Rahmen/1 Minute Zwischen 0:0:0 und 0:0:0 Jedentag Dateiname Anfangs-seite Vierfach Browser Seite Titel Web Sender-Samsung Electronics/(No) Hintergrund Farbe #b8b8b8/(No) Text Farbe Schwarz/(No) Kunde Logo URL Logo.gif/(No) Sprache Englisch Alle Sendernetz-verwandte Auskünfte außer Äthernetz Adresse werden Warnung geloschen. Deshalb, Sie müßen äußerst vorsichtig sein, wenn Sie diese...
  • Seite 35: Mitteilung

    (2) Terminal Wetteifer (Hyper Terminal) vom angeschloßenen PC verwenden, der Wert für RS-232C Create PreAlarmTask. durch Terminal Wetteifer einzustellen. All Task started. (3) Die folgende Mitteilung wird erschienen, wenn der Strom des SNS-110 angeschaltet wird. Wait until jpeg task ready... Launch Webcontrol server as new thread. Mitteilung WebServer task created.
  • Seite 36: Empfehlung

    SNS-110> subject <>, message <> alarm4 no, rcv addr , sender addr , camera 4, 0/10 images, interval 0 subject <>, message <> (3) Status: Die aktuelle Bedingung und Auskunft des SNS-110 anzeigen. --P/T/Z parameter driver : <None> SNS-110> status...
  • Seite 37 >Main Image Download & Buffering BBBBBBBBBBBBBBBBBBBBBBBBBBBBB Die Software wird vom tftp (1) Wenn Sie der Strom anschalten und SNS-110 Funktionen normal sind, erscheint die folgende >Transfered 956560(0xe9890)Bytes Server kopiert. Mitteilung und wenn Sie jede Taste drücken, können Sie die Werte manuell eingestellt werden.
  • Seite 38 ..[c] Change Boot Parameters [q] Quit Menu Zur nächsten Stufe zu gehen, gehen Sie zur Nummer(1) durch, nachdem SNS-110 wieder gelaufen ------------------------------------------- wird. Wenn Sie erfolgreich die Leertaste oder Enter eingaben, erscheint der folgende Bildschirm. Select items? [ ] (2) Wenn die folgende Mitteilung eischeint, wenn der obere Artikel läuft, können Sie manuell die...
  • Seite 39 (6) Wenn Sie “q” eingeben, wenn “Artikel auswählen?” erscheint, werden Sie zum Menu(2) zurückge Dynamische IP Auskunft hen. (7) Wenn Sie “q” eingeben, wenn “Artikel auswählen?” erscheint, wird SNS-110 einsetzen, und das Sender Sendernetz wird zu dem Werte, die Sie zugewiesen haben, eingestellt.
  • Seite 40: Ip Auskunft Zum Administrators-Email Senden

    “5” eingeben und zur IP Ankündigungspost gehen, die gewünschte Email Adresse zu tippen. Sie die getrennte Methode seit die Benutzern die IP Auskunft nicht wissen können. SNS-110 verwen- det zwei Methode, die Dynamische IP Auskunft zu den Benutzern anzuzeigen. Eine Methode ist die...
  • Seite 41 IP Auskunft mit dem Administration Server registrieren. HTTP Server installieren, der kann das Eigentum übergetragen von SNS-110 verarbeiten oder die “1” tippen und zur IP auto-regist server Adresse” gehen, die registrierte Web Server Adresse zu tippen. getrennte Dienst vom Dienst Verseher empfangen, IP Auskunft mit dem Administration Server zu reg- Das untere Beispiel ist die Adresse wie 168.219.44.137 oder der registrierte Gastgeber...
  • Seite 42: Einstellung Mit Web Browser

    %i : IP Adresse (Punktierte Dezimal) Beispiel: 168-219-44-137 %u : IP Adresse (32Bit Unmeldete Integer, Hex Form) Wenn Sie die SNS-110 Adresse haben und durch Web Browser zugreifen können, können Sie die Beispiel: a8db2c89 Einstellung wie oben an der Administratorsmode ändern.
  • Seite 43 Wenn Sie die Verwendung des SNS-110 fortsetzen, kann es einige Fälle geben, die in diesem Büchlein noch nicht besprochen wird. In solchem Fall, kann es sein, daß SNS-110 einen Fehler wirk- lich hat. Aber im meisten Fall, kann ein einfaches Recht sein, die Sache zu reparieren. Bitte die Symptome, folgt die untere Anleitungen, reagieren.
  • Seite 44 Ergänzung C, Wie kann man die Konsole verwenden, die Sendernetz Auskunft überzuprüfen. (3) Notiz machen, daß eine neue IP Adresse jede Zeit, wenn Sie für SNS-110 unter auto-set IP Adresse anschalten, gegeben wird. (4) Wenn Sie eine fixierte IP Adresse unter der auto-set IP Adresse Umgebung durch Äther netz bekommen möchten, können Sie sich mit dem Leiter in Verbindung setzen und...
  • Seite 45 Sie können FTP für die Übertagung nicht verwenden, wenn es FTP Sender aufgestellt wird. (1) Prüfen Sie über (Start)-(Settings) zu sehen, ob die aktuelle Zeit für SNS-110 eingestellt wird. Wenn die aktuelle Zeit nicht richtig eingestellt wird, läuft FTP Sender nicht.
