M4T 335
I
II
III
IV
SVENSKA

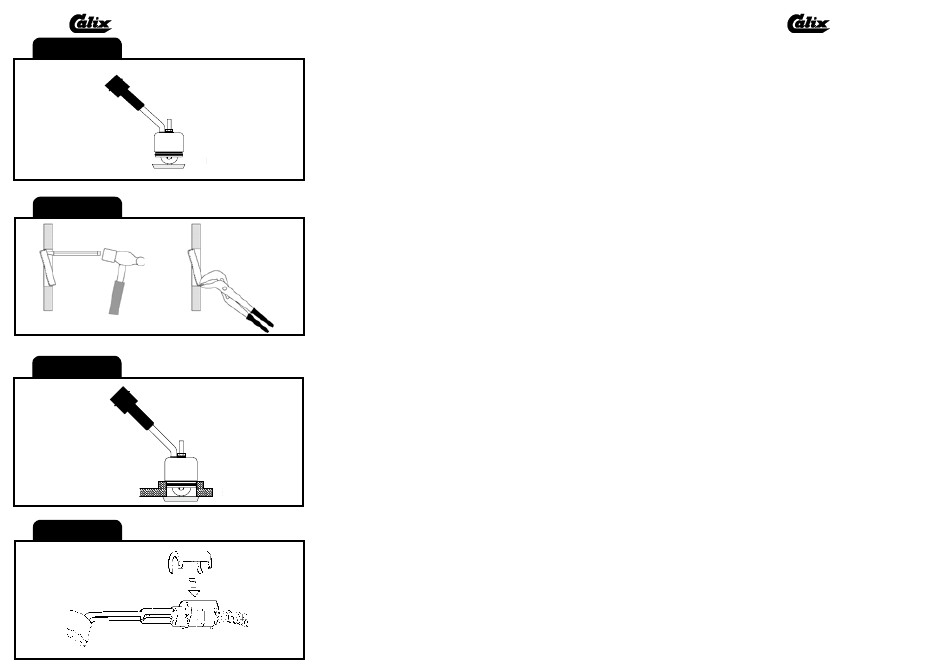

A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrollera
att samtliga ingående detaljer enligt punkt I finns. Översiktsbilder, ej detal-
jåtergivna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Demontera tätningsbrickan som täcker det hål som utvisas på bild. Detta kan
utföras genom att man med en dorn el. dyl. slår på brickans kant. Brickan
vrider sig då och kan borttagas med en polygriptång. OBS! Frost-pluggen
får inte slås in i motorn pga att den hamnar i vattenpumpen.
3. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att O-
ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa några
droppar olja på O-ringen. Detta underlättar sammankopplingen. Det är
mycket viktigt att kopplingen utföres på detta sätt.
4. Anbringa några droppar motorolja på O-ringen och stick in värmaren i hålet.
Skruva sedan fast värmaren med de medföljande monteringsdetaljerna, bild
III.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör motorn
och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom motstånds-
elementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring. Skadad
sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm. (Gäller
även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så tätt
intill snabbkopplingsdonet som möjligt.
F.
Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
SUOMI
A. Tutustu asennusohjeesseen huolellisesti ja tarkista, että kaikki kohdassa I,
mainitut osat ovat mukana. Yleiskuvia, ei yksityiskohtaisia.
B. Lämmittimen asennus
1. Poistakaa jäähdyttäjänneste.
2. Poistakaa kuvassa osoitettua reikää peittävä tiivistelevy esim. lyömällä vasaralla
ja jollakin teräasella levyn reunaa. Levy vääntyy tällöin ja voi-daan helposti
poistaa pihdeillä. HUOM: Pakkastulppaa ei missään tapauksessa saa lyödä
sisään moottorilohkoon koska se kulkeutuu helposti vesipumppuun.
3. Lämmittimen kaapeli pistokkeineen vedetään etupuskurista moottori-tilaan
ja moottorilämmittimeen.Työnnä pikallitäntä, joka on moottori-lämmittimeen
ja kaapelin välillä, kokonaan yhteen niin että O-rengas tiivistää kunnolla.
HUOM. Tiputa muutama pisara öljya O-renkaan päälle. Tämä helpottaa
kytkentää. On erittäin tärkeää että kytkentää tapahtuu tällä tavalla.
4. Tiputa muutama pisara öljyä O-renkaan päälle ja vie lämmitin reikään.
Kiinnitä lämmitin mukana seuraavilla asennustarvikkeilla, kuva III.
5. Täytä jäähdytysjärjestelmä ja suorita ilmaus käyttöohjekirjan mukaisesti.
Käynnistä moottori ja tarkista mahdolliset vuodot..
C. Pistokytkimen asennus
1. Katso asennusohjet.
D. Koeajo
1. Tarkista jäähdytysnesteen määrä.
2. Varmistaudu siitä, että ilma poistuu jäähdytysjärjestelmästä. Vastus palaa
nimittäin hetkessä poikki, jos se joutuu ilman kanssa kosketuksiin.
3. Tarkista, ettei vuotoja tapahdu moottorin ollessa lämmin.
4. Kokeile lämmitintä yhdistämällä verkkojohto maadoitettun pistorasiaan.
Kuuluu pientä sirinää veden kiehuessa lämmittimen pinnassa.
E. Tärkeää
1. Käytä aina riittävää määrää pakkasnestettä.
2. Moottorilämmittimen saa liittää ainoastaan maadoitettuun pistorasiaan
ja on varmistettava että maadoituskosketus on hyvä moottorilämmit-timestä ja
rungosta maadoitettuun pistorasiaan.
3. Käytä ainoastaan Calix MS johtoa verkkovirran liittämiseksi.
4. Tutki kaapeli säännöllisesti vaurioiden sekä vanhenemisen suhteen. Vaurioitunut
kaapeli pitää vaihtaa välittömästi.
5. Mikään lämmittimen osista ei saa koskettaa moottorin lämpeneviä tai liikkuvia
osia. Etäisyys pakosarjaan vähintään 50 mm (koskee myös turbolaitetta).
Muissa tapauksissa on käytettävä lämmöneristettä.
6. Panssarikaapelit voidaan pidentää jatkokaapeleilla pikaliittimien avulla.
Tällöin on pakauksessa olevat kaapelikiinnikkeet kiinnitettävä liitoskohdan
molemmin puolin mahdollisimman lähelle pikaliitimiä.
F.
Varoitus
Vastuselementti palaa poikki jos
•
lämmitin liitetään sähköjärjestelmään, jonka jännite on jaksottaista.
•
jäähdytysneste on likaista
•
jäähdytysnestettä ei ole tarpeeksi
•
jäähdytysjärjestelmässä on ilmaa tai jääsohjoa
•
jäähdyttäjän tiivistysainetta käytetään.
Näissä tapauksissa takuu ei ole voimassa.
M4T 335
