M4T 439
TOYOTA
Avensis 2.0 D4D
1CD-FTV
Avensis Verso 2.0 D4D : 2001--> :
Corolla 2.0 D4D
1CD-FTV
Corolla Verso 2.0 D4D : 2003--> :
1CD-FTV
Previa 2.0 D4D
1CD-FTV
Rav4 2.0 D4D
1CD-FTV
= Motortyp
= Moottorityyppi
= Engine model
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Demontera startmotorn.

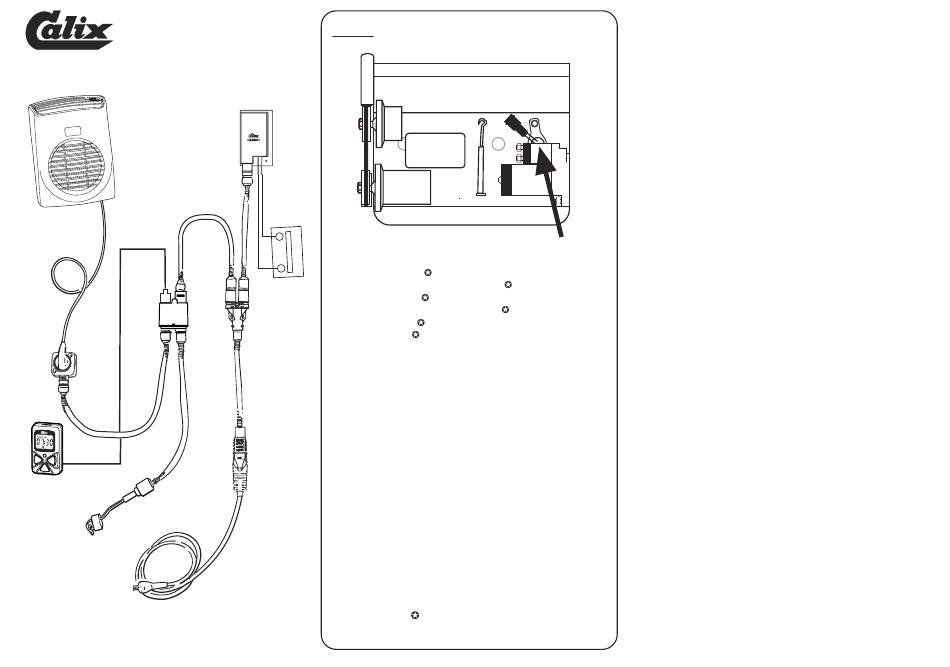

3. Demontera tätningsbrickan som täcker det hål som utvisas på bild.
Detta kan utföras genom att ett 8-10 mm hål borras mitt i brickan som
därefter brytes bort med en dorn el. dyl., bild B.
4. För in motorvärmaren i hålet och drag fast värmaren med de medföl-
jande fästanordningarna, bild C.
5. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att
O-ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa
några droppar olja på O-ringen. Detta underlättar sammankopplingen.
Det är mycket viktigt att kopplingen utföres på detta sätt.
6. Återmontera startmotorn.
7. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör
motorn och kontrollera att inget läckage förekommer.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
1CD-FTV
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom
motståndselementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid
tillses att den invändiga jordförbindelsen är genomgående från
motorvärmarens hölje, karosseriet, och ända fram till det jordade
uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som upp-
värms eller är i rörelse. Avståndet till avgassystemet ska vara minst 50
mm. (Gäller även turboaggregat.) Använd annars Calix Strålnings-
skydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslanga-
rna med kopplingsledningarna fixeras med de medföljande klämmorna
så tätt intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
04.11.16
