WiiM Pro Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. WiiM Anleitungen
  4. Audiosysteme
  5. Pro
  6. Benutzerhandbuch

WiiM Pro Benutzerhandbuch

Hi-res audio streamer
Vorschau ausblenden Andere Handbücher für Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WIIM PRO
VERSION 1.8
8/19/23
BENUTZERHANDBUCH
WiiM Pro Hi-Res Audio Streamer
Modell: WiiM Pro
1 |
P a g e

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WiiM Pro

Inhaltszusammenfassung für WiiM Pro

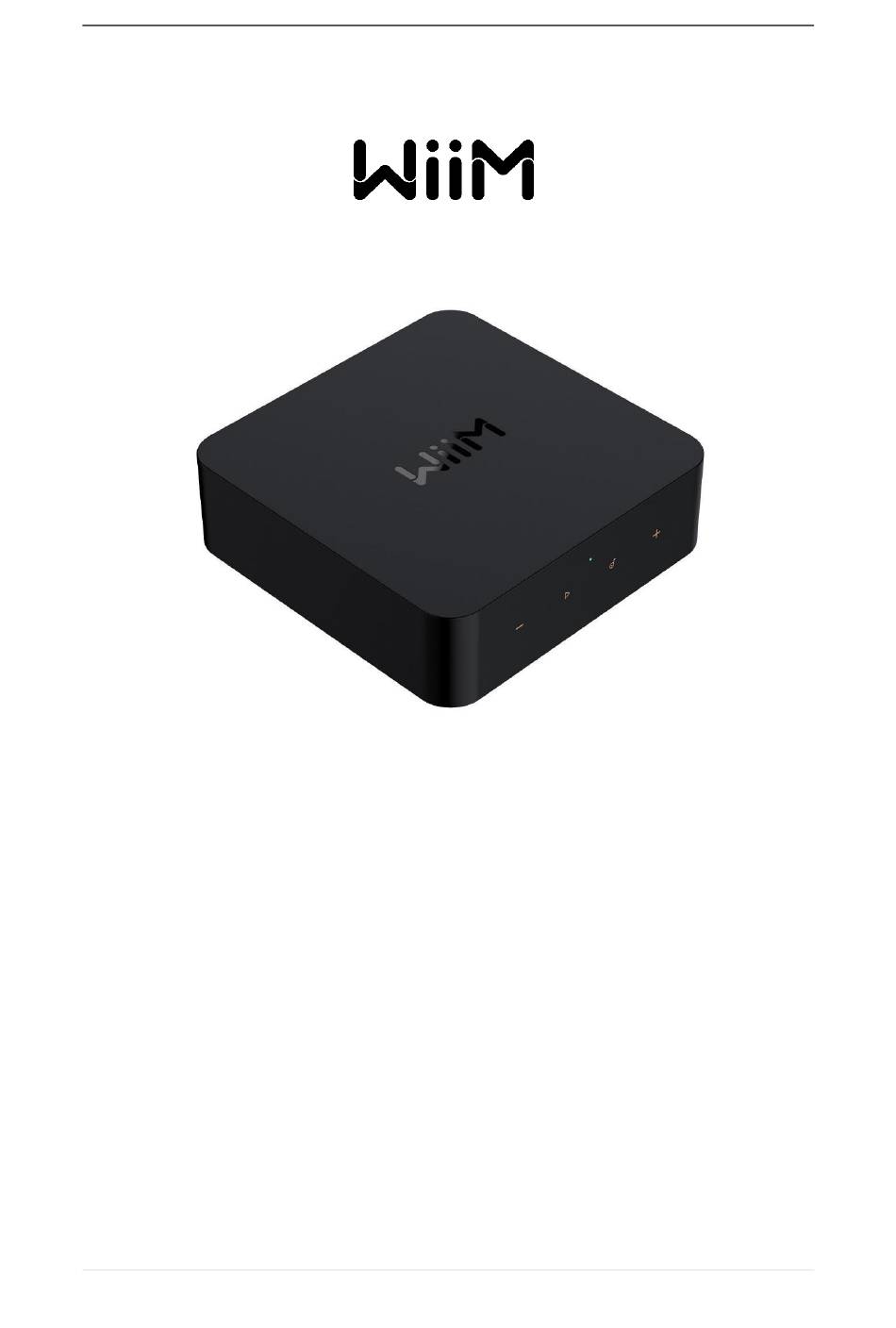

  • Seite 1 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH WiiM Pro Hi-Res Audio Streamer Modell: WiiM Pro P a g e...

  • Seite 2: Inhaltsverzeichnis

    ANSCHLUSS AN DEN AUDIOAUSGANG DES WIIM PRO ..........17 ZUSAMMENFASSUNG DER GERÄTEANSCHLÜSSE ..........17 DEN WIIM PRO ANTREIBEN ..................19 VERBINDEN SIE SICH MIT IHREM NETZWERK MIT DER WIIM HOME APP..19 ERFÜLLEN SIE IHR ZUHAUSE MIT KLANG ............. 21 12 V TRIGGERAUSGANG VERWENDEN ..............21 AUDIO-AUSGANG ÜBER BLUETOOTH OUT ............
  • Seite 3 AMAZON ALEXA MULTIROOM.................. 30 MULTIROOM MIT CHROMECAST-AUDIOGERÄTEN ..........31 10. AUDIOEINGANG ÜBER LINE-IN ODER SPDIF-IN ............32 11. AUDIO-AUSGANG ÜBER LINE/SPDIF/KOAX/BT-OUT............33 12. AUDIOSTREAMING ZU WIIM PRO MIT BLUETOOTH ..........34 13. ERWEITERTE FUNKTIONEN..................35 FIRMWARE-UPDATES ....................35 ETHERNET ANSTELLE VON Wi-Fi VERWENDEN ........... 35 14.

  • Seite 4: Einführung

    Räumen. Die WiiM Pro verfügt sowohl über digitale als auch analoge Audioeingänge und -ausgänge und lässt sich nahtlos in Ihre bestehende Stereoanlage integrieren. Erweitern Sie Ihr Audiogerät mit den intelligenten Funktionen der WiiM Pro, die dank der außergewöhnlichen Innovation von WiiM lückenlose High-Fidelity-Musik liefert. TYPISCHE ANWENDUNGSFÄLLE Die WiiM Pro wurde entwickelt, um Ihr bestehendes Audiosystem um drahtlose Streaming-Funktionen und intelligente Funktionen zu erweitern.
  • Seite 5 Stereoanlage oder Lautsprecher haben, die Sie in Ihr Apple AirPlay 2-, Google Chromecast-, Amazon Alexa- oder LinkPlay-Ökosystem integrieren möchten, können Sie mit der WiiM Pro kabellos Musik auf diese Lautsprecher übertragen. Sie überbrückt die Lücke zwischen Ihrer älteren P a g e...

  • Seite 6: Andere Geräte, Die Zur Nutzung Von Wiim Pro Benötigt Werden

    WiiM-Geräten synchronisieren, um ein einheitliches Klangerlebnis zu erzielen. ANDERE GERÄTE, DIE ZUR NUTZUNG VON WIIM PRO BENÖTIGT WERDEN Um die WiiM Pro zu verwenden, benötigen Sie einige wichtige Geräte und Komponenten. Im Folgenden finden Sie eine Liste der benötigten Geräte: P a g e...
  • Seite 7 VERSION 1.8 8/19/23 BENUTZERHANDBUCH • Audio-System: Die WiiM Pro ist für den Anschluss an ein bestehendes Audiosystem vorgesehen. Dabei kann es sich um eine Stereoanlage, Aktivlautsprecher, Passivlautsprecher mit einem Verstärker/Empfänger oder eine Heimkinoanlage mit einem AV-Receiver oder einer Soundbar handeln.

  • Seite 8: Audiogeräte Funktionieren Mit Wiim Pro

    Netzwerk-Switch anschließen. Dies sind die wichtigsten Komponenten, die für die Verwendung von WiiM Pro erforderlich sind. Es ist wichtig, dass Sie ein Audiosystem haben, das Sie mit der Pro integrieren möchten, ein stabiles Wi-Fi-Netzwerk und ein kompatibles Gerät mit der WiiM Home-App für die Einrichtung und Steuerung.
  • Seite 9 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH P a g e...

  • Seite 10: Was In Der Kiste Ist

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH 2. WAS IN DER KISTE IST 10 | P a g e...

  • Seite 11: Technische Daten

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH 3. TECHNISCHE DATEN Merkmal Beschreibung USB Typ-C, erfordert 5V, 1,5A oder höher Leistungsaufnahme Mitgelieferter Adapter: 5V, 2A Digitaler Audioausgang: Bit-perfekte Ausgabe, bis zu 192 kHz, 24-bit mit optischem oder koaxialem Digitalausgang. Audio-Qualität Analoger Audioausgang: Der interne DAC unterstützt bis zu 384 kHz, 32 Bit.
  • Seite 12 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Streaming-Dienste in der Spotify, Amazon Music, Deezer, TuneIn, 12 | P a g e...
  • Seite 13 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Tidal, Qobuz, SoundCloud, Pandora, iHeartRadio, vTuner, Napster, Sound machine, etc. Dreifarbige Status-LED - Rot, Grün und Weiß Kapazitive Touch-Tasten - Schaltfläche Wiedergabe/Pause, Lautstärke +, Lautstärke -, 1 x Voreinstellung Gewicht 330 g (11,6 oz)

  • Seite 14: Steuerung Und Beleuchtung

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH 4. STEUERUNG UND BELEUCHTUNG 14 | P a g e...

  • Seite 15: Tasten Und Eingangs-/Ausgangsschnittstelle

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH TASTEN UND EINGANGS-/AUSGANGSSCHNITTSTELLE Tasten / IO-Schnittstelle Funktionen Strom USB Typ-C Netzstecker, 5V, 2A Wiedergabe/Pause Wiedergabe/Pause, Netzwerkkopplung und Wiederherstellung der Werkseinstellungen Voreinstellung Starten Sie die Wiedergabe des voreingestellten Inhalts (kurz drücken) oder speichern Sie den bevorzugten Inhalt als Voreinstellung (lang drücken).
  • Seite 16 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Staat Farbe Flashing/Festkörper Hochfahren Weiß Blinken (schnell) 16 | P a g e...
  • Seite 17 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH OOBE/Ready to Setup Weiß Blinken (langsam) BT bereit zur Kopplung Grün Blinken (langsam) Verbinden mit Wi-Fi Weiß, Grün Blinken (schnell) Mit dem Netz verbunden Weiß Solide BT-Modus, gepaart Grün Solide Aux-in-Modus Grün Solide Weiß, Grün...

  • Seite 18: Einstellungsvorgang

    Szenario 1: Analoger Audioquelleneingang (CD-Player, Vinyl-Player oder Computer) Schließen Sie Ihr Quellgerät mit einem Line-In-Kabel an den LINE IN-Anschluss der WiiM Pro an. Sie können einen der beiden folgenden Kabeltypen verwenden, d. h. RCA auf RCA oder Aux auf RCA.
  • Seite 19 IN", um es als Quelle für die Audioverteilung festzulegen. 4. Um eine Multiroom-Musikgruppe mit Ihrer WiiM Pro zu erstellen, rufen Sie den Bereich Geräte in der WiiM Home-App auf. Wählen Sie die WiiM Pro aus, die mit Ihrem LINE-IN-Gerät verbunden ist, tippen Sie auf die Schaltfläche "Gruppe" (mit einem "Link"-Symbol in einem Kästchen) in der oberen rechten Ecke des...
  • Seite 20 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Die Schritte zum Einrichten der WiiM Pro mit SPDIF IN sind die gleichen wie bei Line-in, wobei Line-in durch SPDIF IN ersetzt wird. Anmerkungen: • Sie können auch "Autosense" auf WiiM Pro aktivieren, um Ihre Line-In- oder Optical-In-Quelle automatisch abzuspielen, wenn WiiM Pro ein Signal erkennt.

  • Seite 21: Anschluss An Den Audioausgang Des Wiim Pro

    Anschluss Ihres DAC, Verstärkers oder Aktivlautsprechers bieten. Zu diesen Schnittstellen gehören der analoge LINE-Ausgang, der digitale optische (TOSLINK) und der koaxiale Anschluss. Es ist wichtig zu wissen, dass die WiiM Pro für die Ausgabe von Audiosignalen über einen einzigen dieser Audioausgänge konzipiert ist.

  • Seite 22: Zusammenfassung Der Geräteverbindungen

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH ZUSAMMENFASSUNG DER GERÄTEVERBINDUNGEN 22 | P a g e...
  • Seite 23 ② Für den direkten Anschluss an Aktivlautsprecher oder eine Soundbar wählen Sie den Line Out-, Optical Out- oder Coaxial Out-Anschluss. oder ③ Für PC-, TV-, Vinyl- oder MP3-Player-Verbindungen verwenden Sie den Line-In- oder den Optical-In-Anschluss. Die Audio-Anschlüsse der WiiM Pro Gerät Leitung Leit SPDIF...
  • Seite 24 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Verstärker 24 | P a g e...

  • Seite 25: Den Wiim Pro Antreiben

    VERBINDEN SIE SICH MIT IHREM NETZWERK MIT DER WIIM HOME APP Sie können WiiM Pro über Ethernet oder Wi-Fi mit Ihrem Netzwerk verbinden. Vor der Einrichtung laden Sie bitte die WiiM Home App herunter. Wenn Sie die Wi-Fi-Verbindung zu WiiM Pro nutzen möchten, halten Sie bitte Ihr Netzwerk-Passwort bereit.
  • Seite 26 Wi-Fi- oder ETHERNET-Einrichtung ● Schalten Sie Lautsprecher, Audio-/Video-Receiver (AVR), Verstärker ● oder DAC ein. Schalten Sie den WiiM Pro Streamer ein und warten Sie 30 ● Sekunden, bis er vollständig hochgefahren ist. Öffnen Sie die WiiM Home App. ● Klicken Sie auf das Gerät, das Sie konfigurieren möchten.
  • Seite 27 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Tippen Sie auf die Schaltfläche "+" in der oberen rechten Ecke des ● Bildschirms. Tippen Sie auf "Zubehör hinzufügen". ● Tippen Sie auf "Haben Sie keinen Code oder können Sie nicht ● scannen?". Tippen Sie auf das ausgewählte Gerät, das unter "Zubehör in der ●...

  • Seite 28: Erfüllen Sie Ihr Zuhause Mit Klang

    Home erforderlich sind. Es ist wichtig zu erwähnen, dass bei der Verwendung von Amazon Echo oder Google Home-Geräten die WiiM Pro als Audioempfänger fungiert. Bitte beachten Sie, dass sie ihren physischen Audioeingang (über Line-In oder Optical-In) nicht an Nicht-WiiM-Geräte oder Geräte, die AirPlay nicht unterstützen, wie Amazon Echo oder Google Home- Geräte, über Wi-Fi übertragen kann.
  • Seite 29 VERSION 1.8 8/19/23 BENUTZERHANDBUCH 1) Starten Sie die WiiM Home App auf Ihrem iOS- oder Android-Gerät. 2) Wählen Sie die Registerkarte "Gerät" und tippen Sie auf das Zahnradsymbol für die Geräteeinstellungen. 3) Wählen Sie die Einstellung "Audioausgang" und entscheiden Sie sich für "Bluetooth", um eine Verbindung mit einem externen Bluetooth-Empfänger, z.

  • Seite 30: Audioausgabe Über Airplay Cast

    Lautsprechern wie dem HomePod verbinden. Hier erfahren Sie, wie Sie AirPlay Cast Schritt für Schritt einrichten: 1) Starten Sie die WiiM Home App: Öffnen Sie die App und tippen Sie auf die Registerkarte "Gerät". 2) Zugriff auf die Geräteeinstellungen: Wählen Sie Ihr WiiM-Gerät aus und tippen Sie dann auf das Zahnrad-Einstellungssymbol, um auf die gerätespezifischen Konfigurationen zuzugreifen.

  • Seite 31: Stimmkontrolle

    Geräte Drittanbietern ein. Richten Sie Ihr Amazon-Konto für Ihr WiiM-Gerät ein ● Wenn Ihr WiiM-Gerät nicht bei Ihrem Amazon-Konto in der WiiM Home App angemeldet ist, Öffnen Sie die WiiM Home App und klicken Sie auf "Durchsuchen -> ●...

  • Seite 32: Funktioniert Mit Google Voice Assistant

    ● HomePod FUNKTIONIERT MIT GOOGLE VOICE ASSISTANT Nehmen wir an, Sie haben Ihr Google Home und Ihre WiiM Pro separat eingerichtet. Jetzt müssen Sie sie in der Google Home-App für Android oder iOS miteinander verbinden: ● Öffnen Sie die Google Home-App, und Sie finden die WiiM Pro als Chromecast- Audiogerät unter "Lokale Geräte"...

  • Seite 33: Direkte Steuerung Über Ihre Lieblings-App

    Pro streamen. Je nach Mobilgerät und Musikdienst gibt es möglicherweise mehrere Möglichkeiten, um von Ihrer Musik-App auf WiiM-Geräte zu streamen. Wenn Sie z. B. die Spotify-App auf einem iOS-Gerät verwenden, können Sie entweder Spotify Connect oder AirPlay 2 nutzen. Mit Spotify Connect erhalten Sie jedoch eine bessere Audioqualität als mit AirPlay 2 und haben Ihr Telefon für andere Aufgaben frei.
  • Seite 34 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Mit AirPlay 2 können Sie Musik von Ihrem iOS-, MAC-, PC- und Apple TV-Gerät auf mehr als ein Gerät übertragen und so ein Multiroom-Audioerlebnis über Wi-Fi schaffen. 34 | P a g e...
  • Seite 35 BENUTZERHANDBUCH ANMERKUNGEN: • Um AirPlay 2 zu verwenden, benötigen Sie ein Apple-Gerät mit iOS 11.4 oder höher. • Ihr Apple-Gerät und WiiM Pro müssen mit demselben Wi-Fi-Netzwerk verbunden sein. • Weitere Informationen zu AirPlay 2 finden Sie unter: https://www.apple.com/airplay Sie können das AirPlay 2-Streaming entweder über die Musik-App oder das iOS- Kontrollzentrum starten.

  • Seite 36: Tidal Connect

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH TIDAL CONNECT 36 | P a g e...

  • Seite 37: Amazon Music Cast (Alexa Cast)

    Gerät zum nächsten Titel. Ihre App wird zu einer Fernbedienung für das Gerät. WiiM Pro ist eines der ersten Geräte, die Alexa Cast mit einer bit-perfekten Ausgabe von bis zu 192 kHz/24-bit unterstützen. So können Sie Ihre Amazon Music Ultra HD direkt von der nativen Amazon Music auf WiiM Pro in der höchstmöglichen Qualität anhören.

  • Seite 38: Chromecast-Audio

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH CHROMECAST-AUDIO 38 | P a g e...

  • Seite 39: Dlna

    Chromecast über die WiiM Home-Begleit-App aktivieren. Öffnen Sie dann eine kompatible App auf Ihrem Smartphone oder Tablet und tippen Sie auf die Schaltfläche Cast. So können Sie Ihre WiiM Pro auswählen und mit dem Audio-Streaming beginnen. Die meisten Musik-Apps auf iOS und Android unterstützen Chromecast bereits, wie Spotify, Apple Music, TIDAL, Amazon Music, YouTube Music und Deezer.

  • Seite 40: Alle Musik In Einer App

    BENUTZERHANDBUCH 8. ALLE MUSIK IN EINER APP Mit der kostenlosen WiiM Home App können Sie Ihre Inhalte und Geräte von einem Ort aus steuern. Wir unterstützen viele beliebte Musik-Streaming-Dienste in der App, wie Spotify, iHeartRadio, Tidal, Amazon Prime Music und Unlimited, SoundCloud, Qobuz, Pandora, Deezer, TuneIn und weitere werden folgen.

  • Seite 41: Multiroom- Und Stereo-Paarung

    8/19/23 BENUTZERHANDBUCH 9. MULTIROOM- UND STEREO-PAARUNG Mit der WiiM Pro ist es ganz einfach, ein drahtloses Multiroom-Soundsystem mit anderen AirPlay 2-Lautsprechern, Amazon Echo (oder in Alexa integrierten Geräten) oder Google Home aufzubauen. Sie können ein noch flexibleres Multiroom-Soundsystem mit mehreren WiiM Pros, WiiM Minis und Ihren vorhandenen Audiogeräten erstellen.

  • Seite 42: Amazon Alexa Multiroom

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH AMAZON ALEXA MULTIROOM 42 | P a g e...

  • Seite 43: Multiroom Mit Chromecast-Audiogeräten

    TIPP: Laden Sie die Amazon Alexa App herunter und machen Sie sich mit dem Echo oder anderen Amazon-Geräten bereit. Detaillierte Schritte finden Sie unter 6.1. Da die WiiM Pro ein Alexa Cast-Audioempfänger und kein Sender ist, kann sie den Line-In- oder Optical-In-Ton nicht an andere Alexa-fähige Geräte wie Echo übertragen.

  • Seite 44: Audioeingang Über Line-In Oder Spdif-In

    BENUTZERHANDBUCH AUDIOEINGANG ÜBER LINE-IN ODER SPDIF-IN Schöpfen Sie das volle Potenzial der WiiM Pro aus, indem Sie sie als Vorverstärker und Netzwerk-Audiosender über Wi-Fi oder Ethernet verwenden. Sie können analoge oder digitale Audiosignale von Geräten wie CD-Playern, Vinyl-Playern, Fernsehern oder Computern nahtlos an andere mit WiiM Pro oder Mini verbundene Geräte oder AirPlay-...

  • Seite 45: Audio-Ausgang Über Line/Spdif/Koax/Bt-Out

    Geräteeinstellungen in der WiiM Home App tun. Sie haben also zwei Möglichkeiten, die Lautstärke Ihres Systems zu steuern. Lautstärkeregelung über Ihren AVR oder Verstärker (fester Lautstärkeausgang) Steuern Sie die Lautstärke über die WiiM Home App. Dazu müssen Sie die feste Lautstärkeausgabe deaktivieren. AUDIO-AUSGANG ÜBER SPDIF/KOAX/LINE OUT Je nachdem, welchen Ausgang Sie verwenden möchten, schließen Sie das...

  • Seite 46: Audiostreaming Zu Wiim Pro Mit Bluetooth

    Mit der drahtlosen Bluetooth-Technologie können Sie Musik von mobilen Geräten wie Smartphones, Tablets, Fernsehern und Laptops übertragen. Bevor Sie Musik von einem Gerät streamen können, müssen Sie Ihr Mobilgerät mit der WiiM Pro koppeln. Sie können die WiiM Pro in den Kopplungsmodus versetzen, indem Sie die Lautstärketasten "+"...

  • Seite 47: Erweiterte Funktionen

    ● Während des stillen Upgrades gibt es keinen Ton und keine Anzeige. Wenn Sie die App öffnen, sehen Sie die neuesten Updates für WiiM Pro. ETHERNET ANSTELLE VON Wi-Fi VERWENDEN Wenn das Ethernet-Kabel eingesteckt ist und WiiM Pro über die Ethernet- Verbindung eine Verbindung zu Ihrem Netzwerk herstellen kann, wird die Wi-Fi- Verbindung automatisch deaktiviert und die Verbindung zum Netzwerk nur über...

  • Seite 48: Faq

    ● Was kann ich tun, wenn mein Gerät keinen Ton hat? Wenn Sie keinen Ton von Ihrer WiiM Pro erhalten, stellen Sie sicher, dass Sie die folgenden Dinge überprüft haben: Die Lautstärke sowohl der WiiM Home-App als auch Ihres Empfängers oder Geräts, das Sie mit WiiM Pro verbunden haben.
  • Seite 49 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Ihre WiiM Pro auf die Werkseinstellungen zurückzusetzen und sie neu einzurichten. ● Was kann ich tun, wenn sich mein Gerät nicht normal einschalten lässt? Überprüfen Sie den LED-Status des Geräts und stellen Sie sicher, dass er eingeschaltet ist.
  • Seite 50 Halten Sie die Wiedergabe/Pause-Taste 10 Sekunden lang gedrückt, bis Sie die Sprachansage "Werkseinstellungen wiederherstellen" hören und das Licht rot und weiß blinkt. Das Zurücksetzen auf die Werkseinstellungen löscht alle Quellen-, Lautstärke- und Netzwerkeinstellungen der WiiM Pro und setzt sie auf die ursprünglichen Werkseinstellungen zurück. 50 | P a g e...

  • Seite 51: Wichtige Sicherheitsanweisungen

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH WICHTIGE SICHERHEITSANWEISUNGEN WICHTIG, ZUM SPÄTEREN GEBRAUCH AUFBEWAHREN: SORGFÄLTIG LESEN Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

  • Seite 52: Ce/Fcc-Erklärungen

    WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH CE/FCC-Erklärungen Informationen zur HF-Belastung: Um die FCC-Anforderungen an die HF-Belastung einzuhalten, verwenden Sie das Produkt so, dass ein Abstand von 20 cm zwischen dem Körper des Benutzers und dem Host eingehalten wird. MPE-Grenzwert für HF-Belastung bei Vorhersagefrequenz und Einhaltung der HF-Belastung.
  • Seite 53 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH WLAN 5GHz: 5150MHz ~ 5825MHz, <20 dBm EIRP Das Gerät für den Betrieb im Frequenzband 5150~5350 MHz ist nur für die Verwendung in Innenräumen vorgesehen, um das Potenzial für schädliche Störungen von Gleichkanal- Satellitenmobilsystemen zu verringern.
  • Seite 54 WIIM PRO VERSION 1.8 8/19/23 BENUTZERHANDBUCH Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet werden. Konformität mit EU-Vorschriften Hiermit erklärt die Linkplay Technology Inc. Corporation erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. 54 |...
