ELEMENTE DES SYSTEMS GALACTIC

I. PROGRAMMWÄHLER GPROG

1. DAS FUNKTIONIERUNGSPRINZIP

Der Programmwähler GPROG ist eine Einrichtung, die erlaubt, kabellos die
Fernbedienung mit der Funktion Galactic zu programmieren.

2. TECHNISCHE DATEN

Versorgung
Bereich des Funktionierens der Fernbedienung
Außenausmaße des Gehäuses
3. ELEMENTE DES PROGRAMMWÄHLERS
Micro USB - Netz
zur Versorgung der Einrichtung
und zur Kommunikation mit PC
PWR- DIODE
informiert ,dass die Einrichtung versorgt ist
STAT- DIODE
signalisiert den Prozess der Programmierung
der Fernbedienung
FELD DER PROGRAMMIERUNG
DER FERNBEDIENUNG

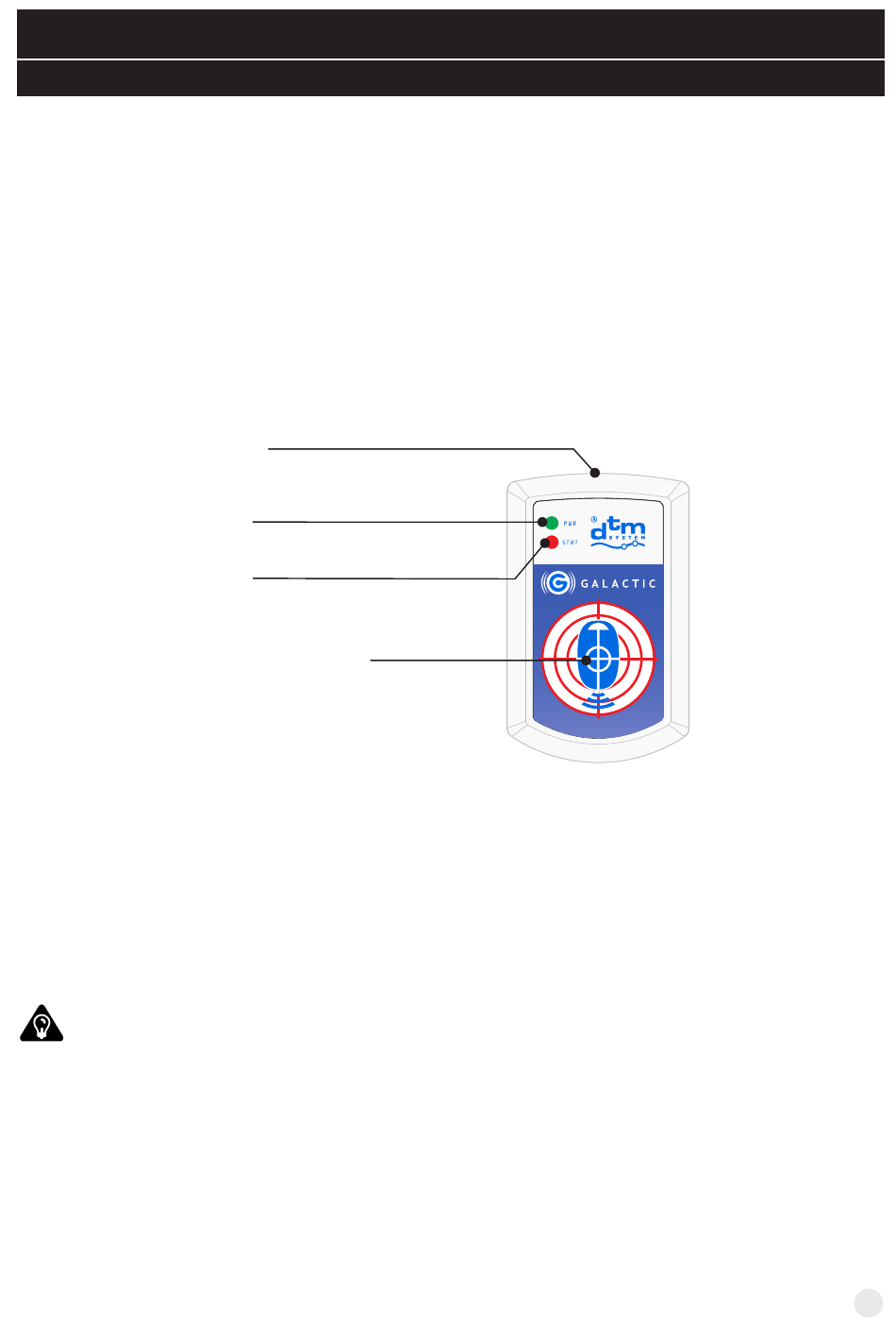

Abb. 1 Sicht des Programmwählers GPROG mit der Beschreibung der Elemente.

4. ANSCHLUSS AN DEN COMPUTER

Der Programmwähler soll an den Computer mit Hilfe der USB-Kabels angeschlossen
werden, der sich im Set befindet.
Der Programmwähler GPROG ist durch das Operationssystem Windows®
erkennbar und erfordert keine Installierung der Treiber
5V
2-3 cm
55x20x90 mm
