Inhaltszusammenfassung für Optimuss T100

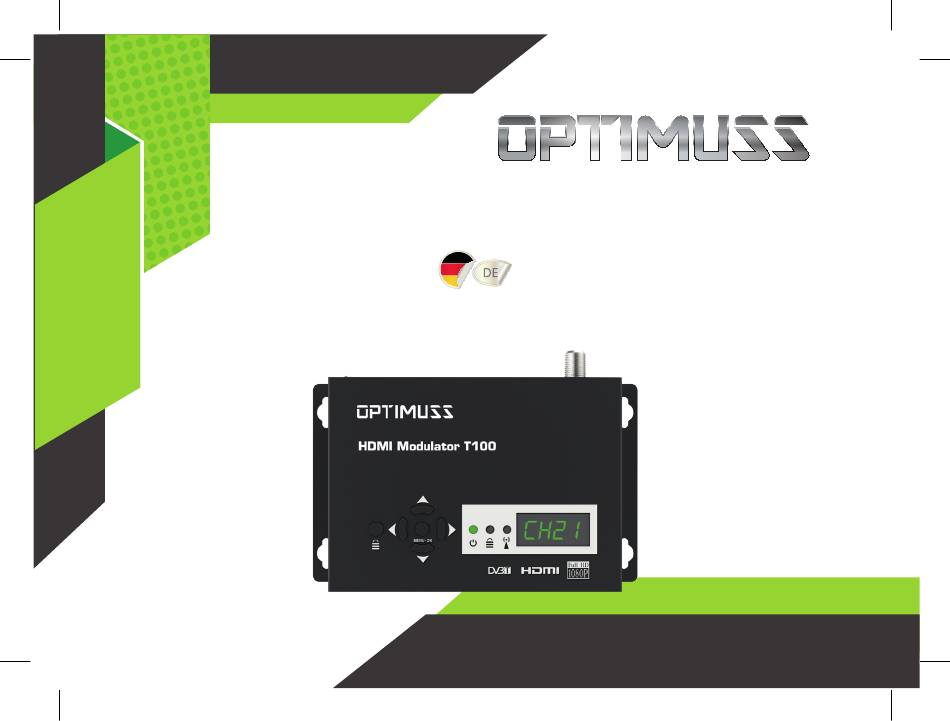

- Seite 1 HDMI Modulator T100 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ►EINFÜHRUNG ..........3 ►KONFIGURATION EXPORTIEREN (CFG) ..7-8 ►EIGENSCHAFTEN ........3 ►KONFIGURATION IMPORTIEREN (CFG) ..8 ►TECHNISCHE SPEZIFIKATIONEN ....4 ►SCHNELLE PRE-CONFIG-FUNKTION / ►RF SPEZIFIKATIONEN ........ 4 50 ID’S AUSWÄHLBAR ........ 9 ►ANSCHLUSS & BETRIEB ......5 ►FEHLERBEHEBUNG ......... 10 ►VERPACKUNGSINHALT ...... -
Seite 3: Einführung
►EINFÜHRUNG Der Digitale HDMI Modulator ist äußerst flexibel und kann HDMI Signale wie (z.B. von Sat-Receivern, PCs, Notebooks, Überwachungskameras, DVD/Blu-ray Player, usw.) auf DVB-T/MPEG4 konvertieren. Das digitale HD bis zu 1080p Eingangssignal bleibt hier vollständig erhalten, der RF-Ausgangskanal kann hiermit von HD DVB-T Receivern oder TV-Geräten mit eingebautem DVB-T/MPEG4 Tuner sehr einfach empfangen werden. -
Seite 4: Technische Spezifikationen
►TECHNISCHE SPEZIFIKATIONEN Prozessor 200MHZ 32Bits RISC Speicher DDRII 16bit 512Mbits (Embedded) & NOR Flash 32Mbit HDMI Eingang HDMI v1.4a USB-Typ USB 2.0 HOST, Fat32 Unterstützung Energieverbrauch 10W max, 100-240V AC zu DC Adapter 5V 2A Video-Encoder MPEG1, MPEG2 MP@HL, MPEG4 SP@L3 to ASP@L5, MPEG4 AVC HP@level4.1, MP@level4.1 Seitenverhältnis 16:9 wide screen, 4:3 letter box, 4:3 pan scan... -
Seite 5: Anschluss & Betrieb
►ANSCHLUSS & BETRIEB 1. Verbinden Sie ein HDMI-Kabel vom Ihrer HDMI-Quelle mit dem HDMI-Modulator HD in 2. Verbinden Sie ein RF-Kabel von dem RF Ausgang mit Ihrem RF-Netzwerk 3. Verbinden Sie die Stromversorgung mit dem HDMI-Modulator 4. Wählen Sie den gewünschten RF-Kanal aus 5. -
Seite 6: Hauptmenü
►HAUPTMENÜ Um die Hauptmenüoptionen aufzurufen, drücken Sie einmal die Taste Menu/OK und verwenden Sie die Links- oder Rechts-Taste im Hauptmenü zu navigieren. CH: Zeigt den aktuellen RF Ausgangs FACT: Um die Kanal an. Verwenden Sie die Tasten Werkseinstellungen wieder her Oben &... -
Seite 7: Konfiguration Exportieren (Cfg)
►KONFIGURATION EXPORTIEREN (CFG) Für erweiterte Konfiguration des Modulators müssen Sie die Konfigurationsdatei erst in ein USB-Stick exportieren, die Datei mit dem PC modifizieren und in den Modulator wieder importieren. Um die Konfigurationsdatei (jedi_config.txt*) zu exportieren, müssen Sie erst ein USB-Stick** anschließen. Im Hauptmenü... -
Seite 8: Konfiguration Importieren (Cfg)
<LCN>1<\LCN> LCN: 1 to 999 <TSID>1<\TSID> Transport Stream ID: 1 to 65534 Original Network ID: 1 to 65534 <ONID>1<\ONID> <NetworkID>1<\NetworkID> Network ID: 1 to 65534 <audio _ bitrate>3<\audio _ bitrate> Audio Bitrate: 0=64kbps, 1=96kbps, 2=128kbps, 3=192kbps, 4=256kbps, 5=320kbps <PCR _ GAP>0<\PCR_GAP> PCR Gap: Audio/Video sync max +-5 <audio _ format>0<\audio _ format>... -
Seite 9: Id's Auswählbar
►SCHNELLE PRE-CONFIG-FUNKTION / 50 ID’S AUSWÄHLBAR Diese Funktion ermöglicht Ihnen, den Modulator problemlos und schnell im betrieb zu nehmen. Es werden automatisch alle entsprechenden ID* Einstellungen vorgenommen um eine bequemere Installation, einfach und zu jeder Zeit anzupassen. Diese Funktion ist sehr Hilfreich, wenn Sie mehrere Modulatoren in einer Installation im Betrieb nehmen. -
Seite 10: Fehlerbehebung
►FEHLERBEHEBUNG Das Gerät startet nicht • Vergewissern Sie sich, dass die Stromversorgung angeschlossen ist • Netzspannung prüfen Die Konfigurationsdatei kann nicht exportiert werden • Stellen Sie sicher, dass Ihr USB-Stick funktioniert • Stellen Sie sicher, dass das Dateisystem auf FAT32 formatiert ist Ich bekomme die Nachricht “Kein Signal”... -
Seite 11: Installationsbeispiel
4 WAY RF SPLITTER HDMI Modulator T100 HDMI Modulator T100 HDMI Modulator T100 HDMI Modulator T100 MENU MENU MENU MENU MODULATOR 1 MODULATOR 2 MODULATOR 3 MODULATOR 4 id01 id02 id03 id04...
