Inhaltszusammenfassung für GANN Klima 20
- Seite 1 Version 1.9 Bedienungsanleitung Datenlogger Klima 20 / 30 Datenlogger Klima 20 / 30...
-
Seite 2: Inhaltsverzeichnis
2.3 Funktion & Bedienung der Tastatur ........13 2.3.1 Start-Stopp-Taste ............13 2.3.2 Mode-Taste ..............13 2.4 Max-, Min- und Durchschnittswerte bei Klima 20 ....14 2.5 Anzeigeelemente des LCD-Displays (Abb.1) ......14 2.5.1 Weitere Displayinformationen ........14 2.6 LED-Anzeige ................15 2.7 Externer Fühleranschluss (Nur bei Klima 30) ...... - Seite 3 Spezifikationen ................. 3.1 Technische Daten – Klima 20 & Klima 30 ....... 3.2 Technische Daten- externer Temperaturfühler ...... 17 3.3 Unzulässige Umgebungsbedingungen........17 3.4 Transport- & Lagerbedingungen ..........17 Anwendungshinweise und Zubehör ........18 4.1 Allgemeine Hinweise……………………………………….… 4.1.1 Externe Temperatursensoren NT 3 & NT 8....18 4.1.2...
-
Seite 4: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Gerät und Zubehör gehören nicht in Kinderhände! Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung oder durch Verletzung der Sorgfaltspflicht bei Transport, Lagerung oder Betrieb des Gerätes entstehen, auch wenn nicht speziell auf diese Sorgfaltspflicht in der Bedienungsanleitung eingegangen wird. -
Seite 6: Zum Thema Datensicherheit
Gesichtspunkten ist es für den Anwender unabdinglich, sich vor einem evtl. möglichen Schadensfall Gedanken über die Auswirkungen bzw. über notwendige Vorkehrungen zur Abwendung eines Schadens zu machen. Bitte haben Sie Verständnis, dass wir z.B. für Datenverluste und evtl. daraus resultierende Schäden keine Haftung übernehmen können Datenlogger Klima 20 / 30... -
Seite 7: Einführung
Klimawerte werden in definierbaren Zeitintervallen im Gerät zusammen mit Datum und Uhrzeit in einem elektronischen Speicher abgelegt. Beschreibung Die Datenlogger Klima 20 & Klima 30 ermöglichen die Messung der Raumtemperatur und der Luftfeuchte mithilfe der im Messkopf untergebrachten Sensoren. Beim Datenlogger Klima 30 ist zusätzlich die Messung der Materialtemperatur mittels anschließbaren Temperaturfühlern... -
Seite 8: Geräteaufbau Und Tastenbelegung - Klima 20
Einführung Geräteaufbau und Tastenbelegung - Klima 20 Sensor LCD-Display Start-Stopp-Taste LED: rot USB-Schnittstelle Abbildung 1-1 Geräteaufbau und Tastenbelegung Klima 20 Datenlogger Klima 20 / 30... -
Seite 9: Displaysymbole - Klima 20
Batterie Statusinfo Einheit Messwert 2 Messwert 2 Abbildung 1-2 Displaysymbole Klima 20 Messwert 1 Wird im oberen Teil des Displays angezeigt; Zeigt den aktuellen Luftfeuchtewert, der über den internen Sensor gemessen wird Einheit Messwert 1 Dieses Zeichen informiert über die aktuell eingestellte Messeinheit des... -

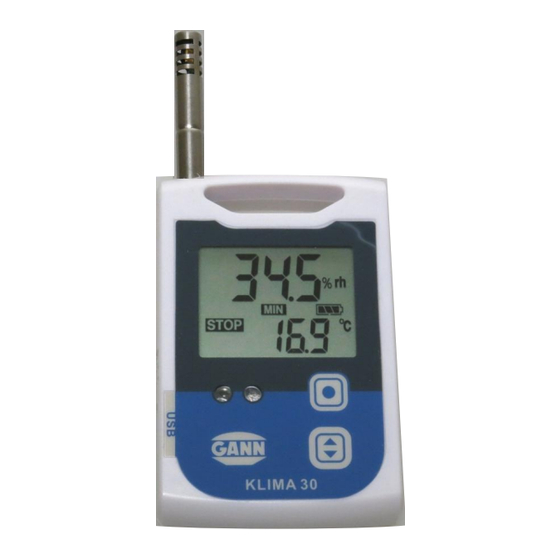

Seite 10: Geräteaufbau Und Tastenbelegung - Klima 30
Einführung Geräteaufbau und Tastenbelegung – Klima 30 Sensor LCD-Display LED: grün/rot Start-Stopp-Taste USB-Schnittstelle Mode-Taste & Anschluss für externen Temperatur-Sensor Abbildung 1-3 Geräteaufbau und Tastenbelegung Klima 30 Datenlogger Klima 20 / 30... -
Seite 11: Displaysymbole - Klima 30
Betriebsart „LOG“ oder „STOP“ wird angezeigt; „LOG“: zeichnet der Statusinfo Datenlogger zeichnet auf; „STOP“: keine Messwerte werden aufgezeichnet Batterieanzeige Aktueller Zustand der Batterie Externer Fühler EXT = externer Fühler ist angeschlossen; Wert wird bei Messwert 2 angezeigt, wenn „EXT“ im Display angezeigt wird Datenlogger Klima 20 / 30... -
Seite 12: Grundlegende Funktionen
Dasselbe passiert nach Drücken einer beliebigen Taste. USB-Verbindung Zum Konfigurieren des Datenloggers installieren Sie bitte die Software GANN Dialog D+ auf einem PC. Der Datenlogger muss vor Inbetriebnahme konfiguriert werden. Starten Sie die installierte Software Dialog D+ und schließen Sie den Datenlogger mithilfe des USB-Kabels MK 26 an den... -
Seite 13: Funktion & Bedienung Der Tastatur
(Klima 20 & Klima 30) Mittels der Start-Stopp-Taste ist es bei entsprechender Konfiguration möglich, den Datenlogger Klima 20/30 zu starten und zu stoppen. Dazu muss die Taste jeweils 3 Sekunden gedrückt werden. Das LCD-Symbol „Stop“ erlischt und es erscheint das LCD-Symbol „Log“. Nun beginnt die Datenaufnahme. Um diesen zu stoppen, drücken Sie erneut 3 Sekunden die Start-Stopp-Taste. -
Seite 14: Max-, Min- Und Durchschnittswerte Bei Klima 20
Grundlegende Funktionen Max-, Min und Durchschnittswerte Klima 20: Die Anzeige wechselt im 10-Sekundentakt zwischen der Max-, Min- und Durchschnittstemperatur. Es kann nicht manuell zwischen den Anzeigen gewechselt werden. Klima 30: Per Mode-Taste können die Max-, Min- und Durchschnittswerte beliebig lang angezeigt werden. -
Seite 15: Led-Anzeige
Zwischenraum zwischen der Batterie und der Halterung (rechts) 2.Heben Sie nun die Batterie mithilfe des spitzen Gegenstandes vorsichtig an 3.Nun können Sie die Batterie entnehmen 4.Um eine neue Batterie einzusetzen, drücken Sie diese gegen die linke Halterung legen Sie sie dann ein Datenlogger Klima 20 / 30... -
Seite 16: Batterielebensdauer
Zeiten. Beim Messintervall von 1 Minute: die obigen Zeite halbieren sich in etwa. Beim Messintervall von 1 Sekunde: die Batterielebensdauer beträgt etwa 2 Wochen Bei Temperaturen unter 0°C wird die Lebensdauer ebenfalls wesentlich geringer. Datenlogger Klima 20 / 30... -
Seite 17: Spezifikationen
Spezifikationen 3 Spezifikationen Technische Daten - Klima 20 & Klima 30 Klima 20 Klima 30 Interne Temperatur: -30 bis +60°C -30 bis +70°C Externer Temperaturfühler: - - - - - - - - - - - -50 bis +125°C Relative Feuchte: 0 bis 100% r.F. -
Seite 18: Allgemeine Hinweise
Zubehör und Anwendungshinweise Transport- & Lagerbedingungen Der Datenlogger Klima 20/30 darf nur in der von uns bereitgestellten oder von uns als Zubehör erhältlichen Verpackung aufbewahrt werden. Für Schäden, die am Gerät oder an der Sensorik durch Zuwiderhandlung auftreten können, übernehmen wir keinerlei Haftung oder Gewährleistung. Insbesondere zu vermeiden ist die Aufbewahrung oder Lagerung der Geräte in nicht von uns... -
Seite 19: Gann Software Dialog D
Luftstrom etc. ausgesetzt ist. Die Wandhalterung ist auf der Rückseite magnetisch und kann angeschraubt oder angeklebt werden. 4.1.3 GANN Dialog Software D+ (Klima 20 & Klima 30) Im Basis-Set erhalten Sie zusätzlich die passende GANN Software Dialog D+ und das USB-Verbindungskabel MK 26. Datenlogger Klima 20 / 30... -
Seite 20: Klima
Zubehör und Anwendungshinweise Technische Änderungen und Irrtümer vorbehalten Datenlogger Klima 20 / 30...
