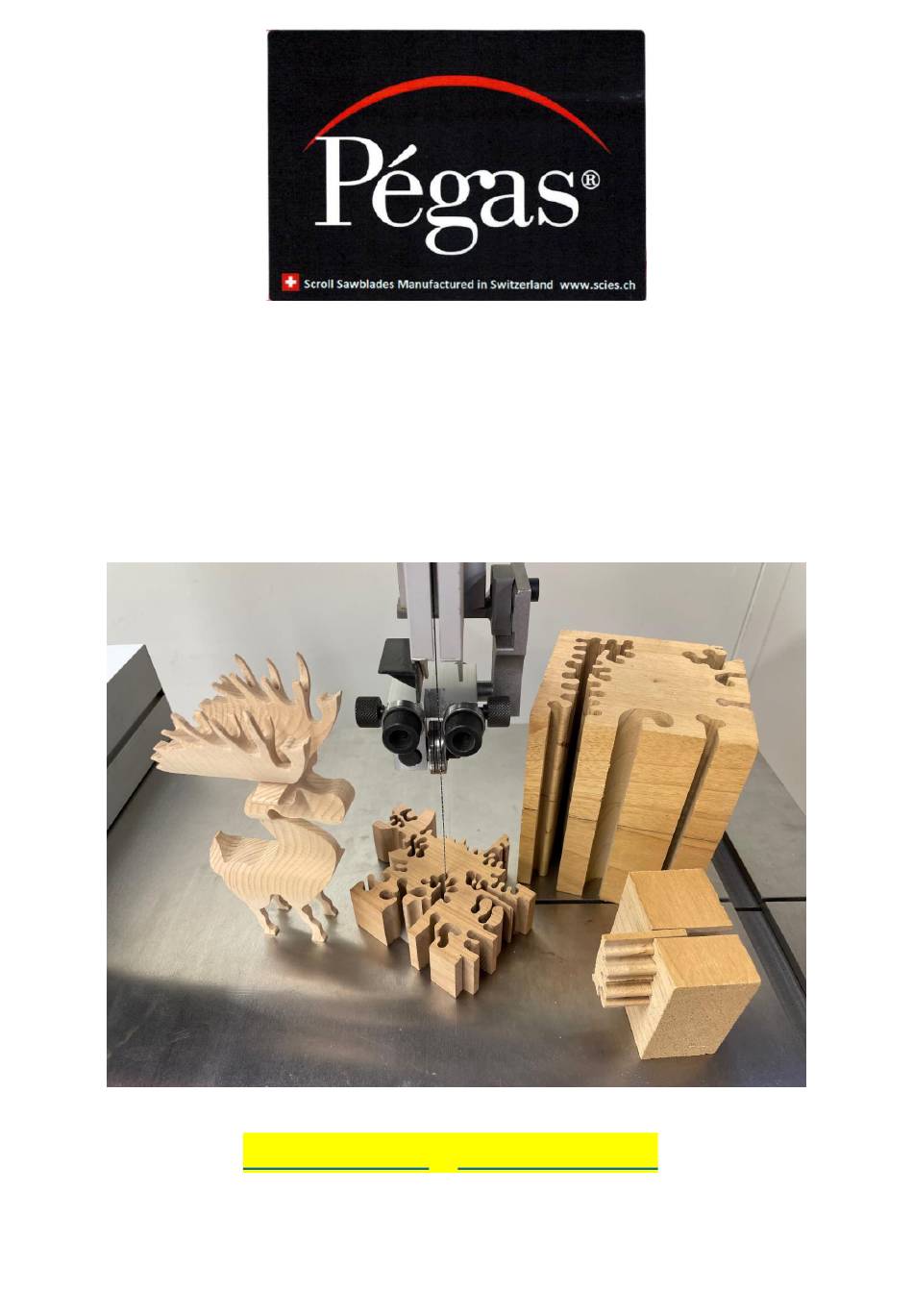

- Seite 1 ANLEITUNG ZUR MONTAGE DER LAUBSÄGEFÜHRUNGEN ZUR SRP13 DUAL www.scies.ch www.pegas.ch 1/13...
-
Seite 2: Einleitung
Handbuch der Maschine beschrieben sind. Ziehen Sie den Netzstecker des Geräts aus der Steckdose. Einleitung: Wir gratulieren Ihnen zum Kauf Ihrer Pegas DUAL-Bandsäge. Folgen Sie den Schritten der Erstmontage, Schritt für Schritt. Das Auswechseln vom herkömmlichen Sägen zum Laubsägen dauert nur noch wenige Minuten, da die Laubsägeführungen (Kugellager) nicht mehr ausgebaut werden müssen. -
Seite 3: Vorbereitung Der Maschine
Vorbereitung der Maschine: • Entfernen Sie den herkömmlichen Schneideeinsatz vom Tisch. (Fig 1) Figure 1 • Entfernen des unteren Klingenschutzes (Maschinenhandbuch Seite 10 Fig.16) • Entspannen und entfernen des herkömmlichen Sägebandes. (Maschinenhandbuch Seite 25 Fig.71 - • Die Maschine auf "hohe Geschwindigkeit" einstellen (Maschinenhandbuch Seite 27 Fig.83 - 3/13... -
Seite 4: Montage Der Führungsrolle An Der Unteren Führung
Montage der Führungsrolle an der unteren Führung: • Demontieren der unteren klassischen Führungsrolle (Maschinenhandbuch Seite 11 Fig.21) • Montieren der M6 x 18 Schraube, der Vierkantmutter und die 2 Unterlegscheiben an einer der Führungsrolle (Fig 2) > > Das auf dem Lager eingeprägte Symbol zeigt die zu verwendende Nute an: Band #12 Band #9 UNTEN muss die linke Nut des verwendeten Laubsägeband entsprechen. -
Seite 5: Montage Der Führungsrolle An Der Oberen Führung
Montage der Führungsrolle an der oberen Führung: • Demontieren der oberen klassischen Führungsrolle. (Fig 8) • Lösen der beiden Befestigungsschrauben und die Führung von der Achse rausziehen. (Fig 9) Figure 8 Figure 9 Montage der Führungsrolle auf die Führung: > >... - Seite 6 Montage des Laubsägebands: • Laubsägeband an die Räder montieren (Maschinenhandbuch Seite 8 Fig.02-03-04-05) • Halten Sie das Band mit zwei Stücken Klebeband oder zwei Klammern IN DER MITTE des oberen Rads fest (Fig 14-15) Figure 14 Figure 15 • Spannen Sie das Band mit dem oberen Rad ausreichend, um eine gute Steifigkeit zu erreichen, und halten Sie das Band manuell IN DER MITTE des unteren Rades fest (Fig 16) •...
-
Seite 7: Einstellen Der Oberen Führung Am Laubsägeband
Einstellen der oberen Führung am Laubsägeband: • Die beiden seitlichen Lager wurden schon auseinandergezogen (Fig 19). • Stellen Sie die Führung auf der Befestigungsachse mit den beiden Schrauben M6 x 12 seitlich so ein (Fig 18), dass die RECHTE Nut des Lagers genau in der Achse der Klinge liegt (Fig 18-19). -
Seite 8: Einstellen Der Unteren Führung Am Laubsägeband
Einstellen der unteren Führung am Laubsägeband: • Diese Einstellung kann vorgenommen werden, indem man die Position der Führung durch die Öffnung des Tischeinsatzes beobachtet (Fig 22). Figure 22B Figure 22 • Lösen Sie die 2 Schrauben, mit denen die Führung befestigt ist (Fig 22B). -
Seite 9: Zentrieren Des Laubsägebands Auf Dem Oberen Rad
Zentrieren des Laubsägebands auf dem oberen Rad: • Drehen Sie das Rad von Hand in Sägerichtung, während Sie die Neigungsschraube des Rads vorsichtig verstellen. Im Uhrzeigersinn: Das Sägeband bewegt sich auf dem Rad nach hinten. Gegen den Uhrzeigersinn: Das Sägeband bewegt sich auf dem Band nach vorne (Fig 25 et 26). -
Seite 10: Einschalten Und Kontrollen
• Starten Sie die Maschine und prüfen Sie, dass das Laubsägeband im Betrieb richtig in der Mitte der Räder bleibt/sitzt. • Stoppen Sie die Maschine und passen Sie ggf. die Einstellungen an. Ihre Pegas Maschine ist bereit zum Laubsägen! Tipps für die ersten Versuche: • Um zu verhindern, dass das Sägeband aus der Lager Nut herausspringt: Beim Kurven-Sägen immer einen Schub auf dem Band beibehalten. -
Seite 11: Wechsel Von Der Laubsägekonfiguration Zum Klassischen Sägen
Wechsel von der Laubsägekonfiguration zum klassischen Sägen: • Die Rückkehr zur klassischen Sägekonfiguration erfordert keinen Kugellagerwechsel. o Laubsägeband entspannen und entfernen. Tischeinlage entfernen. Die obere Führung in die hintere Position bringen und dann in die klassische Sägeposition schwenken (Fig 29-30-31). Laubsägeposition Klassische Sägeposition Figure 29... -
Seite 12: Einstellen Der Unteren Führung Am Laubsägeband Auf Dem Klassischen Sägeband
(Fig 40). • Tischeinsatz für Klassisches sägen montieren (Fig 41). NB: Es ist wichtig, dass sich die Laubsägelager beim Sägen drehen, damit sie nicht abgenutzt werden. Figure 41 Figure 40 Ihre Pegas Maschine ist bereit für das klassische Sägen! 12/13... - Seite 13 Pégas® FEINSCHNITT-SÄGEBÄNDER Diese einzigartigen Sägebänder werden aus dem weltweit besten Stahl hergestellt und mit modernster Technologie bearbeitet. Wir bieten aufgrund unserer 50 Jahre Erfahrung im Bereich der Herstellung von Präzisions-Sägeblättern ein innovatives und fertiges und ausgereiftes Produkt an, dessen Leistung sogar die Erwartungen der wohl anspruchsvollsten Anwender übertrifft.
