SUNVIEW | MONTAGE
Vor der Montage
WARNUNG – Unfallgefahr. Die Montage immer mindestens zu zweit durchführen.
Für die sichere Montage des Schiebetürsystems sind die statischen Anforderungen und bauseitigen Gegebenheiten zu berücksichtigen.
Schrauben und Dübel sind nicht im Lieferumfang enthalten. Abhängig von der Beschaffenheit der Materialien müssen geeignete Dübel und
Schrauben zur Befestigung der Profile gewählt werden.
| Entferne die Verpackung und entsorge sie umweltgerecht.
| Prüfe die Einbaumaße vor Ort, bevor Du mit der Montage beginnst.
Erklärung der Symbolik
Blickrichtung
Innenseite (zum Haus hin)
Positionsnummer der Teile
Montageschritte
i

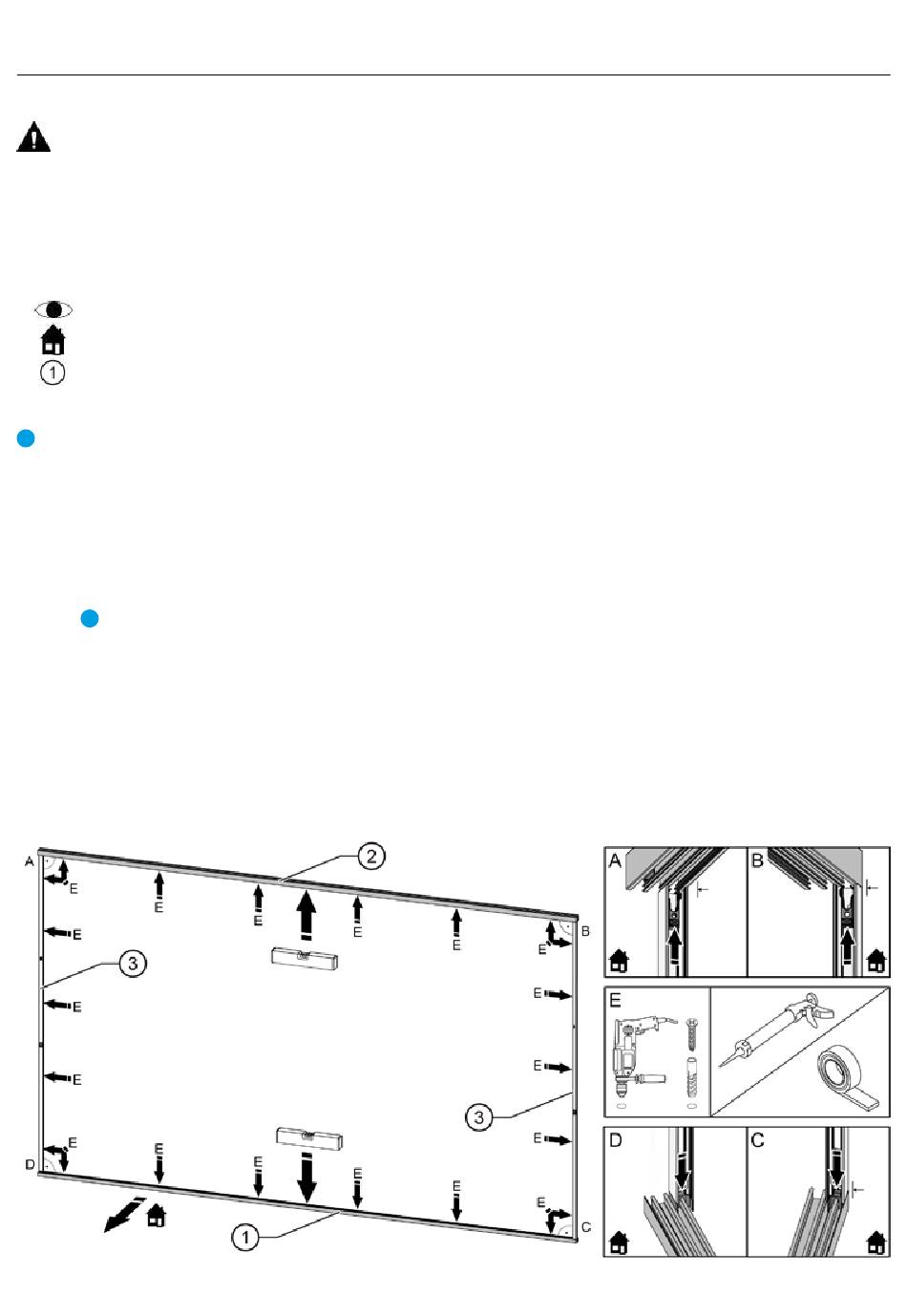

Die nachfolgende Montage ist exemplarisch für ein 3-bahniges Schiebetürsystem beschrieben.
01
Bodenprofil
| Richte das Bodenprofil 1 auf dem Fundament waagerecht aus, sodass die Ausfräsungen für den Wasserablauf nach außen zei-
gen.
| Stelle sicher, dass das Bodenprofil über die gesamte Länge aufliegt.
| Verschraube das Bodenprofil mit dem Fundament.
02
Deckenprofil
| Richte das Deckenprofil 2 unter der Decke so aus, dass die Innenkanten von Deckenprofil und Bodenprofil zueinander fluchten.
i
Als Hilfestellung zum Ausrichten des Deckenprofils können die Wandprofile 3 genutzt werden.
| Verschraube das Deckenprofil mit der Decke.
| Stelle sicher, dass das Deckenprofil waagerecht ausgerichtet ist und über die gesamte Länge aufliegt.
03
Wandprofile
| Falls notwendig, kürze die Wandprofile 3 auf das tatsächliche Einbaumaß zwischen Boden- und Deckenprofil.
| Verschraube die Wandprofile mit der Wand. ACHTUNG – Beachte die Einbaulage, siehe Detailzeichnungen A, B, C, D.
04
Abdichtung
| Dichte alle Profile umlaufend, innen und außen, mit Silikon oder Dichtungsband ab.
6 | SUNVIEW
