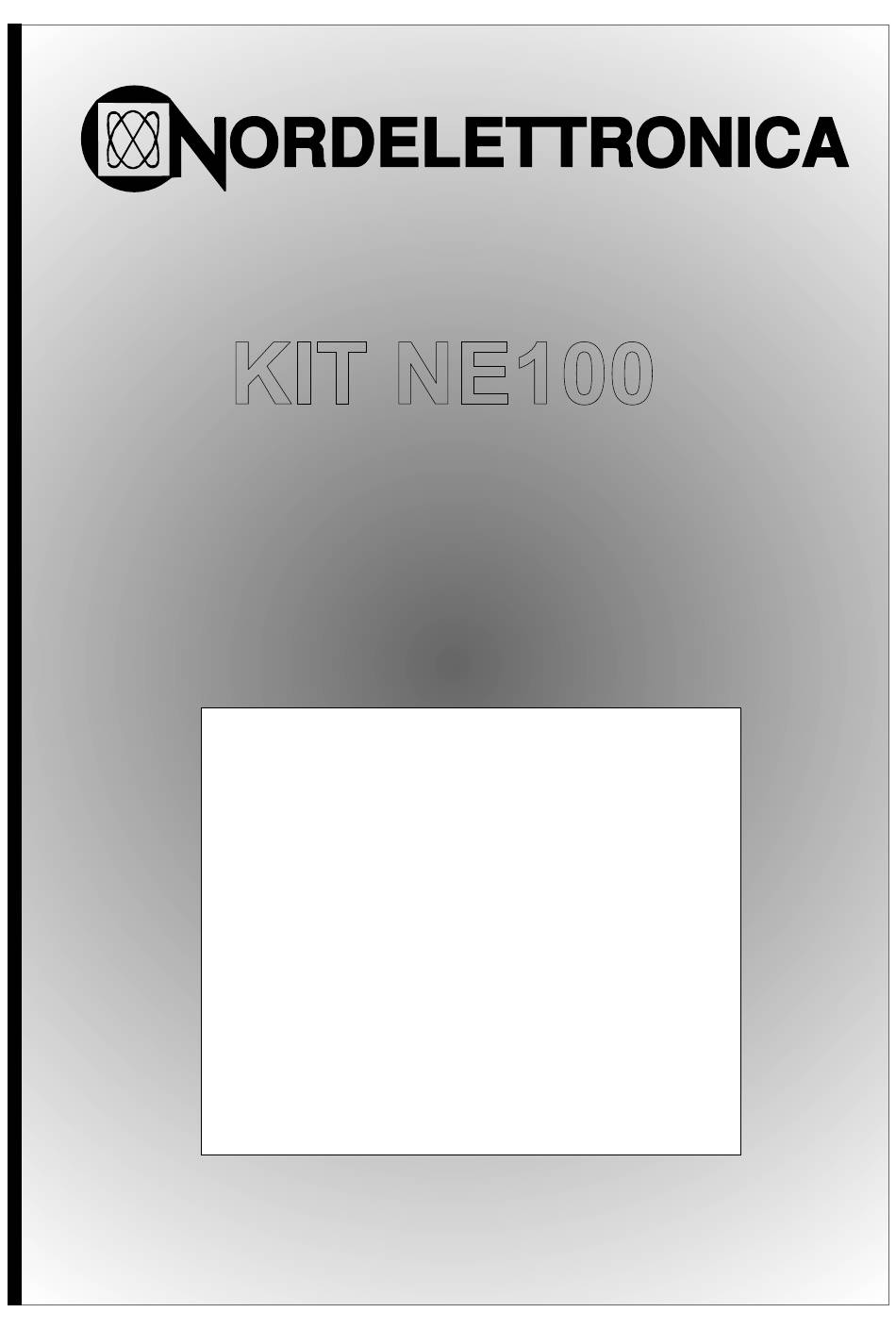

- Seite 1 KIT NE100 ISTRUZIONI D’USO IINSTRUCTIONS MANUAL INSTRUCTIONS D’EMPLOI BEDIENUNGSANLEITUNG...
- Seite 2 (11) (10) (12) (13) mod. NE101 Fig. 1 mod. NE102 Fig. 2 mod. NE100 Fig. 3 ALIMENTATORE - CARICA BATTERIA 200W MOD. TE43 mod. TE43 Fig. 4 INGRESSO 230V 1.5A 50/60Hz USCITA MAX 14.4V ORDELETTRONICA >45Ah 230V...
-
Seite 18: Bedienung
BEDIENPANEL NE101 Fig. 1 BEDIENUNG: - (1) Drücker mit LED-Anzeige (7) für Ein- und Ausschalten des Innenlichtes. - (2) Drücker mit LED-Anzeige (8) für Ein- und Ausschalten des Aussenlichtes. (Das Aussenlicht erlischt automatisch bei laufendem Motor;der Lichtschalter für das Innenlicht wirkt auch als Generalschalter für die Aussenleuchte). - (3) Drücker mit LED-Anzeige (9) für Ein- und Ausschalten der Pumpe. - Seite 19 BEDIENPANEL NE102 Fig. 2 Bedienungen: - (1) Knopf mit Kontrolllampe um die Lichte einzuschalten und auszuschalten. - (2) Drucktaste mit Signallampe für das Einschalten oder Ausschalten der Außenbeleuchtung. (Die Außenbeleuchtung schaltet automatisch ab, wenn der Motor gestartet wird und der Lichtschalter für die Innenbeleuchtung funktioniert auch als Hauptschalter für die Außenbeleuchtung).
-
Seite 20: Zeichenerklärung
ABZWEIGDOSE NE100 Fig. 3 ZEICHENERKLÄRUNG Sicherung 10A direkt an die Service-Batterie für die Versorgung von Ofen/Boiler und Gaszündungen (Herd, Kühlschrank, usw.) Angeschlossen. Sicherung 10A, angeschlossen an den Pumpenschalter für die Versorgung der Wasserpumpe. Sicherung 10A , direkt angeschlossen an die Service-Batterie für die Versorgung der elektrischen Stufe. Sicherung 20A für die Versorgung des Kühlschranks. -
Seite 21: Anschlüsse
ANSCHLÜSSE: SCHALTFELD JP2: 4-poliger Stecker für den Anschluss an das AUSGANG SPULENSTEUERUNG KUPPLUNGSRELAIS Schaltfeld über das vorgesehene Kabel.. Ausgang (-) für die Steuerung der Spule des TANK (S1) JP3: Kupplungsrelais (RE7 Abb. 5), wenn außen 1. NEGATIV montiert. 2. 1/3 Frischwassertank 3. -
Seite 22: Technische Eigenschaften
LADEGERAT 200W TE43 Fig. 4 Vor dem Laden die Gebrauchsanweisungen sorgfältig durchlesen. Nur für den Gebrauch in Innenräumen/Nicht dem Regen aussetzen BESCHREIBUNG: Das TE43 ist ein Batterie-Ladegerät für Bleiakkumulatoren. Die Batterien müssen eine Nennspannung von 12V und eine Mindestleistung von 45 Ah aufweisen. BETRIEBSWEISE: Das Ladegerät arbeitet mit einem Algorithmus, dank dem die Ladezeit erheblich verkürzt wird und die Batterien nicht bleibend beschädigt werden. - Seite 23 Fig. 5...
