- Seite 36 DEUTSCH Wichtige Sicherheitshinweise Lesen Sie vor der Installation oder Verwendung diese Anleitung sorgfältig durch. Bewahren Sie die Anleitung für den späteren Gebrauch auf. Prüfen Sie den Wechselrichter bei Erhalt auf eventuelle Transportschäden. Wenden Sie sich an unseren örtlichen Vertriebspartner oder an unser Unternehmen, wenn Sie Hilfe benötigen. Halten Sie das Produkt von Regen, Staub, Vibrationen, Korrosion und elektromagnetischen Störungen fern.

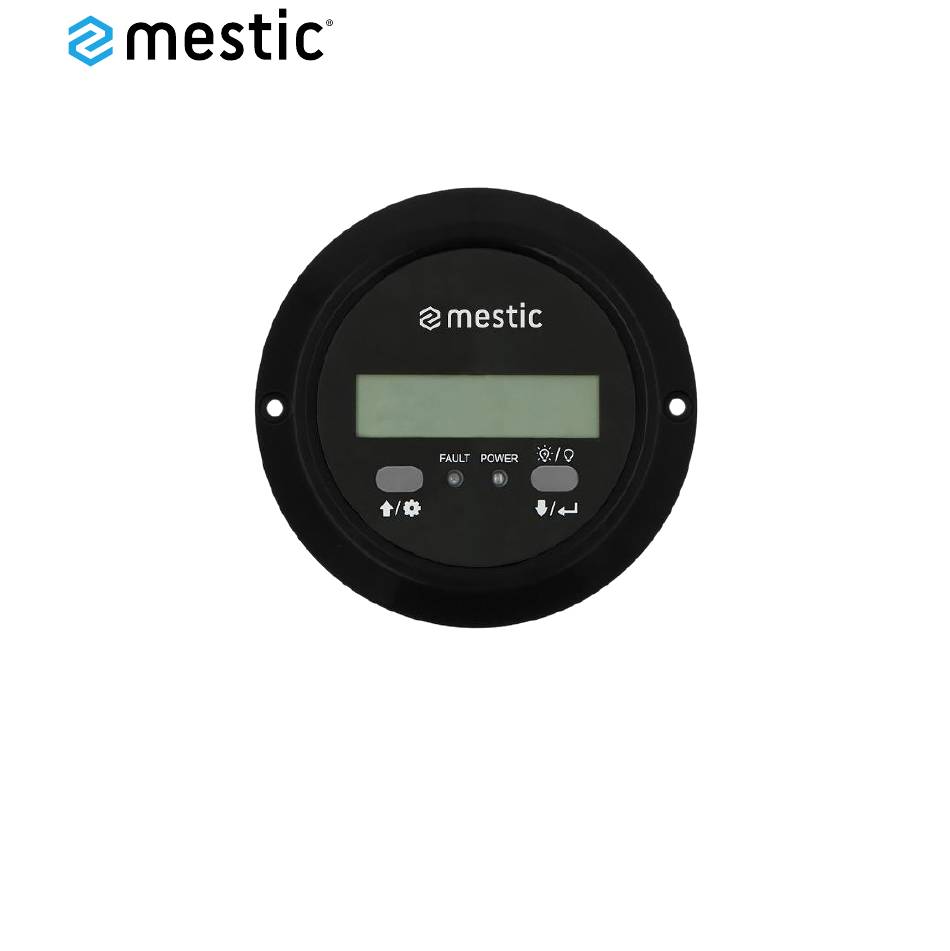

- Seite 37 Merkmale LCD-Display Aufwärts-/Einstelltaste Fehleranzeige (rot) Schraubenloch Abwärts-/OK-Taste/Lastschalter* Betriebsanzeige (blau) *In der Echtzeit-Benutzeroberfläche drücken Sie 2 Sekunden lang auf , um die Last auszuschalten (Standardeinstellung: ein); drücken Sie erneut 2 Sekunden lang, um die Last einzuschalten.
- Seite 38 Fernklemme Summer Wechselrichterklemme Wechselrichter- und Fernklemme:...
- Seite 39 Anschluss Schließen Sie den MT91 an einen Wechselrichter an: Schließen Sie die „Wechselrichterklemme“ des MT91 und den RJ45-Anschluss des Wechselrichters mit dem RS485-Kommunikationskabel (mitgeliefertes Zubehör, Modell: CC-RJ45-3.81-100U) an. Die Kabellänge kann entsprechend den Anforderungen des Kunden angepasst werden. Schließen Sie den MT91 an ein Zusatzmodul an: Schließen Sie die „Fernklemme“...
- Seite 41 Tasten Taste Funktion Anweisung Drücken Parameter nach oben verschieben/erhöhen • In der Echtzeit-Benutzeroberfläche (die Standard- Benutzeroberfläche nach dem Einschalten des Geräts) 2 Sekunden lang drücken, um die Einstellungs- 2 Sek. lang Benutzeroberfläche aufzurufen. drücken. • In der Einstellungs-Benutzeroberfläche 2 Sekunden lang drücken, um die spezifische Benutzeroberfläche für die Parameterkonfiguration aufzurufen.
- Seite 42 Echtzeit-Benutzeroberfläche In der Echtzeit-Benutzeroberfläche (d.h. der Standard-Benutzeroberfläche nach dem Einschalten des Geräts) drücken Sie bitte oder , um die folgenden Parameter zyklisch anzuzeigen. Batteriespannung Lastspannung Laststrom Lastfrequenz Lastleistung Hinweis: bedeutet, dass die Last eingeschaltet ist. bedeutet, dass die Last ausgeschaltet ist. Einstellungs-Benutzeroberfläche Parameterkonfiguration:...
- Seite 43 Drücken Sie in der Echtzeit-Benutzeroberfläche 2 Sek. lang die Taste , um die Benutzeroberfläche für die Einstellung der Parameter aufzurufen. Drücken Sie oder , um den zu konfigurierenden Parameter auszuwählen. Drücken Sie 2 Sek. lang , um die Konfigurations-Benutzeroberfläche des angegebenen Parameters aufzurufen.
- Seite 44 Wenn die tatsächliche Lastleistung niedriger ist als der PSI-Wert (die Leistung zum Aktivieren des Energiesparmodus), schaltet das System automatisch in den Energiesparmodus. In diesem Modus wird der Geräteausgang für 1 Sek. eingeschaltet und dann für 5 Sek. ausgeschaltet. Wenn die tatsächliche Lastleistung den PSO-Wert (die Leistung zum Deaktivieren des Energiesparmodus) übersteigt, verlässt der Wechselrichter automatisch den Energiesparmodus und nimmt den normalen Betrieb wieder auf.
- Seite 45 Drücken Sie die Taste oder , um den PSO-Parameter einzustellen. Drücken Sie die Taste , um den PSO-Wert um 1 zu verringern. Drücken Sie die Taste , um den PSO-Wert um 1 zu erhöhen. Halten Sie die Taste gedrückt, um den PSO-Wert um 10 zu erhöhen. Nach zehnmaligem Hinzufügen wird der PSO-Wert jedes Mal um 100 erhöht.
- Seite 46 Halten Sie die Taste gedrückt, um den PSI-Wert um 10 zu erhöhen. Nach zehnmaligem Hinzufügen wird der PSI-Wert jedes Mal um 100 erhöht. Wenn die Taste losgelassen wird, halten Sie sie erneut gedrückt, um den obigen Vorgang zu wiederholen. Hinweis: Der Einstellungsparameter darf den benutzerdefinierten Grenzwert (siehe Tabelle unten) nicht überschreiten, sonst kehrt er zum Anfangswert zurück, um die Schleife zu starten.
- Seite 47 Benutzerdefinierte Parameter: Display Parameter Standard Benutzerdefiniert Ausgangsspannungsklasse 230 V AC 220 V AC/230 V AC/240 V AC Ausgangsfrequenzklasse 50 Hz 50 Hz/60 Hz LCD- 30 Sek./ 60 Sek./100 Sek. (durchgehen 30 Sek Hintergrundbeleuchtungszeit EIN) Energiesparmodus Aktiv EIN/AUS Energiesparen Ein 20 VA 20 VA ~ (20 %*Nennleistung) Energiesparen Aus 40 VA...
- Seite 48 12 V: 16 V 12 V: 12,5 V~16,2 V; Schrittgröße 0,1 V Überspannungs- 24 V: 32 V 24 V: 23 V-32,2 V; Schrittgröße 0,1 V Abschaltspannung 48 V: 64 V 48 V: 44 V-64,4 V; Schrittgröße 0,1 V 1) Nachdem Sie die mit gekennzeichneten Parameter konfiguriert haben, startet der Wechselrichter automatisch neu.
- Seite 49 Eingangsspannungsschutz Status Der Ausgang wird sofort auf AUS geschaltet. Die blaue Anzeige blinkt schnell. Der Summer piept. Überspannungsschutz Auf dem LCD-Display wird Folgendes angezeigt Die blaue Anzeige ist AN, ohne zu blinken. Überspannungs-Wiederherstellungsschutz Die Ausgangsspannung ist normal. Der Ausgang wird sofort auf AUS geschaltet. Die blaue Anzeige blinkt langsam.
- Seite 50 Fehlercodes Fehlercode Fehler Summer Betriebsanzeige Fehleranzeige • Wechselrichter- Übertemperatur • Kühlkörper- Pieptöne Übertemperatur Blinkt schnell (1 Eingangsüberspannung Pieptöne Blinkt langsam Eingangsunterspannung Pieptöne (1/4 Hz) Blinkt schnell (1 Ausgangskurzschluss Pieptöne Blinkt langsam Ausgangsüberlastung Pieptöne (1/4 Hz) Abnormale Ausgangsspannung Pieptöne...
