Allnet Sunlight High Performance Kurzanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Allnet Sunlight High Performance
Inhaltszusammenfassung für Allnet Sunlight High Performance

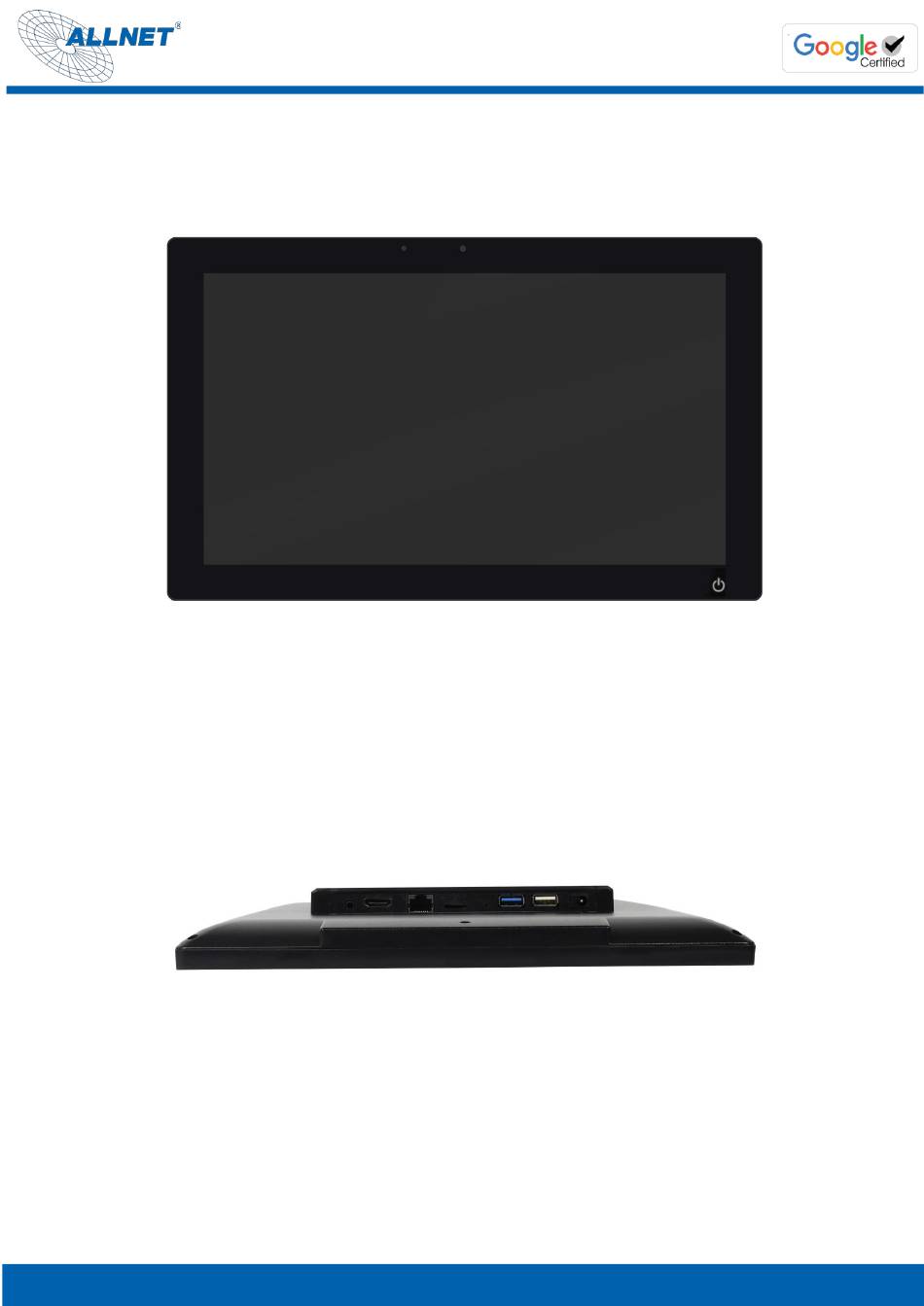

- Seite 1 Kurzanleitung ALLNET High Performance Displays Art.Nr.: 221930,219492 www.allnet.de...
-
Seite 2: Inhaltsverzeichnis
Einstellungen „Display automatisch ausschalten“ ....................31 Verbindung zum Google Play Store ........................32 App beenden ..............................33 Funktion Splitscreen: ............................34 Screenshot erstellen ............................34 Display Rotation ..............................36 Update Firmware: ............................... 38 Update über USB mit OTA Image: ........................39 CE ..................................1 www.allnet.de... -
Seite 3: Verpackungsinhalt
• Gedruckte Kurzanleitung • 15 / 21 Zoll Allgemeines Das ALLNET High Performance Display mit RK3588 ist ein High Brightness Display mit WiFi 6- und USB-C-Unterstützung sowie Power over Ethernet (PoE)-Fähigkeit. Dieses Display wurde für eine hochwertige Videoleistung für Digital Signage Anwendungen entwickelt, mit einer Auflösung von bis zu 1920x1080 Pixeln und... -
Seite 4: Warnhinweise
Das Signalwort „WARNUNG“ kennzeichnet eine Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! Das Signalwort „VORSICHT“ kennzeichnet eine Warnung vor möglichen mittleren und oder leichten Verletzungen! Das Signalwort „ACHTUNG“ kennzeichnet mögliche Sachschäden. „Hinweis“ kennzeichnet nützliche oder wichtige Informationen zum Produkt. www.allnet.de... -
Seite 5: Richtlinien Und Normen
• RoHS-Richtlinie 2011/65/EU. Hiermit erklärt die ALLNET Computersysteme GmbH, dass die ALLNET PoE Displays in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Richtlinien und der Richtlinie 2014/53/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://ce.allnet.de und am Ende der Anleitung. -
Seite 6: Entsorgung Der Verpackung
Als Verbraucher sind Sie verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Fest verbaute Gerätebatterien oder Akkus dürfen bei einer Entsorgung über die Sammelstelle im Gerät verbleiben. www.allnet.de... -
Seite 7: Allgemeine Sicherheit
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Das Steckernetzteil aus der Steckdose ziehen, falls das Gerät über einen längeren Zeitraum nicht benutzt wird. • Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen. www.allnet.de... -
Seite 8: Sicherheitshinweis Zur Aufstellung Des Gerätes
Sicherheitshinweis zur Reparatur und Wartung • Reparaturen und Wartungsarbeiten dürfen ausschließlich vom Kundendienst oder durch vom Hersteller autorisiertes Fachpersonal vorgenommen werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. • Regelmäßige Wartungen durch den Hersteller sind nicht nötig. www.allnet.de... - Seite 9 • Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose. • Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden. • Es ist verboten, Umbauten am Gerät vorzunehmen. • Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden. www.allnet.de...
-
Seite 10: Bestimmungsgemäße Verwendung
Das Gerät ist für die Verwendung innerhalb geschlossener Räume konzipiert und muss vor übermäßigen Staub, extremen Temperaturen, Nässe und Kondensation geschützt werden. Die Umgebungsvoraussetzungen werden folgendermaßen angegeben: Betriebsbedingungen: Temperatur 0° - +40° Luftfeuchtigkeit 20% - 80% nicht kondensierend Lagerbedingungen: Temperatur 0° - +60° Luftfeuchtigkeit 10% - 90% nicht kondensierend www.allnet.de... -
Seite 11: Technische Details
Microphone cancellation G-sensor Support 90 degrees Other Camera Power Language Multi-language Certificates CE/FCC Power Type Adapter Input Voltage DC 12V/5A Power consumption ≤25W -20℃---60℃ Storage Temperature Working Surrounding 0℃---50℃ 10~90%RH Working Temperature Accessories Adapter Adapter,12V/5A Working User manual Surrounding www.allnet.de... - Seite 12 Steckernetzteil Hersteller FJ-SW20261203000 100-240Vac Eingangsspannung 50/60Hz Eingangsfrequenz 1.5A Eingangsstromstärke Ausgangsspannung Ausgangsstrom Ausgangsleistung 87,40% Durchschnittliche Effizienz im Betrieb 75,59% Effizienz bei geringer Last (10 %) 0.1W Max Leistungsaufnahme bei Nulllast Energieeffizienzklasse www.allnet.de...
-
Seite 13: Abmessungen
Abmessungen Tablet 15 Zoll www.allnet.de... -
Seite 14: Tablet 21 Zoll
Tablet 21 Zoll www.allnet.de... -
Seite 15: Bedienung
Bedienung Dies ist eine Anleitung für Android im Allgemeinen und über Sonderfunktionen der ALLNET Displays. Schließen Sie das Tablet an die Stromversorgung an. Das Tablet startet automatisch. Einstellungen ändern www.allnet.de... -
Seite 16: Automatischer Start Einer Anwendung
Um zwei Apps gleichzeitig nebeneinander darzustellen, müssen die Apps erstmals geöffnet gewesen sein. Dann klicken Sie auf das Viereck und auf das Symbol oben in der Mitte. Auf Links teilen klicken. Nun wählen Sie die zweite App aus, welche auf dem Bildschirm geteilt werden soll. www.allnet.de... -
Seite 17: Fixierung Einer App
Bitte beachten Sie das nach einem Neustart diese Anordnung verloren geht. Fixierung einer APP Zur Beachtung: Die Funktionsweise ist einfach und ist nur ein einfacher Schutz vor unbefugtem Zugriff. Die APP kann dennoch durch eine Tastenkombination beendet werden. Eine professionelle Kiosk APP finden Sie im Playstore unter „FullyKiosk Browser“. www.allnet.de... - Seite 18 Dort gehen Sie bitte zu dem Punkt „Weitere Sicherheitseinstellungen“ und klicken auf Bildschirmfixierung. www.allnet.de...
- Seite 19 Als Option können Sie auch eine Sicherheit einbauen, welche bei Beendigung der APP, das Tablet sperrt. Um die Displaysperre zu aktivieren klicken Sie auf das Viereck in der Navigationsleiste, dort finden Sie die zuletzt geöffneten APPs. Klicken Sie auf das mittlere Symbol an der zu verwendenden App am oberen Rand. www.allnet.de...
-
Seite 20: Einrichtung Ethernet
Diese Bildschirmfixierung ist nach einem Neustart nicht mehr aktiv und die Prozedur zur Fixierung muss erneut durchgeführt werden. Einrichtung Ethernet Öffnen Sie die „ Einstellungen“ Wählen Sie „Netzwerk&Internet“, klicken Sie anschließend auf „Mehr“ www.allnet.de... -
Seite 21: Einrichtung W-Lan
Ethernet wird automatisch aktiviert sobald ein Netzwerkkabel mit einer Netzwerkverbindung angeschlossen wird. Die Ethernet Verbindung wird vor einer WLAN Verbindung bevorzugt. Einrichtung W-LAN Öffnen Sie die App „Einstellungen“ Wählen Sie „Drahtlos & Netzwerk“, klicken Sie anschließend auf Wi-Fiund aktivieren Sie den Schalter www.allnet.de... - Seite 22 Wählen Sie das gewünschte WLAN Netzwerk aus und geben Sie gegebenenfalls das Passwort ein Nach erfolgreich hergestellter Verbindung, verbindet sich das Tablet automatisch mit dem Netzwerk, wenn es sich in Reichweit befindet. www.allnet.de...
-
Seite 23: Einstellungen Sprache Ändern
Eine statische Netzwerkverbindung können Sie unter IP Setting einrichten. Durch den Klick auf „static“ können Sie die IP-Adresse, Gateway und DNS Server einrichten. Einstellungen Sprache ändern Öffnen Sie die App „Einstellungen“ Wählen Sie unter „System“, anschließend „Sprache & Eingabe“, klicken Sie anschließend auf Sprache und wählen Sie die gewünschte Sprache aus www.allnet.de... - Seite 24 www.allnet.de...
-
Seite 25: Einstellungen Zeitzone, Datum Und Uhrzeit Ändern
Die Sprache aktivieren Sie, indem Sie am rechten Rand die Sprache nach oben ziehen. Einstellungen Zeitzone, Datum und Uhrzeit ändern Öffnen Sie die App „Einstellungen“ den Punkt „System“ aus. Wählen Sie den Menüpunkt „Datum und Uhrzeit“ aus dem Menüpunkt „System“. www.allnet.de... - Seite 26 Die passende Zeitzone können Sie entweder automatisch über das Netzwerk beziehen oder manuell über den Punkt „Zeitzone auswählen“ ändern. www.allnet.de...
- Seite 27 www.allnet.de...
-
Seite 28: Einstellungen Displaysperre
Unter dem Punkt „Gerätesicherheit/Displaysperre“ können Sie dann unter anderem eine PIN zum entsperren des Tablets vergeben. Einstellung Lautstärke ändern Öffnen Sie die App „Einstellungen“ Wählen Sie den Menüpunkt „Töne“ aus dem Menüpunkt „Gerät“. Hier können Sie die Lautstärke für Medienwiedergabe, Wecker und Benachrichtigungen einstellen. www.allnet.de... -
Seite 29: Einstellungen Display
Einstellungen Display Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Helligkeitsstufe, jetzt können Sie die Helligkeit stufenlos einstellen. Neben der Helligkeit, können Sie auch den Hintergrund ändern oder ein Bildschirmschoner wählen. www.allnet.de... -
Seite 30: Navigationsleiste/Statusleiste Ausblenden
Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, schalten Sie anschließend „Show NavigationBar/ or Phone StatusBar“, aus. Sie können auch das Tablet mit einer Maus und einer Tastatur bedienen. Die linke Taste ist der „Mausklick“, die rechte Maustaste ist die „Zurück“ Taste www.allnet.de... -
Seite 31: Einstellungen „Display Automatisch Ausschalten
Einstellungen „Display automatisch ausschalten“ Öffnen Sie die App „Einstellungen“ Wählen Sie „Display“, klicken Sie anschließend auf Erweitert/ Ruhezustand, jetzt können Sie die Ausschaltzeit des Displays einstellen. Durch aktivieren des Menüpunktes „Nie“ bleibt der Bildschirm bis zum Ausschalten des Tablets durchgehend aktiv. www.allnet.de... -
Seite 32: Verbindung Zum Google Play Store
Zeit aktualisieren, deshalb angeschaltet und an der Internetverbindung belassen. Diese App kann auch von ext. Downloadseiten wie APK Mirror heruntergeladen werden. Bitte beachten Sie das der Download von ext. Seiten riskant sein kann. Wir übernehmen hierfür keine Haftung! www.allnet.de... -
Seite 33: App Beenden
App beenden Klicken Sie auf das rechteckige Symbol in der unteren Navigationsleiste. Im Anschluss bekommen Sie alle aktiven Apps angezeigt, die Sie dann nach Wunsch schließen können. www.allnet.de... -
Seite 34: Funktion Splitscreen
APP. Es öffnet sich ein Menü. Dort auf Splitscreen klicken und die zweite App per Klick auswählen. Diese müssen vorher geöffnet werden, damit man Sie auswählen kann. Screenshot erstellen Unter Einstellungen finden sie den Punkt „Screenshot“. Bei Klick öffnet sich ein Einstellungsfenster. Hier können Sie die Funktion in der Navigations-Bar anschalten. www.allnet.de... - Seite 35 www.allnet.de...
-
Seite 36: Display Rotation
Display Rotation Das Display kann Horizontal und auch Vertikal verwendet werden. Hierzu gehen Sie bitte unter die Einstellungen Display/Screen Rotation. In dem Pop-Up wählen Sie die Gradzahl der Rotation. Das Tablet startet nun neu im eingestellten Modus. www.allnet.de... - Seite 37 www.allnet.de...
-
Seite 38: Update Firmware
Dies kann zu Fehlern in der Erkennung des Tablets führen. Zum Flashen der Firmware benötigen Sie das AndroidTool_Release v5.1.1. Bitte schreiben Sie unseren Support zum Erhalt der Firmware und dem Downloadlink an, support@allnet.de. Hier die einzelnen Schritte: 1. Installieren Sie den Treiber "Release_DriverAssitant". -
Seite 39: Update Über Usb Mit Ota Image
Dies kann zu Fehlern in der Erkennung des Tablets führen. Zum Flashen der Firmware benötigen Sie das AndroidTool_Release v5.1.1. Bitte schreiben Sie unseren Support zum Erhalt der Firmware und dem Downloadlink an, support@allnet.de. Hier die einzelnen Schritte: 1. Installieren Sie den Treiber "Release_DriverAssitant". - Seite 40 The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device. The ALLNET Sunlight Displays conforms to the Council Directives of 2014/53/EU. This equipment meets the following conformance standards:...
