• Bei Red5-MODULE-DALI, die an einen Red5-PLUS-ROOM oder einen Red5-EDGE-
ROOM angeschlossen sind, liegt die Nummer des virtuellen Ports im Bereich von
11 bis 14.
• Bei
Red5-MODULE-DALI,
Einspeiseerweiterungen angeschlossen sind, liegt die Nummer des virtuellen
Ports im Bereich 15 bis 31.
So finden Sie die dem DALI-Gateway zugewiesene virtuelle Portnummer:
1. Wählen Sie in enteliWEB im linken Navigationsbereich den Red5-Controller.
2. Geben Sie in das Suchfeld iom ein, und drücken Sie die Eingabetaste.
3. Wählen Sie das Objekt IOM1, um es zu öffnen.
4. Suchen Sie unter Hardware-Geräte die Adresse des Red5-MODULE-DALI.
5. Suchen Sie anhand der letzten vier Ziffern der Moduladresse die Adresse des
zugehörigen Gateway-Knotens des Moduls. Die ersten beiden Ziffern dieser
Adresse bezeichnen die virtuelle Anschlussnummer des Gateways. Im folgenden

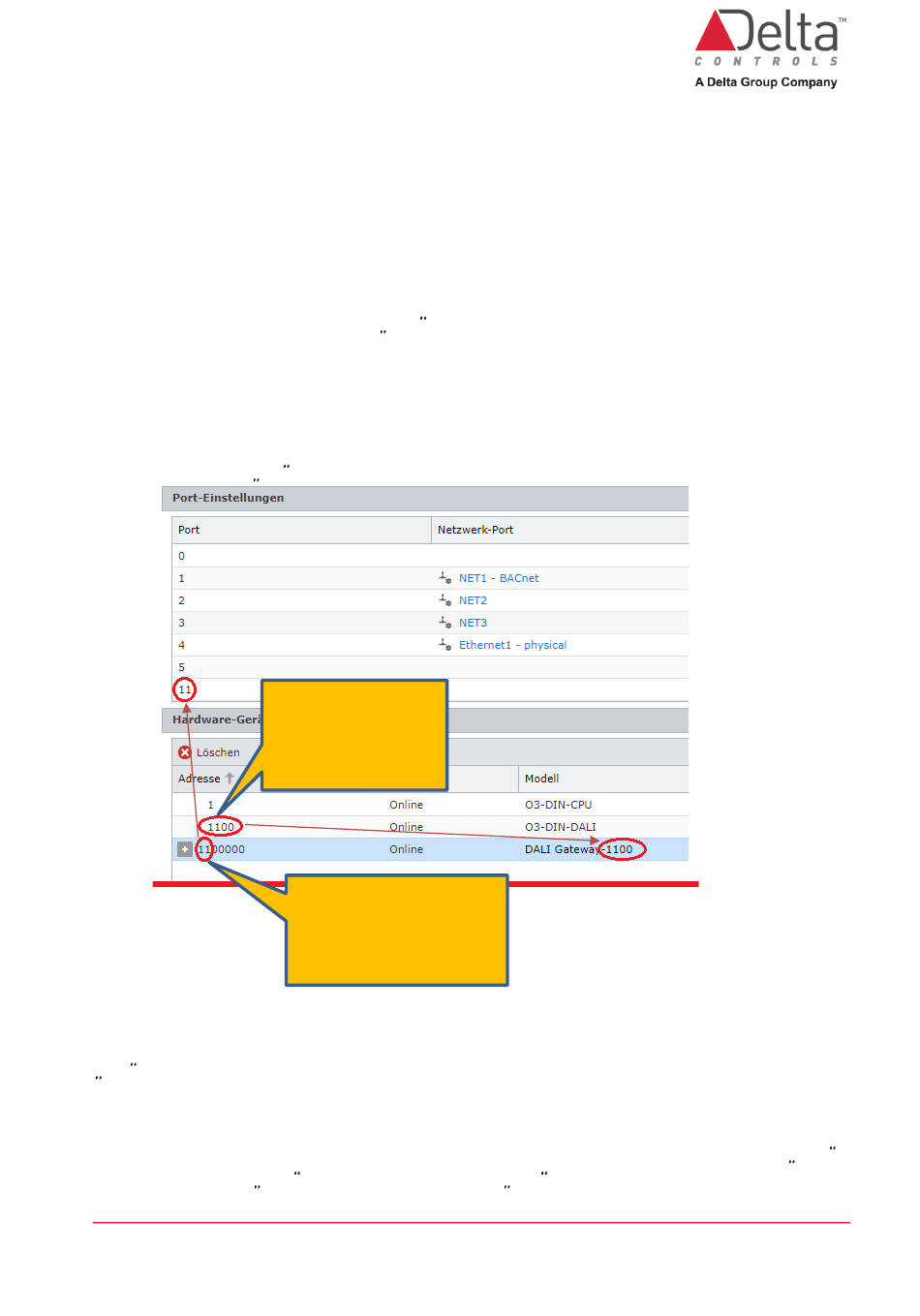

pp
Beispiel ist
Weitere Informationen zu den Red5-Geräteadressen auf der IOM-Objektseite
finden Sie im Hilfethema V4 Firmware IO Mapping (IOM) Object Reference.
DD ist die Geräteadresse. Bei Befehlen, die an bestimmte Vorschaltgeräte gerichtet
sind, ist dies die Kurzadresse des Vorschaltgeräts + 1. Für globale Befehle ist es 00 (die
für das DALI-Gateway reservierte Adresse).
Die letzten drei Ziffern der Objektinstanz stehen für eine DALI-Befehlsnummer ( nnn ),
Gruppennummer ( ggg ) oder Szenennummer ( sss ).
DE-Red5-MODULE-DALI Applikationsanleitung.docx
gleich 18.
Die letzten 4 Ziffern der
Moduladresse identifizieren
das zugehörige Netzwerk
des Moduls
Die
ersten
2
Ziffern
Netzwerkadresse bezeichnen den
dem Netz zugewiesenen virtuellen
Anschluss und das zugehörige
Modul
die
an
Red5-EXPAND-04-Leistungs-
der
© Delta Controls Germany 2023
Seite 9
