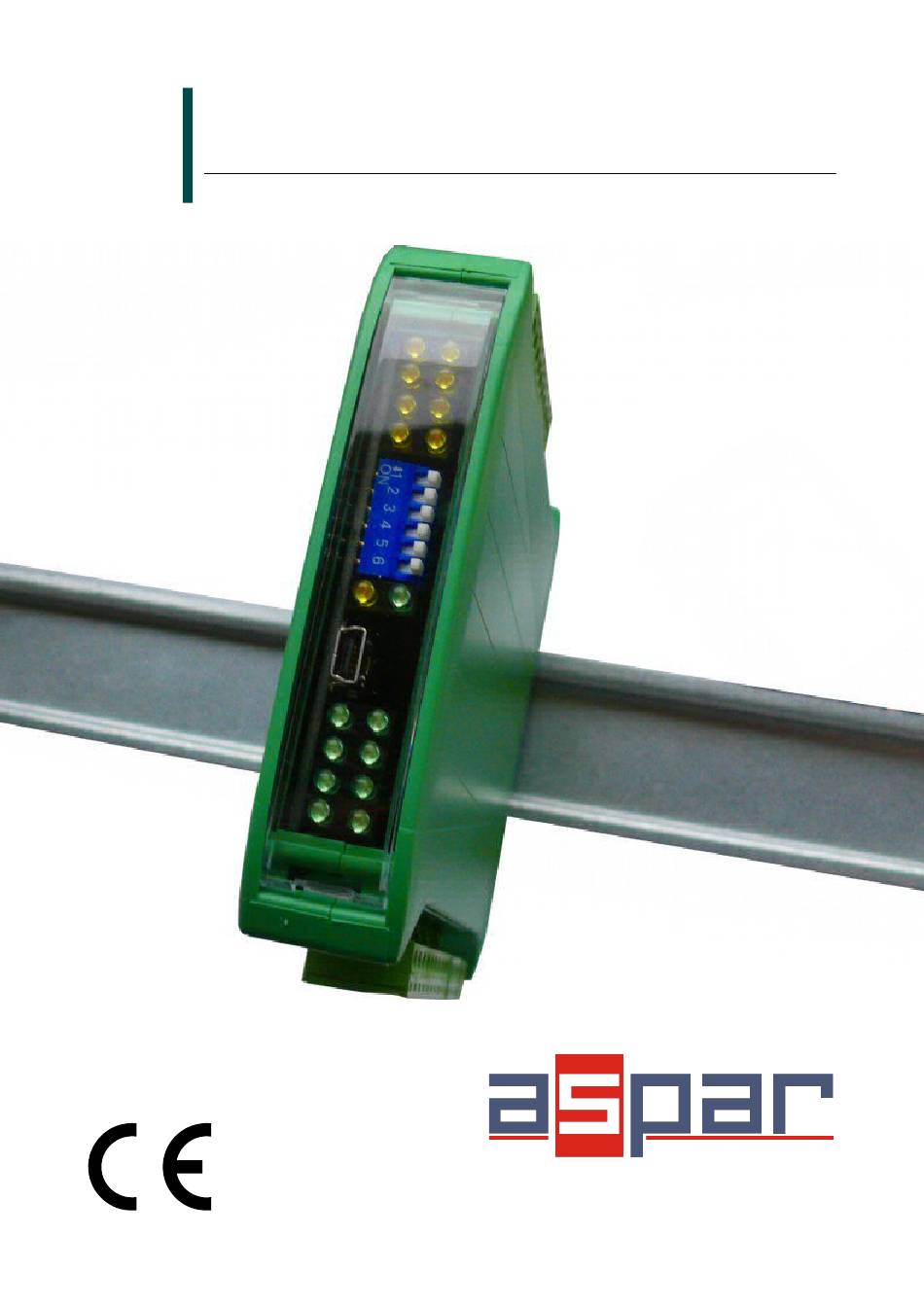

- Seite 1 RS485 IO Slim Module MOD-ETH Erweiterungsmodul – brama Modbus TCP Version 1.6 Bedienungsanweisung Hergestellt für...
- Seite 2 RS485 IO Slim Module MOD-ETH Bedienungsanweisung Wir bedanken Ihnen für die Auswahl unseres Produkts. Vorliegende Anweisung erleichtern Ihnen die korrekte Bedienung und Ausbeutung des beschriebenen Geräts. Die sich in der Anweisung befundenen Informationen sind mit großer Aufmerksamkeit von unseren Spezialisten vorbereitet worden und dienen zur Beschreibung des Produkts, ohne die Haftung im Sinne des Handelsrechts zu übernehmen.
-
Seite 3: Sicherungsvorschriften
Spannungsversorgung ausschalten. 2. Modulcharakteristik 2.1. Verwendungszweck und Beschreibung des Moduls Der Modul MOD-ETH ist innovatives Gerät, das Signal Modbus TCP zum Modbus RTU/ASCII konvertiert. Das Gerät besitzt Interface Ethernet und RS485, 4 Digitaleingänge mit den Zählern und 3 Relais-Ausgänge. Alle Eingänge werden mit Hilfe vom Optokoppler isoliert. -
Seite 4: Technische Spezifikation
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 2.2. Technische Spezifikation Spannung 10-38VDC; 10-28VAC Versorgung Maximaler Strom 360mA @ 12V / 300 mA @ 24V Die Menge der Eingänge Spannungsbereich 0 - 36V Stand „0” 0 - 3V Stand „1” 4 - 36V Digitaleingänge... -
Seite 5: Dimensionen Des Moduls
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 2.3. Dimensionen des Moduls Das Aussehen und die Dimensionen des Moduls befinden sich auf der sich unten befundenen Zeichnung. Das Modul wird direkt zur Schiene im Standard DIN befestigt. Die Einspeisungs-, Kommunikations-, Eingangsanschlüsse befinden sich von unten und von oben des Moduls. -
Seite 6: Kommunikationskonfiguration
Kabel nutzt, 120 Ω ist das typisches Wert. 3.3. Einstellung der Moduladresse im Netz Die Änderung der Adresse des Moduls MOD-ETH realisiert man mit Hilfe der WWW-Seite. Nach der Anmeldung in der Seite soll man die Option Network auswählen und im Feld Device Adress die IP-Adresse angeben und die Änderungen mit der Option Save versichern. -
Seite 7: Type Von Den Datensätzen Modbus
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 3.4. Type von den Datensätzen Modbus Es gibt 4 Type von den Variablen des Moduls. Anfangsadresse Variable Zugang Befehl Modbus Bit-Ablesen und 00001 Digitalausgänge 1, 5, 15 Erfassung 10001 Digitaleingänge Bit-Ablesen Dateregister- 30001 Eingangsdatenregister... -
Seite 8: Konfigurationsregister
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 3.5.2. Konfigurationsregister Um die Standardkonfiguration wiederherzustellen, soll man bei der ausgeschalteten Modulversorgung den Switch SW6 einschalten und wieder die Modulversorgung einschalten. Die Dioden von der Einspeisung und Kommunikation fangen das Blinken abwechselnd an. Wenn in diesem Stand der Switch SW6 ausgeschaltet wird, die Standardeinstellungen überschrieben werden. -
Seite 9: Led-Anzeiger
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 4. LED-Anzeiger Stand der 3 Relais-Ausgänge Stand der 4 Digitaleingänge Versorgung Kommunikation Indikator Beschreibung Einspeisung Angeschaltete Diode heißt, dass der Modul korrekt eingespeist worden ist. Kommunikation Die Diode wird angeschaltet, wenn der Modul das korrekte Paket Modbus TCP empfangen hat und durch RS485-Netz gesendet hat. -
Seite 10: Blockschema Des Moduls
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 5. Blockschema des Moduls Erweiterungsmodul – Modbus-Gateway TCP Bedienungsanweisung Version 1.6 10 / 26... -
Seite 11: Anschließen Des Moduls
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 6. Anschließen des Moduls 6.1. Digitale Eingänge 6.2. Relaisausgänge Anschluss Magnetventil Anschluss widerstrebende Last 6.3. Kommunikation, Stromversorgung Kommunikation Stromversorgung, Stromversorgung, Gleichspannung 24VDC Wechselspannung 24VAC Erweiterungsmodul – Modbus-Gateway TCP Bedienungsanweisung Version 1.6 11 / 26... -
Seite 12: Schnellverbinder / Quick Connector
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 6.4. Schnellverbinder / Quick connector Schnellverbinder / Quick Connector ist eine einzigartige Funktion der Module, mit der Sie eine Gruppe von Geräten mithilfe des MOD-QC-Flachbandkabels schnell verbinden können. Dank dieser Lösung reicht es aus, die Stromversorgung und die RS485-Kommunikation an eines der Geräte in der Gruppe anzuschließen, und die anderen werden über das MOD-QC-Kabel mit Strom... -
Seite 13: Eingangsfilter
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 8. Eingangsfilter Digitale Eingänge ermöglichen den Anschluss eines AC-Signals. Aufgrund der Arbeitsgeschwindigkeit digitaler Eingänge und der Tatsache, dass sie Impulse mit einer Frequenz von 1 kHz zählen können, ist es nicht möglich, ein Signal mit einer Frequenz von z ist noch vorhanden. -
Seite 14: Modulregister
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 9. Modulregister 9.1. Registerzugang Modbus Adre Registername Zugang Beschreibung Adresse Adresse 30001 0x00 Version/Typ Ablesen Typ und Version des Geräts 30002 0x01 Adresse Ablesen Adresse des Moduls MOD-ETH 40003 0x02 Geschwindigkeit Ablesen und Erfassen... -
Seite 15: Bit-Zugang
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 9.2. Bit-Zugang Adres Adres Adres Registername Zugang Beschreibung Modbus 0x0C0 Standardausgangstand 1 Ablesen und Erfassen Standardausgangstand 1 0x0C1 Standardausgangstand 2 Ablesen und Erfassen Standardausgangstand 2 0x0C2 Standardausgangstand 3 Ablesen und Erfassen Standardausgangstand 3 0x0C3 Standardausgangstand 4... -
Seite 16: Programm Zur Konfiguration
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 10. Programm zur Konfiguration Das Programm zur Konfigurierung dient zum Einstellen der Register, die für die Kommunikation des Moduls in der Magistrale Modbus verantwortet sind und zum Ablesen und zur Erfassung der aktuellen Werte von den allen anderen Modulregistern dienen. -
Seite 17: Www-Seite
RS485 IO Slim Module MOD-ETH Bedienungsanweisung WWW-Seite Das Gerät MOD-ETH besitzt eingebaute WWW-Seite, dank derer der Besitzer die Arbeit des Geräts kontrollieren kann. Auf der Seite kann man die Informationen über die Netz-Konfiguration TCP, RS485, über die aktuelle Eingang- und Ausgangsstände lesen und über das Device Table Modus lesen. -
Seite 18: Info
RS485 IO Slim Module MOD-ETH Bedienungsanweisung 11.2. Info In Info gibt es die Anweisung-Bezugzeichnungen und die Information über die aktuelle Version des Programms. Es ist auch die Änderung des Log-Kennworts möglich. Um das Kennwort zu ändern, soll man aktuelles Kennwort im Feld Old Password und neues Kennwort in den Felden New Password und Confirm Password angeben und dann den Knopf Change Password drücken. -
Seite 19: Modbus Config
RS485 IO Slim Module MOD-ETH Bedienungsanweisung die Parameter IP, Mask, Gateway, Modbus-Port und/oder HTTP Port geändert hat, soll man das Modul neu starten. Dazu dient der Knopf Reset Device. Nach dem Drücken des Knopfs Reset Device probiert der Browser die Verbindung mit der neuen Adresse IP verknüpfen und nach einigen Sekunden wird die WWW-Seite mit der aktuellen IP-... -
Seite 20: Local I/O
Farbe bedeutet, dass der Ausgang eingeschaltet werden wird. Standardausgangsstand wird nach dem Einschalten des Moduls und nach dem Ablaufen der Watchdog-Zeit eingestellt. Watchdog wird nach jedem korrekten, zum MOD-ETH-Modul adressierten Modbus-TCP-Paket gelöscht. Wenn der Watchdog-Zeit Erweiterungsmodul – Modbus-Gateway TCP Bedienungsanweisung Version 1.6... -
Seite 21: Device Table
RS485 IO Slim Module MOD-ETH Bedienungsanweisung beträgt null, dann werden die Standardausgangsstände nur nach dem Einspeisung des Moduls eingestellt. 11.6. Device Table Folgende Karte enthaltet die Konfiguration für Modus Device Table. Man kann hier die eigenen Modbus RTU/ASCII Anfragen mit Hilfe der im Modul zur Verfügung stehenden Innenregister definieren. - Seite 22 RS485 IO Slim Module MOD-ETH Bedienungsanweisung • Status – zeigt Status der Anfrage. Die Konfiguration der Anfragen kann vom Benutzer in Außendatei gespeichert werden und dann abgefragt und automatisch im Gerät wiederhergestellt werden. Die Konfiguration wird in Nichtflüchtiger-Speicher des Geräts gespeichert und wird nur bei Wiederherstellen der Standardkonfiguration zum Standardwerte wiederhergestellt (Details 3.5.1 - Standardparameter).
-
Seite 23: Arbeitsarte Modbus Tcp
12.1. Gateweay Modbus TCP Der Modul MOD-ETH an der Art Gateway TCP bedient gleichzeitig maximal bis 4 Client. Nach der Verbindung mit dem Modul auf dem entsprechenden Anschluss erwartet der Modul auf die korrekte Datenbande Modbus TCP. Nach dem Empfangen des irgendwelchen Datenbande-Pakets an diesem Anschluss überprüft das Gerät am... -
Seite 24: Device Table
RS485 IO Slim Module MOD-ETH Bedienungsanweisung Wenn die Anfrage korrekt ist und wenn zum Modul MOD-ETH adressiert wird, dann wird die Funktion aus der Anfrage realisiert. Wenn ist das keine Modbus-Funktion, dann schickt das Gerät auch den Fehler mit dem Code 0x04 – Server Device Failure zurück. -
Seite 25: Inhaltsverzeichnis
RS485 IO Slim Module MOD-ETH Bedienungsanweisung Inhaltsverzeichnis 1. Sicherungsvorschriften........................3 2. Modulcharakteristik.........................3 2.1. Verwendungszweck und Beschreibung des Moduls..............3 2.2. Technische Spezifikation......................4 2.3. Dimensionen des Moduls......................5 3. Kommunikationskonfiguration......................6 3.1. Erden und Abschirmen......................6 3.2. Abschlusswiderstand........................6 3.3. Einstellung der Moduladresse im Netz..................6 3.4. Type von den Datensätzen Modbus..................7 3.5. - Seite 26 RS485 IO Slim Module MOD-ETH Bedienungsanweisung Hergestellt für: Aspar s.c. ul. Oliwska 112 80-209 Chwaszczyno POLAND ampero@ampero.pl www.ampero.pl tel. +48 58 351 39 89; +48 58 732 71 73 Erweiterungsmodul – Modbus-Gateway TCP Bedienungsanweisung Version 1.6 26 / 26...
