Master OPTO-KILL-SWITCH Bedienungsanleitung

VERSORGUNG DER ZÜNDUNG AUS DEM EMPFÄNGERAKKU
In besonders kleinen Modellen kann es aus Gewichtsgründen erforderlich sein, die RC-Anlage
und die Zündung aus einem gemeinsamen Akku zu versorgen. Diese Lösung empfehlen wir nur in
Ausnahmefällen und für Motoren bis max. 20 ccm.

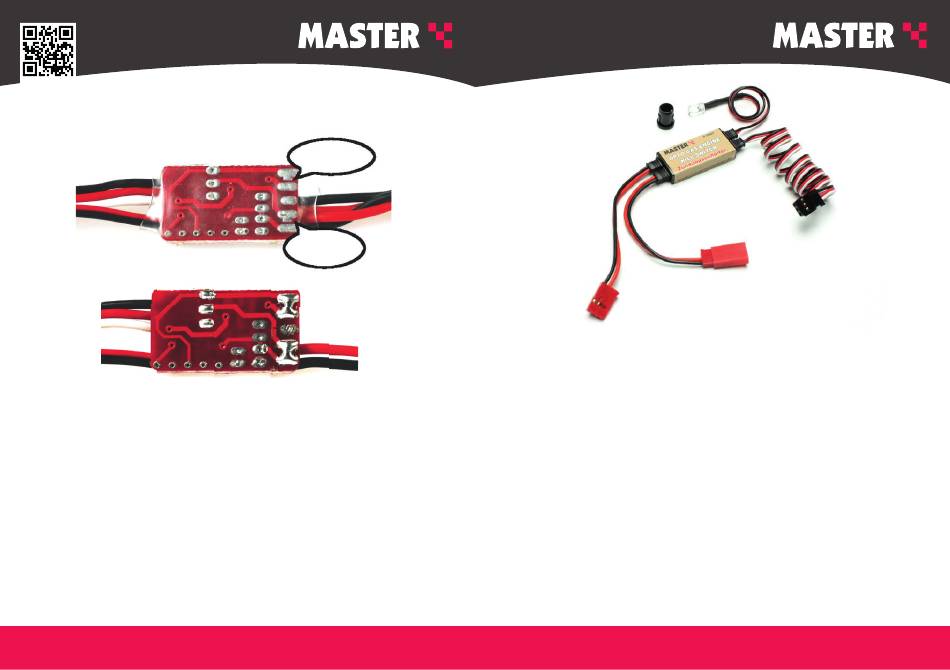

• Verbinden Sie jeweils die beiden Lötpunkte mit Lötzinn, wie oben dargestellt.
• Entfernen Sie das Eingangskabel von der Platine (ablöten oder abschneiden).
Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck,
auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung.
Pichler Modellbau GmbH • Lauterbachstrasse 19 • D-84307 Eggenfelden
Tel. +49 (0)8721-508 26 60 • Fax: +49 (0)8721-508 266 20 • eMail: mail@pichler.de
www.pichler-modellbau.de
Lötbrücke
Lötbrücke
OPTO-KILL-SWITCH
ArtikelNr.: C5207
Mit dem Opto-Kill-Switch können Sie mit Ihrer Fernsteuerung die Zündanlage des Benzinmotors
sicher ausschalten. Der Schalter ist galvanisch getrennt (Optokoppler), um die Zündung von der
Fernsteuerung zu isolieren. So werden Störungen in der RC-Anlage durch die Zündung sicher
vermieden.
Produktmerkmale
• Helle LED-Anzeige, wenn die Zündung eingeschaltet ist
• Glasfaser-Optokoppler für Ein - & Ausgang
• Microprozessorgesteuert
• Für LiPo-, LiIon-, LiFe-, NiMH- und NiCd-Akkus geeignet
• Max. Schaltleistung des MosFet 20 Volt / 16 Ampere
• Mindestspannung am Ausgang 3 Volt / 3 Ampere
• Spannungsabfall weniger als 150mV
• Gewicht: 8g
• Abmessungen: 35x17x7mm
www.pichler-modellbau.de
BEDIENUNGSANLEITUNG
