Inhaltszusammenfassung für Norma Systems IP-VCA

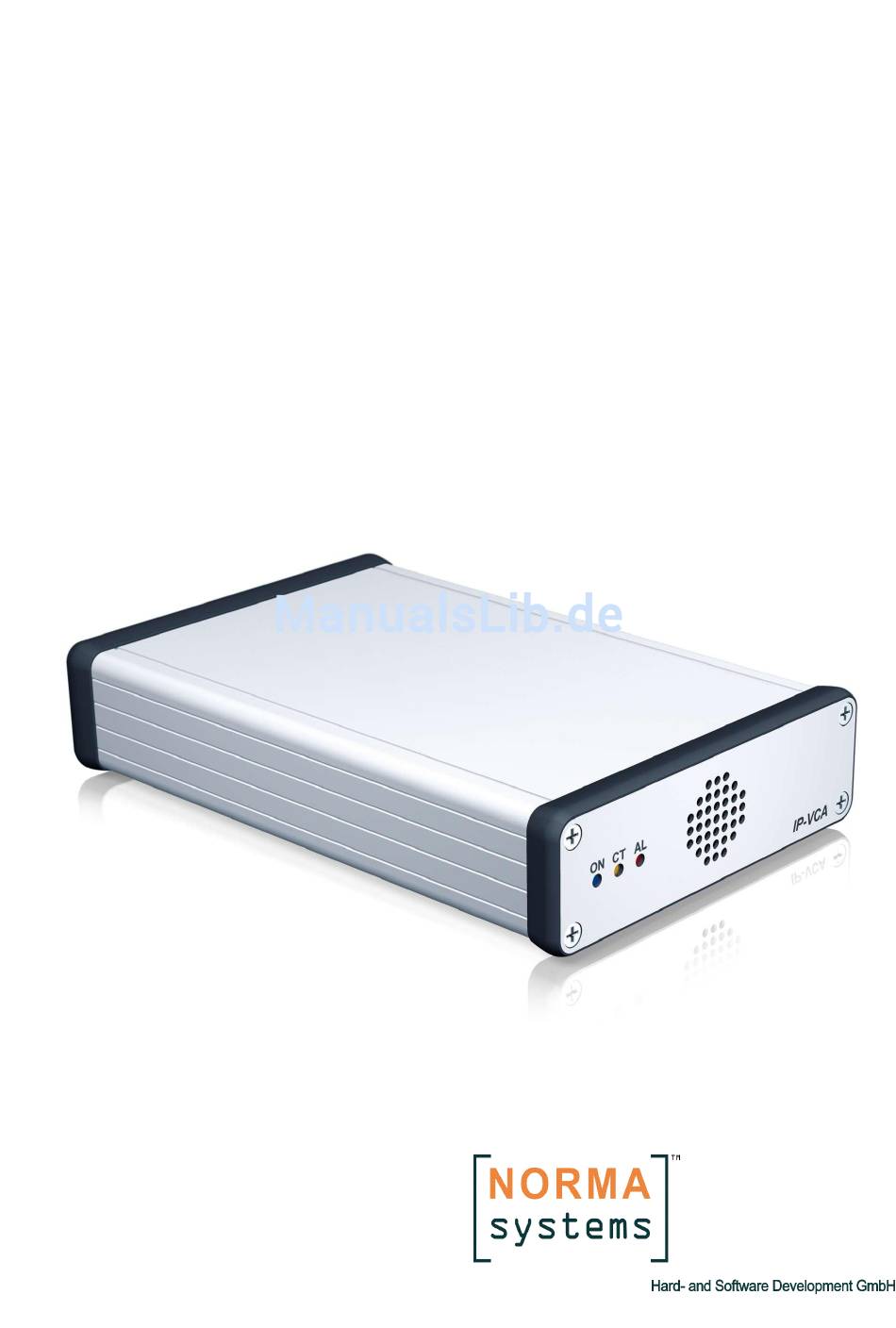

- Seite 1 Installationsanleitung Digitaler Videosensor IP-VCA video content analyzer for IP Cameras Ab PC-Version 3.3...
-
Seite 2: Inhaltsverzeichnis
Der Inhalt dieser Anleitung darf nicht als eine Verpflichtung von Seiten NORMA systems ausgelegt werden. NORMA systems behält sich das Recht vor, jede Verantwortung oder Regressansprüche für Fehler oder Ungenauigkeiten, die in dieser Anleitung auftreten können, von sich zu weisen. Das gleiche gilt für die beschriebenen Produkte und die Software. -
Seite 3: Sicherheitshinweise
Installationsanleitung - 3 - Sehr geehrter Kunde! Vielen Dank, dass Sie sich für den Einsatz des digitalen Videosensors IP-VCA in Ihrem System entschieden haben. Bitte lesen Sie diese Installationsanleitung sorgfältig durch, damit Sie die Funktionen des Sensors für Ihre Anwendung optimal nutzen können. -
Seite 4: Anschlussbelegung
Installationsanleitung - 4 - 3. Anschlussbelegung Frontseite: LED´s: ON (blau): Spannungsversorgung CT (gelb): Kamerastreaming AL (rot): Alarm Rückseite: Netzwerk 2-fach Reset Spannungsversorgung I/O-Ports Spannungsversorgung Hinweis: Es dürfen nur galvanisch getrennte, DC Buchse 2,1mm stabilisierte Netzteile mit einer Gleichspannung Innenleiter: +9...+12V/ 1A von +9 ...+12V am Sensor angeschlossen werden! Aussenleiter: GND DUAL- Ethernet RJ45-Buchse... -
Seite 5: Anschluss Des Ip-Vca
Bitte befolgen Sie die Programmhinweise und installieren Sie das Setup im ge- wünschten Verzeichnis. Nach der Installation starten Sie das Programm IP-VCA aus dem Windows Menü „Programme IP-VCA“ und das Konfigurationsprogramm wird ausgeführt. Die Deinstallation des Programmes erfolgt ebenfalls über „Programme IP-VCA“... -
Seite 6: Konfiguration
Statusleiste aufgeführt. Das Trennen einer bestehenden Verbindung erfolgt über den ‚Trennen‘- Button Kann keine Verbindung aufgebaut werden, oder ist die IP-Adresse nicht (mehr) be- kannt, so kann nach allen erreichbaren IP-VCA im Netzwerk gescannt werden. Dazu den entsprechenden Button „IP-VCA scannen“ betätigen: Nach einer Scanroutine werden alle gefundenen Geräte angezeigt. - Seite 7 Sender-Identifizierung. Nach Eingabe und Speichern der Kameradaten (->„Settings senden“) werden nach kurzer Zeit der Videostream vom IP-VCA erfasst, und die gelbe Kontroll-LED flackert. Hinweis: Bei einigen Streams, die den sogenannten VOP-Header nicht kontinuierlich mit senden, benötigt der Sensor die Anfangsinitialisierung: Dazu bitte den Video-...
- Seite 8 Dazu den Button betätigen: der Sensor empfängt und speichert die aktuellen Einstellungen des Konfigurationsprogramms. Anschließend analysiert der IP-VCA das Kamerabild gemäß den veränderten Parametern. Die Wirkungsweise der ge- machten Einstellungen kann man mit Hilfe der Anzeige des Livebildes überprüfen: Über den Button...
-
Seite 9: Technische Daten
Installationsanleitung - 9 - 7 Technische Daten Hardware: Software: Videosignale: PC-Setup Ethernet, Speicherung MPEG-4 im UDP Uni/Multicast Parameter, Download bzw. im TCP/IP Modus Passwortschutz Max. Auflösung 1280x1024@12bil Detektionsflächen unter- oder 720x576@25bilder schiedlicher Perspektive definierbar DSP basierende Algorithmen bei 6 Ereignisflächen mit individuellen ca.
