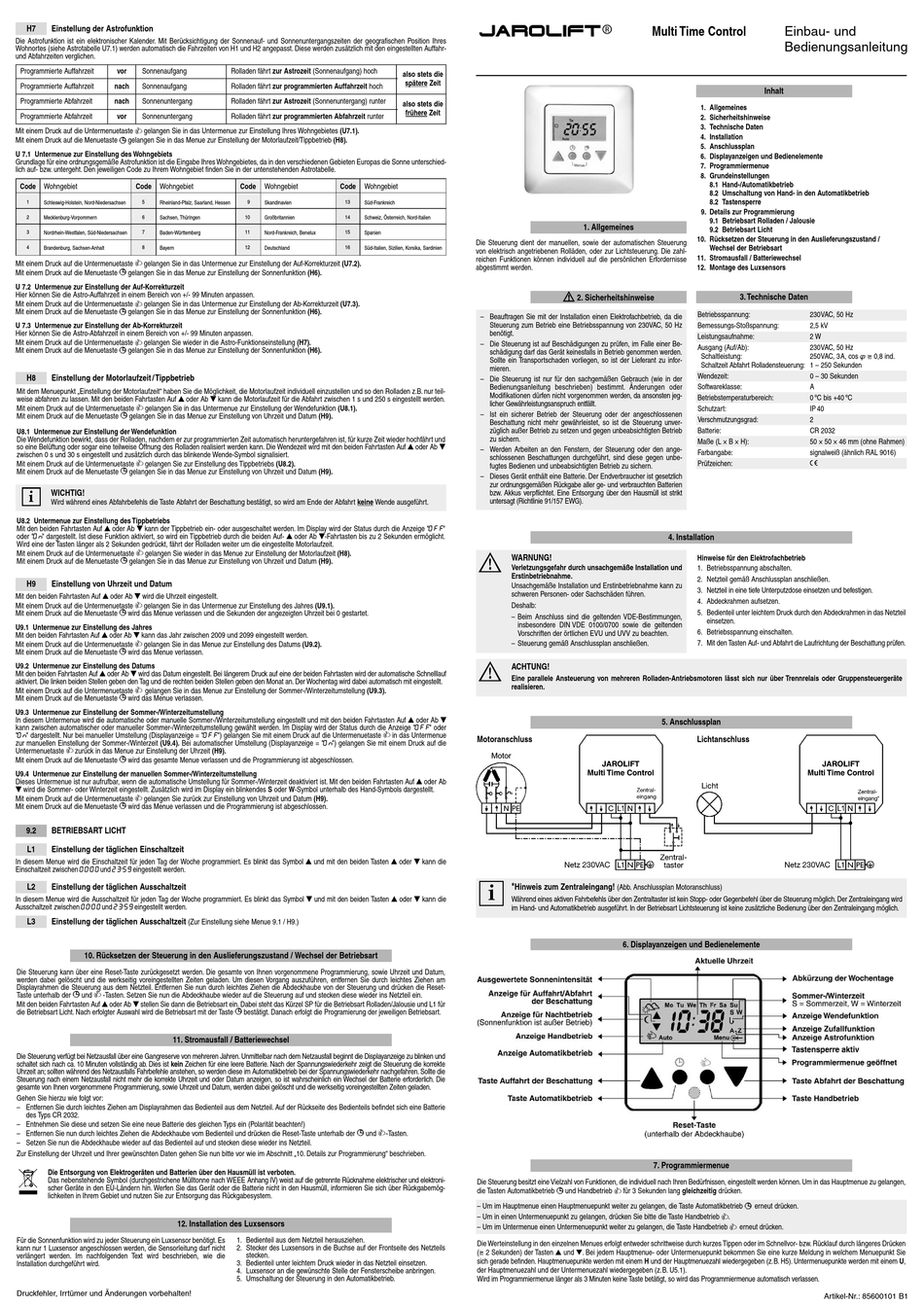

JAROLIFT Multi Time Control Einbau- Und Bedienungsanleitung

H7 Einstellung der Astrofunktion
Die Astrofunktion ist ein elektronischer Kalender. Mit Berücksichtigung der Sonnenauf- und Sonnenuntergangszeiten der geografischen Position Ihres
Wohnortes (siehe Astrotabelle U7.1) werden automatisch die Fahrzeiten von H1 und H2 angepasst. Diese werden zusätzlich mit den eingestellten Auffahr-
und Abfahrzeiten verglichen.
Programmierte Auffahrzeit vor Sonnenaufgang
Programmierte Auffahrzeit nach Sonnenaufgang
Programmierte Abfahrzeit nach Sonnenuntergang
Programmierte Abfahrzeit vor Sonnenuntergang
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung Ihres Wohngebietes (U7.1).
Mit einem Druck auf die Menuetaste U gelangen Sie in das Menue zur Einstellung der Motorlaufzeit/Tippbetrieb (H8).
U 7.1 Untermenue zur Einstellung des Wohngebiets
Grundlage für eine ordnungsgemäße Astrofunktion ist die Eingabe Ihres Wohngebietes, da in den verschiedenen Gebieten Europas die Sonne unterschied-
lich auf- bzw. untergeht. Den jeweiligen Code zu Ihrem Wohngebiet finden Sie in der untenstehenden Astrotabelle.
Code Wohngebiet Code Wohngebiet
1 Schleswig-Holstein, Nord-Niedersachsen 5 Rheinland-Pfalz, Saarland, Hessen
2 6
Mecklenburg-Vorpommern Sachsen, Thüringen
3 Nordrhein-Westfalen, Süd-Niedersachsen 7 Baden-Württemberg
4 8
Brandenburg, Sachsen-Anhalt Bayern
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung der Auf-Korrekturzeit (U7.2).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Sonnenfunktion (H6).
U 7.2 Untermenue zur Einstellung der Auf-Korrekturzeit
Hier können Sie die Astro-Auffahrzeit in einem Bereich von +/- 99 Minuten anpassen.
Mit einem Druck auf die Untermenuetaste H gelangen Sie in das Untermenue zur Einstellung der Ab-Korrekturzeit (U7.3).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Sonnenfunktion (H6).
U 7.3 Untermenue zur Einstellung der Ab-Korrekturzeit
Hier können Sie die Astro-Abfahrzeit in einem Bereich von +/- 99 Minuten anpassen.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie wieder in die Astro-Funktionseinstellung (H7).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung der Sonnenfunktion (H6).
H8 Einstellung der Motorlaufzeit /Tippbetrieb
Mit dem Menuepunkt „Einstellung der Motorlaufzeit" haben Sie die Möglichkeit, die Motorlaufzeit individuell einzustellen und so den Rolladen z.B. nur teil-
weise abfahren zu lassen. Mit den beiden Fahrtasten Auf Q oder Ab q kann die Motorlaufzeit für die Abfahrt zwischen 1 s und 250 s eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung der Wendefunktion (U8.1).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H9).
U8.1 Untermenue zur Einstellung der Wendefunktion
Die Wendefunktion bewirkt, dass der Rolladen, nachdem er zur programmierten Zeit automatisch heruntergefahren ist, für kurze Zeit wieder hochfährt und
so eine Belüftung oder sogar eine teilweise Öffnung des Rolladen realisiert werden kann. Die Wendezeit wird mit den beiden Fahrtasten Auf Q oder Ab q
zwischen 0 s und 30 s eingestellt und zusätzlich durch das blinkende Wende-Symbol signalisiert.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie zur Einstellung des Tippbetriebs (U8.2).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H9).
i
WICHTIG!
Wird während eines Abfahrbefehls die Taste Abfahrt der Beschattung bestätigt, so wird am Ende der Abfahrt keine Wende ausgeführt.
U8.2 Untermenue zur Einstellung des Tippbetriebs
Mit den beiden Fahrtasten Auf Q oder Ab q kann der Tippbetrieb ein- oder ausgeschaltet werden. Im Display wird der Status durch die Anzeige "0ßfßf"
oder "0ßn" dargestellt. Ist diese Funktion aktiviert, so wird ein Tippbetrieb durch die beiden Auf- Q oder Ab q-Fahrtasten bis zu 2 Sekunden ermöglicht.
Wird eine der Tasten länger als 2 Sekunden gedrückt, fährt der Rolladen weiter um die eingestellte Motorlaufzeit.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie wieder in das Menue zur Einstellung der Motorlaufzeit (H8).
U
Mit einem Druck auf die Menuetaste gelangen Sie in das Menue zur Einstellung von Uhrzeit und Datum (H9).
H9 Einstellung von Uhrzeit und Datum
Mit den beiden Fahrtasten Auf Q oder Ab q wird die Uhrzeit eingestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Untermenue zur Einstellung des Jahres (U9.1).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen und die Sekunden der angezeigten Uhrzeit bei 0 gestartet.
U9.1 Untermenue zur Einstellung des Jahres
Mit den beiden Fahrtasten Auf Q oder Ab q kann das Jahr zwischen 2009 und 2099 eingestellt werden.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Menue zur Einstellung des Datums (U9.2).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen.
U9.2 Untermenue zur Einstellung des Datums
Mit den beiden Fahrtasten Auf Q oder Ab q wird das Datum eingestellt. Bei längerem Druck auf eine der beiden Fahrtasten wird der automatische Schnelllauf
aktiviert. Die linken beiden Stellen geben den Tag und die rechten beiden Stellen geben den Monat an. Der Wochentag wird dabei automatisch mit eingestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie in das Menue zur Einstellung der Sommer-/Winterzeitumstellung (U9.3).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen.
U9.3 Untermenue zur Einstellung der Sommer-/Winterzeitumstellung
In diesem Untermenue wird die automatische oder manuelle Sommer-/Winterzeitumstellung eingestellt und mit den beiden Fahrtasten Auf Q oder Ab q
kann zwischen automatischer oder manueller Sommer-/Winterzeitumstellung gewählt werden. Im Display wird der Status durch die Anzeige "0ßfßf" oder
"0ßn" dargestellt. Nur bei manueller Umstellung (Displayanzeige = "0ßfßf") gelangen Sie mit einem Druck auf die Untermenuetaste
zur manuellen Einstellung der Sommer-/Winterzeit (U9.4). Bei automatischer Umstellung (Displayanzeige = "0ßn") gelangen Sie mit einem Druck auf die
H
Untermenuetaste zurück in das Menue zur Einstellung der Uhrzeit (H9).
U
Mit einem Druck auf die Menuetaste wird das gesamte Menue verlassen und die Programmierung ist abgeschlossen.
U9.4 Untermenue zur Einstellung der manuellen Sommer-/Winterzeitumstellung
Dieses Untermenue ist nur aufrufbar, wenn die automatische Umstellung für Sommer-/Winterzeit deaktiviert ist. Mit den beiden Fahrtasten Auf Q oder Ab
q wird die Sommer- oder Winterzeit eingestellt. Zusätzlich wird im Display ein blinkendes S oder W-Symbol unterhalb des Hand-Symbols dargestellt.
H
Mit einem Druck auf die Untermenuetaste gelangen Sie zurück zur Einstellung von Uhrzeit und Datum (H9).
U
Mit einem Druck auf die Menuetaste wird das Menue verlassen und die Programmierung ist abgeschlossen.
9.2 BETRIEBSART LICHT
L1 Einstellung der täglichen Einschaltzeit
In diesem Menue wird die Einschaltzeit für jeden Tag der Woche programmiert. Es blinkt das Symbol Q und mit den beiden Tasten Q oder q kann die
Einschaltzeit zwischen 0 0:0 0 und 2 3:5 9 eingestellt werden.
L2 Einstellung der täglichen Ausschaltzeit
In diesem Menue wird die Ausschaltzeit für jeden Tag der Woche programmiert. Es blinkt das Symbol q und mit den beiden Tasten Q oder q kann die
Ausschaltzeit zwischen 0 0:0 0 und 2 3:5 9 eingestellt werden.
L3 Einstellung der täglichen Ausschaltzeit
(Zur Einstellung siehe Menue 9.1 / H9.)
10. Rücksetzen der Steuerung in den Auslieferungszustand / Wechsel der Betriebsart
Die Steuerung kann über eine Reset-Taste zurückgesetzt werden. Die gesamte von Ihnen vorgenommene Programmierung, sowie Uhrzeit und Datum,
werden dabei gelöscht und die werkseitig voreingestellten Zeiten geladen. Um diesen Vorgang auszuführen, entfernen Sie durch leichtes Ziehen am
Displayrahmen die Steuerung aus dem Netzteil. Entfernen Sie nun durch leichtes Ziehen die Abdeckhaube von der Steuerung und drücken die Reset-
U H
Taste unterhalb der und -Tasten. Setzen Sie nun die Abdeckhaube wieder auf die Steuerung auf und stecken diese wieder ins Netzteil ein.
Mit den beiden Fahrtasten Auf Q oder Ab q stellen Sie dann die Betriebsart ein. Dabei steht das Kürzel SP für die Betriebsart Rolladen/Jalousie und L1 für
die Betriebsart Licht. Nach erfolgter Auswahl wird die Betriebsart mit der Taste
11. Stromausfall / Batteriewechsel
Die Steuerung verfügt bei Netzausfall über eine Gangreserve von mehreren Jahren. Unmittelbar nach dem Netzausfall beginnt die Displayanzeige zu blinken und
schaltet sich nach ca. 10 Minuten vollständig ab. Dies ist kein Zeichen für eine leere Batterie. Nach der Spannungswiederkehr zeigt die Steuerung die korrekte
Uhrzeit an; sollten während des Netzausfalls Fahrbefehle anstehen, so werden diese im Automatikbetrieb bei der Spannungswiederkehr nachgefahren. Sollte die
Steuerung nach einem Netzausfall nicht mehr die korrekte Uhrzeit und oder Datum anzeigen, so ist wahrscheinlich ein Wechsel der Batterie erforderlich. Die
gesamte von Ihnen vorgenommene Programmierung, sowie Uhrzeit und Datum, werden dabei gelöscht und die werkseitig voreingestellten Zeiten geladen.
Gehen Sie hierzu wie folgt vor:
– Entfernen Sie durch leichtes Ziehen am Displayrahmen das Bedienteil aus dem Netzteil. Auf der Rückseite des Bedienteils befindet sich eine Batterie
des Typs CR 2032.
– Entnehmen Sie diese und setzen Sie eine neue Batterie des gleichen Typs ein (Polarität beachten!)
– Entfernen Sie nun durch leichtes Ziehen die Abdeckhaube vom Bedienteil und drücken die Reset-Taste unterhalb der
– Setzen Sie nun die Abdeckhaube wieder auf das Bedienteil auf und stecken diese wieder ins Netzteil.
Zur Einstellung der Uhrzeit und Ihrer gewünschten Daten gehen Sie nun bitte vor wie im Abschnitt „10. Details zur Programmierung" beschrieben.
Die Entsorgung von Elektrogeräten und Batterien über den Hausmüll ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach WEEE Anhang IV) weist auf die getrennte Rücknahme elektrischer und elektroni-
É
scher Geräte in den EU-Ländern hin. Werfen Sie das Gerät oder die Batterie nicht in den Hausmüll, informieren Sie sich über Rückgabemög-
lichkeiten in Ihrem Gebiet und nutzen Sie zur Entsorgung das Rückgabesystem.
12. Installation des Luxsensors
Für die Sonnenfunktion wird zu jeder Steuerung ein Luxsensor benötigt. Es
kann nur 1 Luxsensor angeschlossen werden, die Sensorleitung darf nicht
verlängert werden. Im nachfolgenden Text wird beschrieben, wie die
Installation durchgeführt wird.
Druckfehler, Irrtümer und Änderungen vorbehalten!
Rolladen fährt zur Astrozeit (Sonnenaufgang) hoch
also stets die
spätere Zeit
Rolladen fährt zur programmierten Auffahrzeit hoch
Rolladen fährt zur Astrozeit (Sonnenuntergang) runter
also stets die
frühere Zeit
Rolladen fährt zur programmierten Abfahrzeit runter
Code Wohngebiet Code Wohngebiet
9 Skandinavien 13 Süd-Frankreich
10 14
Großbritannien Schweiz, Österreich, Nord-Italien
11 Nord-Frankreich, Benelux 15 Spanien
12 16
Deutschland Süd-Italien, Sizilien, Korsika, Sardinien
H
in das Untermenue
U
bestätigt. Danach erfolgt die Programierung der jeweiligen Betriebsart.
U H
und -Tasten.
1. Bedienteil aus dem Netzteil herausziehen.
2. Stecker des Luxsensors in die Buchse auf der Frontseite des Netzteils
stecken.
3. Bedienteil unter leichtem Druck wieder in das Netzteil einsetzen.
4. Luxsensor an die gewünschte Stelle der Fensterscheibe anbringen.
5. Umschaltung der Steuerung in den Automatikbetrieb.
1. Allgemeines
Die Steuerung dient der manuellen, sowie der automatischen Steuerung
von elektrisch angetriebenen Rolläden, oder zur Lichtsteuerung. Die zahl-
reichen Funktionen können individuell auf die persönlichen Erfordernisse
abgestimmt werden.
Ä 2. Sicherheitshinweise
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb, da die
Steuerung zum Betrieb eine Betriebsspannung von 230VAC, 50 Hz
benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle einer Be-
schädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Sollte ein Transportschaden vorliegen, so ist der Lieferant zu infor-
mieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der
Bedienungsanleitung beschrieben) bestimmt. Änderungen oder
Modifikationen dürfen nicht vorgenommen werden, da ansonsten jeg-
licher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlossenen
Beschattung nicht mehr gewährleistet, so ist die Steuerung unver-
züglich außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb
zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den ange-
schlossenen Beschattungen durchgeführt, sind diese gegen unbe-
fugtes Bedienen und unbeabsichtigten Betrieb zu sichern.
– Dieses Gerät enthält eine Batterie. Der Endverbraucher ist gesetzlich
zur ordnungsgemäßen Rückgabe aller ge- und verbrauchten Batterien
bzw. Akkus verpflichtet. Eine Entsorgung über den Hausmüll ist strikt
untersagt (Richtlinie 91/157 EWG).
WARNUNG!
Ä
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden
Vorschriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
ACHTUNG!
Ä
Eine parallele Ansteuerung von mehreren Rolladen-Antriebsmotoren lässt sich nur über Trennrelais oder Gruppensteuergeräte
realisieren.
Motoranschluss
i
*
Hinweis zum Zentraleingang!
(Abb. Anschlussplan Motoranschluss)
Während eines aktiven Fahrbefehls über den Zentraltaster ist kein Stopp- oder Gegenbefehl über die Steuerung möglich. Der Zentraleingang wird
im Hand- und Automatikbetrieb ausgeführt. In der Betriebsart Lichtsteuerung ist keine zusätzliche Bedienung über den Zentraleingang möglich.
6. Displayanzeigen und Bedienelemente
Die Steuerung besitzt eine Vielzahl von Funktionen, die individuell nach Ihren Bedürfnissen, eingestellt werden können. Um in das Hauptmenue zu gelangen,
U H
die Tasten Automatikbetrieb und Handbetrieb für 3 Sekunden lang gleichzeitig drücken.
– Um im Hauptmenue einen Hauptmenuepunkt weiter zu gelangen, die Taste Automatikbetrieb
– Um in einen Untermenuepunkt zu gelangen, drücken Sie bitte die Taste Handbetrieb
– Um im Untermenue einen Untermenuepunkt weiter zu gelangen, die Taste Handbetrieb
Die Werteinstellung in den einzelnen Menues erfolgt entweder schrittweise durch kurzes Tippen oder im Schnellvor- bzw. Rücklauf durch längeres Drücken
(> 2 Sekunden) der Tasten ö und ü. Bei jedem Hauptmenue- oder Untermenuepunkt bekommen Sie eine kurze Meldung in welchem Menuepunkt Sie
sich gerade befinden. Hauptmenuepunkte werden mit einem H und der Hauptmenuezahl wiedergegeben (z.B. H5). Untermenuepunkte werden mit einem U,
der Hauptmenuezahl und der Untermenuezahl wiedergegeben (z.B. U5.1).
Wird im Programmiermenue länger als 3 Minuten keine Taste betätigt, so wird das Programmiermenue automatisch verlassen.
Multi Time Control Einbau- und
Bedienungsanleitung
Inhalt
1. Allgemeines
2. Sicherheitshinweise
3. Technische Daten
4. Installation
5. Anschlussplan
6. Displayanzeigen und Bedienelemente
7. Programmiermenue
8. Grundeinstellungen
8.1 Hand-/Automatikbetrieb
8.2 Umschaltung von Hand- in den Automatikbetrieb
8.2 Tastensperre
9. Details zur Programmierung
9.1 Betriebsart Rolladen / Jalousie
9.2 Betriebsart Licht
10. Rücksetzen der Steuerung in den Auslieferungszustand /
Wechsel der Betriebsart
11. Stromausfall / Batteriewechsel
12. Montage des Luxsensors
3. Technische Daten
Betriebsspannung: 230VAC, 50 Hz
Bemessungs-Stoßspannung: 2,5 kV
Leistungsaufnahme: 2 W
Ausgang (Auf/Ab): 230VAC, 50 Hz
Schaltleistung: 250VAC, 3A, cos f > 0,8 ind.
Schaltzeit Abfahrt Rolladensteuerung: 1 – 250 Sekunden
Wendezeit: 0 – 30 Sekunden
Softwareklasse: A
Betriebstemperaturbereich: 0 ºC bis +40 ºC
Schutzart: IP 40
Verschmutzungsgrad: 2
Batterie: CR 2032
Maße (L × B × H): 50 × 50 × 46 mm (ohne Rahmen)
Farbangabe: signalweiß (ähnlich RAL 9016)
Prüfzeichen: p
4. Installation
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung abschalten.
2. Netzteil gemäß Anschlussplan anschließen.
3. Netzteil in eine tiefe Unterputzdose einsetzen und befestigen.
4. Abdeckrahmen aufsetzen.
5. Bedienteil unter leichtem Druck durch den Abdeckrahmen in das Netzteil
einsetzen.
6. Betriebsspannung einschalten.
7. Mit den Tasten Auf- und Abfahrt die Laufrichtung der Beschattung prüfen.
5. Anschlussplan
Lichtanschluss
7. Programmiermenue
U
erneut drücken.
H .
H erneut drücken.
Artikel-Nr.: 85600101 B1
