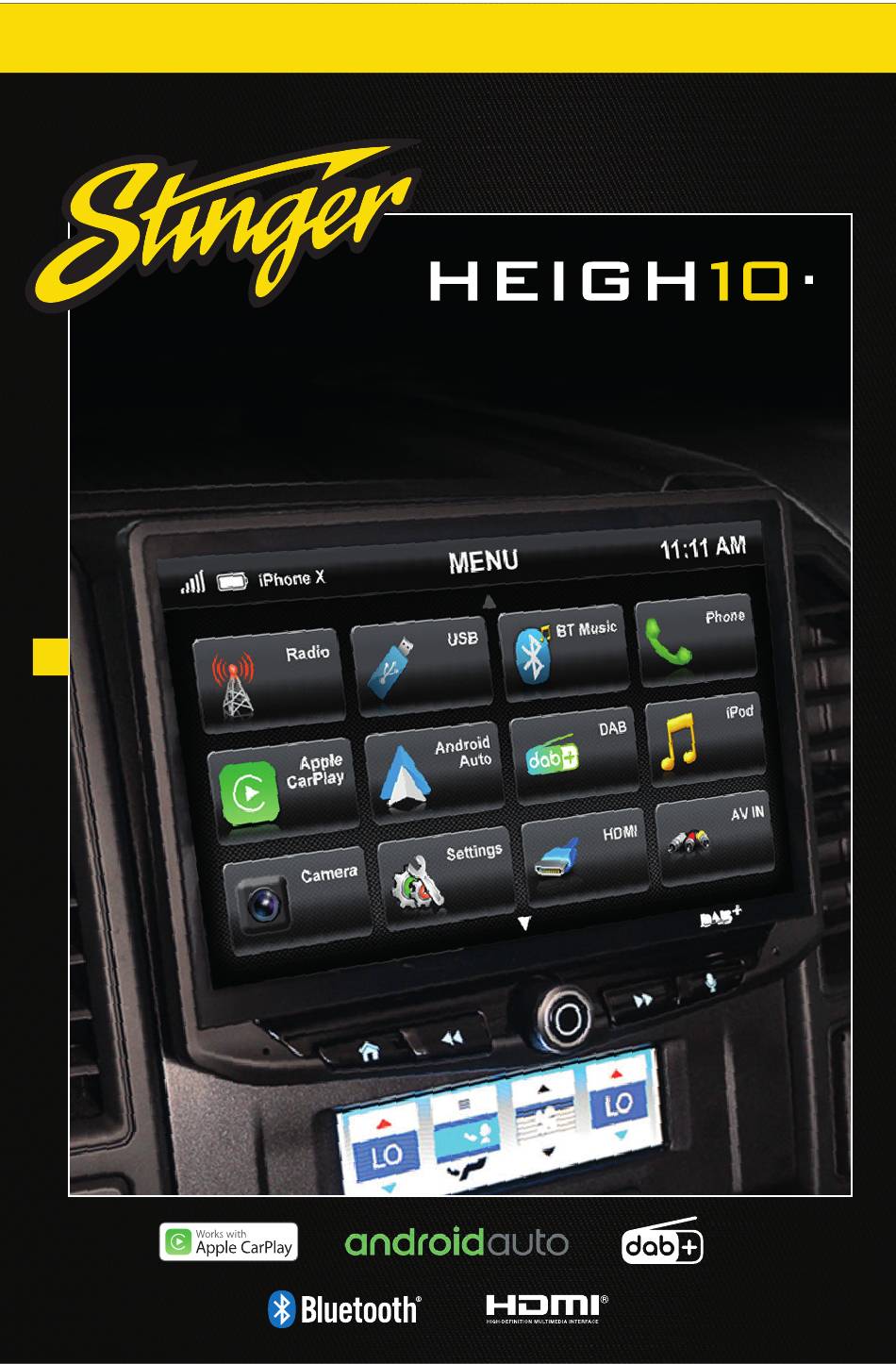

Seite 1 PN: UN1810E ® -INCH MODULAR MULTIMEDIA DISPLAY SYSTEM USER GUIDE StingerElectronics-EU.com...
Seite 37 WILLKOMMEN ZU IHREM NEUEN Genießen Sie die Fahrt GERMAN INHALT Die Grundlagen......38 Einstellungen......58 Erste Schritte........40 Uhr..........58 AM/FM Radio.........42 Systemeinstellungen.....58 Bluetooth-Telefon......43 Beleuchtung......59 Kopplung eines Geräts....44 Hintergründe......60 BT-Geräteeinstellungen....45 Display........60 Kontakte/Anrufprotokoll.....46 Registerkarten......60 Bluetooth-Musik......47 Kamera........61 DAB+-Digitalradio......48 Toneinstellungen.......62 DAB+-Kanäle/Einstellungen..50 Equalizer........63 USB-Medien........51 Werks-EQ........63 ® Apple CarPlay ......52 Frequenzübergang....64 Android Auto™......53...
Seite 38: Die Grundlagen
DIE GRUNDLAGEN Internes Mikrofon Start-Taste Zum Startmenü wechseln Tune/Titel Unten-Taste Mediensteuerung Vorwärts, Zurück, Suchen, Funktion drücken & halten in ausgewählten Quellen Multifunktio Zum Ein-/Ausschalten d Drehen, um die Lautstärke nac Drücken zum Stumms StingerElectronics-EU.com...
Seite 39 Reset-Taste Sprachtaste Startet Sprachsteuerung Tune/Titel Oben-Taste Mediensteuerung Weiter, Vorwärts, Suchen, Funktion drücken & halten in ausgewählten Quellen nktionsknopf ten drücken und halten e nach oben/unten einzustellen mmschalten/Entstören StingerElectronics-EU.com...
Seite 40: Erste Schritte
ERSTE SCHRITTE Informationsleiste Quelle/Info Zeit Start-Taste Strom Wischen Sie nach oben, um die EIN/AUS REGISTERKARTEN ZU ÖFFNEN MEHR POWER! Auf die anpassbaren REGISTERKARTEN Wenn die Zündung des Fahrzeugs kann zugegriffen werden, indem Sie den auf EIN oder ACC steht, drücken und Pfeil nach oben am unteren Rand des ...
Seite 41: Quelle Auswählen
QUELLE AUSWÄHLEN Um eine Quelle auszuwählen, drücken Sie die START-Taste. Im STARTMENÜ werden alle Quellen sowie die Optionen Einstellungen, Audio, Anzeige und Kamera angezeigt. Derzeit nicht verfügbare QUELLEN sind grau unterlegt. SCHNELLTIPP Es gibt mehrere Möglichkeiten zum Scrollen ... nach oben/unten wischen und Pfeile nach oben/unten ZEIT EINSTELLEN 1) Berühren und halten Sie die Zeitanzeige...
Seite 42: Am/Fm Radio
AM/FM-RADIO Drücken Sie die START-TASTE > Radio, um die Radioquelle auszuwählen. Senderspeicher - Um einen ST-Indikator - Zeigt an, dass der Senderspeicherplatz zuzuweisen, aktuelle Radiosender in Stereo läuft. gehen Sie zum gewünschten Tune/Aufwärts suchen - Zum Tunen Sender und halten Sie einen Senderspeicherplatz gedrückt, bis die nach oben drücken und loslassen.
Seite 43: Bluetooth-Telefon
BLUETOOTH-TELEFON Drücken Sie die START-TASTE > Telefon, um die Telefonquelle auszuwählen. Nummernblock - Berühren Sie diese Geräteinfo - Zeigt den Namen des Taste, um den Nummernblock aktuell gekoppelten Geräts, die zum Wählen von Telefonnummern Signalstärke und den Batteriestatus aufzurufen. Lautsprecher/Telefon - Schaltet Favoriten - Anpassbare Liste der Telefongespräche zwischen den bevorzugten Kontakte.
Seite 44: Kopplung Eines Geräts
BLUETOOTH-TELEFON Kopplung eines Geräts Wählen Sie im Hauptmenü des Telefons Einstellungen, um zu den BT- Geräteeinstellungen zu kommen. Wählen Sie auf der Seite mit den BT- Geräteeinstellungen die Option Geräte . Versetzen Sie Ihr Gerät in den Erkennungsmodus. Wählen Sie HINZUFÜGEN auf der Geräteseite Wählen Sie Ihr Gerät aus der Liste aus.
Seite 45: Bt-Geräteeinstellungen
BLUETOOTH-TELEFON Wählen Sie Koppeln, wenn Sie dazu aufgefordert werden. Bestätigen Sie am Gerät den Schlüsselcode und das Koppeln. Bei Aufforderung wählen Sie Freigabe der Kontakte zulassen. HINWEIS! Sobald ein Gerät gekoppelt wurde, stellt es automatisch eine Verbindung her, sobald das System eingeschaltet wird und sich das Gerät in Reichweite befindet.
Seite 46: Kontakte/Anrufprotokoll
BLUETOOTH-TELEFON Search Contacts Kontakte Während ein Gerät gekoppelt ist, können Sie auf die Kontakte zugreifen, indem Sie im Hauptmenü des Telefons die Option Kontakte auswählen. Es kann einige Minuten dauern, bis alle Kontakte geladen sind. Wenn ein Kontakt aus der Liste ausgewählt wird, werden alle zugehörigen Nummern (Privat/ Beruflich/Mobil) auf der linken Seite des Bildschirms angezeigt.
Seite 47: Bluetooth-Musik
BLUETOOTH-MUSIK Drücken Sie die START-TASTE > BT-Musik, um die BT-Musikquelle auszuwählen. Nächster Titel/Programm - Berühren Sie diese Taste, um zum nächsten Titel/ Programm zu gelangen. Wiedergabe/Pause - Berühren Sie diese Taste, um den Ton abzuspielen oder anzuhalten. Vorheriger Titel/Programm - Einmal berühren, um den aktuellen Titel neu zu starten, erneut berühren, um zum vorherigen Titel zu gelangen.
Seite 48: Dab+-Digitalradio
DAB+ DIGITALES RADIO DAB (Digital Audio Broadcasting) ist ein Industriestandard für Radiosender in ganz Europa, die ein digitales Signal verwenden. DAB nutzt das Spektrum im Allgemeinen effizienter als herkömmliche analoge Radiosignale und bietet so ein hochwertiges Klangerlebnis und minimiert Aussetzer. Mit der zusätzlichen Nutzung von Service Following können Sie die Radiosender Ihrer Wahl über mehrere Servicebereiche hinweg hören –...
Seite 49 DAB+ DIGITALES RADIO Drücken Sie die START-TASTE > DAB+, um die Radioquelle DAB+ auszuwählen. Einstellungen - Wählen Sie diese Kanal-Senderspeicherplatz - Um einen Option, um Merkmale und Funktionen Senderspeicher zuzuweisen, gehen Sie zum gewünschten Kanal, halten Sie des DAB-Betriebs zu bearbeiten. einen Senderspeicherplatz gedrückt, bis die Senderspeichertaste hervorgehoben Menü...
Seite 50: Dab+-Kanäle/Einstellungen
Zurück zum DAB-Hauptbildschirm Ensembles Durch Eingabe der Suchfunktion wird eine Liste der verfügbaren lokalen und nationalen DAB-Ensembles in Reichweite des Heigh10-Geräts angezeigt. Verwenden Sie die Pfeile, um in der Liste zu navigieren, und berühren Sie den Bildschirm, um das gewünschte Ensemble auszuwählen.
Seite 51: Usb-Medien
USB-MEDIEN Wenn ein USB-Laufwerk angeschlossen ist - drücken Sie die START-TASTE > USB, um USB auszuwählen. Über das USB-Stammmenü können Sie Audio-, Video- und Bilddateien durchsuchen. Auf Seite 70 finden Sie eine Liste der unterstützten Dateitypen. USB-Stammmenü Berühren Sie diese, um eine Datei zur Ansicht/ Wiedergabe auszuwählen.
Seite 52: Apple Carplay
Löschen, um Apps hinzuzufügen oder zu entfernen. Tippen und ziehen Sie eine App, um die Reihenfolge der Symbole zu ändern. Um Apple CarPlay zu beenden, drücken Sie das Stinger-Hauptmenü-Symbol. Für weitere Informationen zu Apple CarPlay besuchen Sie https://support.apple.com/en-us/ HT205634...
Seite 53: Android Auto
Android Auto Android Auto einstellen Stellen Sie sicher, dass auf Ihrem Telefon Android 5.0 (Lollipop) oder höher läuft. Laden Sie die Android Auto-App von Google Play auf Ihr Gerät herunter. Sobald die App installiert ist, öffnen Sie diese und folgen Sie den Einrichtungsschritten. Verbinden Sie Ihr Telefon Bevor Sie Ihr Telefon zum ersten Mal anschließen, schalten Sie Ihr Fahrzeug ein.
Seite 54: Ipod
iPod ® Titel-Detailansicht Drücken Sie MENU > iPod, um iPod als Quelle auszuwählen. iPod-Stammmenü Vorheriger Titel - Einmal berühren, um den aktuellen Titel neu zu starten, erneut berühren, um zum vorherigen Titel zu gelangen. Wiedergabe/Pause - Berühren Sie diese Taste, um den Ton abzuspielen oder anzuhalten.
Seite 55: Hdmi
HDMI-EINGANG Drücken Sie die START-TASTE > HDMI, um auf den HDMI-Eingang umzuschalten. Der HDMI-Eingang kann für einen externen DVD-Player, Streaming-Sticks, Mediaplayer und Smartphone-Mirroring verwendet werden. Sie können HDMI-Inhalte nur anzeigen, wenn sich das Fahrzeug in Parkstellung befindet und die Feststellbremse AKTIVIERT ist.
Seite 56: Kameras
KAMERAS Drücken Sie die START-TASTE > Kameras, um auf Kameras zuzugreifen. Wenn optionale Kameras installiert sind, können Sie diese jederzeit über die Kameraauswahlleiste am unteren Rand des Bildschirms anzeigen. Um die Kameraansicht zu verlassen, berühren Sie den Zurück-Pfeil. Hinweis: Bei ausgelösten Seitenkameras, die sich automatisch mit den Blinkern einschalten, können Sie die Stummschaltung beim...
Seite 57: Navigation
TASTE > Navigation Das Benutzerhandbuch für iGO Navigation finden Sie auf StingerElectronics.com Fragen Sie Ihren Händler nach der vorinstallierten iGO-Navigations-SD-Karte von Stinger, um die Navigation zu erweitern. (Teilenummer: SE-P14). DISPLAY AUS Drücken Sie die START-TASTE > Display Aus, um das LCD auszuschalten.
Seite 58: Einstellungen
EINSTELLUNGEN Aktuellen Bildschirm VERLASSEN Drücken Sie die START-TASTE > Einstellungen, um das Hauptmenü der Einstellungen aufzurufen. Systemeinstellungen Beleuchtung Hintergrund Displayeinstellungen Toneinstellungen Registerkarten Kameraeinstellungen ZURÜCK zum vorhergehenden Bildschirm Einstellungen > Uhr Uhr-Einstellungen [AUS-12HR-24HR] Zeitformat wählen. Wischen oder klicken Sie auf die Pfeile, um die Zeit einzustellen. Einstellungen >...
Seite 59: Beleuchtung
EINSTELLUNGEN Einstellungen > Systemeinstellungen > Apple CarPlay Gerätemodus [AUS-CarPlay-iPod] Legt fest, wie das iPhone verwendet werden soll, wenn es per USB-Anschluss verbunden ist. AUS ist nur zum Laden. Mikrofonverstärkung [NIEDRIG-MITTEL-HOCH] Stellt die Mikrofonverstärkung (Empfindlichkeit) bei Verwendung von Apple CarPlay ein. Einstellungen >...
Seite 60: Hintergründe
EINSTELLUNGEN Einstellungen > Hintergrund Hier können Sie das Hintergrundbild ändern. Berühren Sie die Miniaturansicht des Bildes, um es auszuwählen. Sie können bis zu 3 eigene Bilder hochladen. Um Bilder hochzuladen, kopieren Sie diese auf einen USB-Stick und schließen Sie diesen an einen der USB-Anschlüsse an. Tippen Sie auf das +-Symbol und wählen Sie eine Datei aus.
Seite 61: Kamera
EINSTELLUNGEN Einstellungen > Kameraeinstellungen Kennzeichnung Kam1-4 ẞ [HINTEN-AU EN-AUX-INNEN-LADEFLÄCHE- ANHÄNGER] Ermöglicht individuelle Kennzeichnung für mehrere Kameras Auslöser Kam 1-3 [EIN-AUS] Einzelne Kameraauslöser auf EIN/AUS stellen Auslöser Kam 4 [EIN-AUS-VSS] Stellen Sie den Auslöser von Kamera 4 auf EIN, AUS oder Fahrzeuggeschwindigkeitsensor ein.
Seite 62: Toneinstellungen
TONEINSTELLUNGEN Einstellungen > Toneinstellungen Erweiterte Einstellungen Balance [-9 - 0 - 9] Zugang zu Verstärkungs-/ Mit den Pfeiltasten Links und Rechts können Sie Lautstärkeeinstellungen, Toslink und die Lautsprecherbalance links/rechts einstellen. Mikrofoneinstellungen. (Siehe Seite 66) Fader [-9 - 0 - 9] Tonstärke [EIN-AUS] Mit den Pfeiltasten Auf und Ab können Sie den Wenn EINGESCHALTET, werden tiefe und...
Seite 63: Equalizer
TONEINSTELLUNGEN Toneinstellungen > Equalizer Wenn Sie in der Audio-Menüleiste die Option Equalizer auswählen, werden der grafische Equalizer mit 15 Bändern und die Voreinstellungen angezeigt. Die Frequenz kann durch Berühren und Verschieben der Frequenzschieber nach oben/unten eingestellt werden. Sobald der gewünschte Klang erreicht ist, kann er als Voreinstellung gespeichert werden.
Seite 64: Frequenzübergang
TONEINSTELLUNGEN Grafische Darstellung von Toneinstellungen > Frequenzübergang Frequenzgang, Frequenz und Pegel des Frequenzübergangs. Durch die Auswahl des Frequenzübergangs in der Audio-Menüleiste wird der interne elektronische variable Frequenzübergang aufgerufen. Frequenzübergangseinstellungen können gespeichert und über Voreinstellungen abgerufen werden. Vordere/hintere/Subwoofer-Kanäle Wählen Sie Vorne, Hinten oder Subwoofer, um den Frequenzübergang einzustellen.
Seite 65: Zeitkorrektur
TONEINSTELLUNGEN Toneinstellungen > Zeitkorrektur Wählen Sie Millisekunden oder Zoll Durch Auswahl von Zeitkorrektur in der Audio-Menüleiste werden die Einstellungen für die Zeitkorrektur aufgerufen. Die Zeitkorrektureinstellungen können gespeichert und über Voreinstellungen abgerufen werden. Die Laufzeitkorrektur gleicht die ungleiche Entfernung zwischen den Lautsprechern und den Ohren des Hörers aus.
Seite 66: Toslink
TONEINSTELLUNGEN Einstellungen > Toneinstellungen > Erweiterte Einstellungen Wenn Sie auf dem Bildschirm bei den Audioeinstellungen Erweiterte Einstellungen  wählen, erhalten Sie Zugriff auf die folgenden Einstellungen: Umgehung [EIN-AUS] Ist dies EIN, werden alle Equalizer-, Frequenzübergang- und Lautsprechereinstellungen deaktiviert/umgangen. Dies ist nützlich für den Anschluss an einen DSP.
Seite 67: Reset-Taste
Reset-Taste Die Reset-Taste befindet sich in der unteren rechten Ecke des Displays. Um das Gerät zurückzusetzen, muss es eingeschaltet sein. Drücken Sie mit einer Büroklammer o. ä. für 2 Sekunden die Reset-Taste und lassen Sie sie dann wieder los. Dieses Reset wird einige Minuten dauern, schalten Sie das Gerät während dieser Zeit nicht aus.
Seite 68: Fehlerbehebung
- Vergewissern Sie sich, dass Sie ein von ist. Löschen Sie alle nicht genutzten Geräte. Apple zertifiziertes Kabel verwenden. Löschen Sie jedes „Stinger“-Gerät. Starten - Vergewissern Sie sich, dass Sie an USB #1 Sie das Gerät neu und versuchen Sie die angeschlossen sind ...
Seite 69: Technische Daten
TECHNISCHE DATEN ALLGEMEIN AUDIO (FORTS.) Betriebsspannung: 9,0 VDC bis 18 VDC Subwoofer-Vorausgang Erdungsanlage: Negative Erdung LPF: 25Hz/40Hz/63Hz/80Hz/100Hz/160Hz/250H Maximale Stromaufnahme: 10 A abgesichert Frequenzgang: 6dB, 12dB, 18dB Verstärkung: -14 dB bis 7 dB (1 dB/Schritt) MASSE Phase: 0 oder 180 Lautsprecherpegel: ±9 dB (1 dB/Schritt) Radiomodul: 178 mm x 100 mm x 116 mm (B x H x T) Zeitausrichtung: 0 bis 133 Schritte (Zoll/ms)
Seite 70 TECHNISCHE DATEN AUDIO-/VIDEOFORMATE HDMI-EINGÄNGE Unterstützte HDMI-Auflösungen: AUDIO 640*480p, 720*480p, 1280*720p, 1920*1080i, 1920*1080p MPEG-1 Audio Layer-3 (.mp3) FLAC (.flac) MPEG-2 Advanced Audio (.aac) TOSLINK (OPTISCH) MPEG-4 Audio (.m4a) Ausgang: 48 kHz Variabel Windows Audio (.wav) OGG Audio (.ogg) HINTERGRUNDBILD (BENUTZER) VIDEO Dateiformat: JPG / PNG QuickTime (.mov) Auflösung: 1024 x 600...
