Inhaltszusammenfassung für Telecom Behnke PoE-Switch 20-9598
- Seite 1 Anleitung Version 1.1 PoE-Switch 20-9598 Seite ..3 PoE-Switch 20-9598 Page ..11 PoE-Switch 20-9598 Page ..19...
-
Seite 2: Service-Hotline
Sicherheitsbestimmungen Netzwerk bzw. Telefonanschluss getrennt installiert und gewartet werden dürfen. sind. kontAkt Info-Hotline Telecom Behnke GmbH Ausführliche Informationen zu Produkten, Gewerbepark „An der Autobahn“ Projekten und unseren Dienstleistungen: Robert-Jungk-Straße 3 Tel.: +49 (0) 68 41 / 81 77-700 66459 Kirkel... -
Seite 3: Www.behnke-Online.de
Bedienungsanleitung PoE-Switch Inhalt inhAlt 1. Merkmale 2. Anschluss 3. Inbetriebnahme 4. CE-Erklärung www.behnke-online.de... -
Seite 4: Merkmale

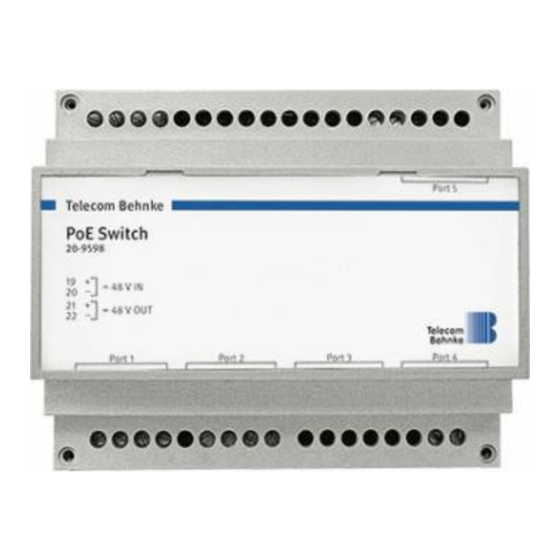

Bedienungsanleitung PoE-Switch Merkmale MerkMAle ▸ Fünf Port Hutschienen Switch ▸ Ein POE + Port (Port 1) nach IEEE-802.3at-2003 max. 48 V / 25 W ▸ Drei POE Ports (Port 2 – Port 4) nach IEEE-802.3af-2003 max. 48 V / 15,4 W pro Port ▸... -
Seite 5: Anschluss
Bedienungsanleitung PoE-Switch Anschluss Anschluss 48 V SNT Router 230 V ≈ 19 20 AC / DC Netzteil www.behnke-online.de... -
Seite 6: Inbetriebnahme
Bedienungsanleitung PoE-Switch Inbetriebnahme inbetriebnAhMe Schließen Sie den Switch, wie oben unter „Anschluss“ gezeigt, an. Für das externe 48 V Netzteil beachten Sie bitte die separate, beiliegende Anleitung. Bitte beachten Sie zusätzlich Folgendes: ▸ Einrichtungen mit Festanschluss: Außerhalb der Einrichtung muss eine leicht zugängliche Trennvorrichtung vorhanden sein. -
Seite 7: Ce-Erklärung
Bedienungsanleitung PoE-Switch CE-Erklärung ce-erklärung www.behnke-online.de... - Seite 8 Bedienungsanleitung PoE-Switch Notizen www.behnke-online.de...
- Seite 9 Version 1.1 PoE-Switch 20-9598 Seite ..3 PoE-Switch 20-9598 Page ..11 PoE-Switch 20-9598 Page ..19...
- Seite 10 Information Telecom Behnke GmbH For detailed information on our product, Gewerbepark “An der Autobahn” projects and services: Robert-Jungk-Str. 3 Tel.: +49 (0) 68 41/81 77-700...
- Seite 11 Instructions PoE Switch Contents contents 1. Key features 2. Connection 3. Set up 4. CE Declaration www.behnke-online.com...
-
Seite 12: Key Features
Instructions PoE Switch Key features key feAtures ▸ Five port top hat rail switch ▸ One PoE + port (port 1) according to IEEE-802.3at-2003 max. 48 V / 25 W ▸ Three PoE ports (ports 2 – Port 4) according to IEEE-802.3af-2003 max. 48 V / 15.4 W per port ▸... - Seite 13 Instructions PoE Switch Connection connection 48 V SMPS Router 230 V ≈ 19 20 AC / DC power supply unit www.behnke-online.com...
- Seite 14 Instructions PoE Switch Set up set up Connect the Switch as described in the chapter "Connection". For the external 48 V power supply unit , please cf. the separate instructions provided. Please also take note of the following: ▸ Installations with a land line: You need an easily accessible separator outside of the installation.
- Seite 15 Instructions PoE Switch CE Declaration ce DeclArAtion www.behnke-online.com...
- Seite 16 Instructions PoE Switch Note www.behnke-online.com...
- Seite 17 Version 1.1 PoE-Switch 20-9598 Seite ..3 PoE-Switch 20-9598 Page ..11 Switch PoE 20-9598 Page ..19...
- Seite 18 électriciens qualifiés et des réseaux électrique (bloc d’alimentation) et respectant les consignes de sécurité. informatique ou ligne téléphonique. contAct Infoligne Telecom Behnke S.à r.l. Pour des informations détaillées 1, Avenue Saint Rémy concernant nos produits, projets et F-57600 Forbach services : France Tél. : +33 (0)3 87 84 99 50...
- Seite 19 Manuel switch PoE Sommaire soMMAire 1. Caractéristiques 2. Raccordement 3. Mise en service 4. Déclaration CE www.behnke-online.de...
- Seite 20 Manuel switch PoE Caractéristiques cArActéristiques ▸ Switch cinq ports monté sur rail ▸ Un POE + Port (Port 1) selon IEEE-802.3at-2003 max. 48 V/25 W ▸ Trois ports POE (port 2 – port 4) selon IEEE-802.3af-2003 max. 48 V/15,4 W par port ▸...
- Seite 21 Manuel switch PoE Raccordement rAccorDeMent Alimentation à découpage 48 V Router 230 V ≈ 19 20 Bloc AC/DC www.behnke-online.de...
-
Seite 22: Mise En Service
Manuel switch PoE Mise en service Mise en service Brancher le connecteur switch comme illustré sous « Raccordement » ci-dessous. Pour le bloc d’alimentation 48 V, lire la notice annexe fournie. Attention : ▸ Dispositifs avec branchement fixe : en dehors du dispositif, il doit y avoir un séparateur facilement accessible. - Seite 23 Manuel switch PoE Déclaration CE DéclArAtion ce www.behnke-online.de...
- Seite 24 Version 1.1 Kirkel, März 2015 telecoM behnke gMbh Telecom Behnke GmbH Info-Hotline: +49 (0) 68 41 / 81 77-700 Gewerbepark „An der Autobahn“ Service-Hotline: +49 (0) 68 41 / 81 77-777 Robert-Jungk-Straße 3 Telefax: +49 (0) 68 41 / 81 77-750 66459 Kirkel info@behnke-online.de...
