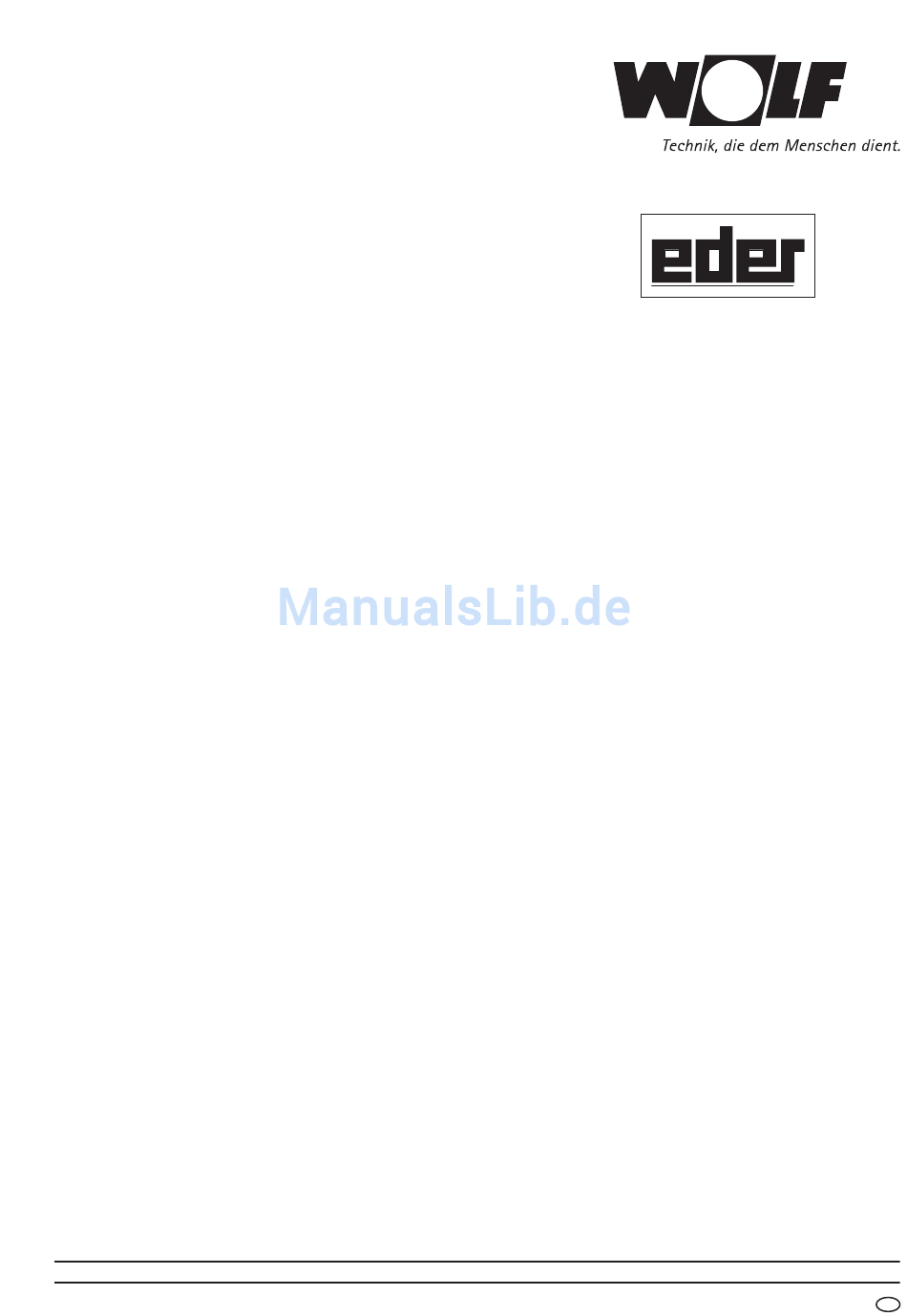

Planungs-, Montage-,
Bedienungs- und
Wartungsanleitung
Pellets-Heizanlagen
Pellevent M
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr. 30 61 275
Änderungen vorbehalten!
09/04
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf Pellevent M

Inhaltszusammenfassung für Wolf Pellevent M

  • Seite 1 Planungs-, Montage-, Bedienungs- und Wartungsanleitung Pellets-Heizanlagen Pellevent M Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr. 30 61 275 Änderungen vorbehalten! 09/04...

  • Seite 2: Inhaltsverzeichnis

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 2 Technik, die dem Menschen dient. Inhaltsverzeichnis 1. Vorwort 2. Technische Angaben und Bestimmungen für den Anschluss an die Heizungsanlage 2.1. Allgemeines 2.2. Typenblatt 2.3. Der Pelletsbrenner 2.4. Aschenaustragung und automatische Reinigung 2.5.
  • Seite 3 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 3 Technik, die dem Menschen dient. 8.9. Anzeigeebene 8.10. Bedienebene 8.11. Meldeebene 9. Inbetriebnahme und Abschalten 9.1. Inbetriebnahme 9.2. Abschalten des Kessels 10. Abgasmessung 11. Reinigung und Wartung der Pelletsautomatik Heizungsanlage 12.

  • Seite 4: Vorwort

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 4 Technik, die dem Menschen dient. 1. Vorwort Sehr geehrter Kunde! Als erstes möchten wir Ihnen gratulieren und gleichzeitig dafür danken, dass Sie sich für dieses Produkt aus dem Hause Anton EDER G.m.b.H. entschieden haben.

  • Seite 5: Technische Angaben Und Bestimmungen Für Den Anschluss An Die Heizungsanlage

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 5 Technik, die dem Menschen dient. 2. Technische Angaben und Bestimmungen für den Anschluss an die Heizungsanlage 2.1. Allgemeines Die Pellets-Automatikfeuerungsanlagen der Typenreihe PELLEVENT - M sind als Wärmeer-zeuger für Warmwasserheizungsanlagen mit zulässigen VL-Temperaturen bis 90°C ge-eignet und zugelassen.
  • Seite 6 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 6 Technik, die dem Menschen dient. Pellevent - SPIRO Pellevent Pellets- Heizungsanlage Pellevent M15 spiro Pellevent M30 spiro Leistungsbereich [kW] 4.3 – 14.9 8.7 – 29.8 Gewicht [kg] Wasserinhalt [l] RR - Durchmesser [mm] max.

  • Seite 7: Der Pelletsbrenner

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 7 Technik, die dem Menschen dient. 2.3. Der Pelletsbrenner Der Pelletsbrenner wird im Betrieb durch zwei eigenständig geregelte Gebläse mit Primär- und Sekundärluft versorgt. Über die Zellenradschleuse und Brennerschnecke gelangen die Pellets direkt in die Verbrennungszone.

  • Seite 8: Die Beschickung

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 8 Technik, die dem Menschen dient. Antriebsmotor mit Hebevorrichtung für automatische Abreinigung Wirbulatorenpaket Antriebsmotor für Aschenschnecke Antriebsmotor für Aschenschnecke Aschenleitbleche Aschenbehälter Schnecken für automatische Aschenaustragung 2.5. Die Beschickung Die Brennstoffbeschickung einer Pellevent - M - Anlage kann auf unterschiedliche Art erfolgen und hängt von der Type sowie Ausführung des Gerätes ab.
  • Seite 9 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 9 Technik, die dem Menschen dient. Vorratsbehälter 150 Liter Pellevent - M - Kessel LCD - Display isolierte Schutzgitter Fronttür Zellenradschleuse (Rückbrandsicherung) Brennerschnecke Brenntasse Kesseltür Der Pellevent - M - Kessel dient bei der Verbrennung von Pellets als Wärmetauscher, Aschesammler und Regelstation.

  • Seite 10: Beschickung Pellevent - M - Econ

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 10 Technik, die dem Menschen dient. - SPIRO Pellevent 2.5.2. Beschickung Der Pellevent - M - SPIRO besitzt keinen Vorratsbehälter, da die Pellets direkt über eine flexible, wartungsfreie und betriebssichere Schneckenfördereinrichtung zur Zellenrad- schleuse transportiert werden.

  • Seite 11: Beschickung Pellevent M - Vacu

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 11 Technik, die dem Menschen dient. - VACU Pellevent 2.5.3. Beschickung Beim Pellevent - M - VACU wird der Vorratsbehälter über die Saugförderanlage beschickt. Die Förderschnecke dient zur Austragung der Pellets aus dem Lagerraum und ist in den Längen 2 m, 2,5 m und 3 m erhältlich.
  • Seite 12 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 12 Technik, die dem Menschen dient. Abbildung Förderschnecke Masse Förderschnecke Variante L = 2000 2050 2000 350 200 400 400 2450 1650 275 260 6/4" L=150 6/4" L=150 Variante L = 2500 2550 2500 350 200 400 400 2950 2150 275 260 6/4" L=150 6/4" L=150 Variante L = 3000 3050 3000 350 200 400 400 3450 2650 275 260 6/4"...

  • Seite 13: Die Pellevent - M - Ladegruppe

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 13 Technik, die dem Menschen dient. 2.6. Die Pellevent - M - Ladegruppe Die Pellevent - M - Ladegruppe besteht aus folgenden Komponenten: - 3-Wege-Mischer mit elektrischem Stellantrieb - Ladepumpe - Rücklauftemperaturfühler in Anlegeausführung (Rücklauftemperaturfühler serienmäßig im Fühlerpaket bei Pellevent - M - Kessel beiliegend) - Sicherheitsventil 1/2”...

  • Seite 14: Schür- Und Reinigungsgerät

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 14 Technik, die dem Menschen dient. 2.7. Schür- und Reinigungsgerät Das serienmäßig mitgelieferte Reinigungsgerät dient zur ober- flächlichen Reinigung der Brenntasse. Als Sonderzubehör ist auch eine Reinigungsbürste für die Wärmetauscherrohre erhältlich. 2.8.

  • Seite 15: Anschluss Biosolar - Multifunktionsspeicher Und Unit - Boiler

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 15 Technik, die dem Menschen dient. 2.11. Anschluss Biosolar - Multifunktionsspeicher und UNIT - Boiler Für die EDER Pellevent - M - Heizungsanlage sind folgende Biosolar Speicher lieferbar: Biosolar I 330 l Puffer 200 l Boiler Biosolar II...
  • Seite 16 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 16 Technik, die dem Menschen dient.
  • Seite 17 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 17 Technik, die dem Menschen dient.
  • Seite 18 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 18 Technik, die dem Menschen dient.
  • Seite 19 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 19 Technik, die dem Menschen dient.
  • Seite 20 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 20 Technik, die dem Menschen dient.

  • Seite 21: Stromlaufpläne

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 21 Technik, die dem Menschen dient. 4. Stromlaufpläne Legende PELLEVENT - M, Grundausstattung -A01 Print für Pellevent-M, Grundplatine,Typ 200331 -S01 Sicherheitsthermostat (STB) -K01 Relais für Pellevent , Sicherheitsthermostat -X01 Netzzuleitung, 1x230V~ / 50Hz -X02a,b Verbindungsstecker Sekundärluftgebläse -X03a,b...
  • Seite 22 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 22 Technik, die dem Menschen dient. -S04 Stauklappe bei Raumentnahmeschnecke (je nach Ausführung) -M10 Motor für automatische Wärmetauscherreinigung (optional) -M11 Motor für automatische Ascheaustragung (optional), Längsschnecke -M12 Motor für automatische Ascheaustragung (optional), Querschnecke -S05 Endschalter für Aschebehälter (optional) -X09a,b...
  • Seite 23 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 23 Technik, die dem Menschen dient.
  • Seite 24 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 24 Technik, die dem Menschen dient.
  • Seite 25 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 25 Technik, die dem Menschen dient.
  • Seite 26 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 26 Technik, die dem Menschen dient.
  • Seite 27 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 27 Technik, die dem Menschen dient.
  • Seite 28 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 28 Technik, die dem Menschen dient.
  • Seite 29 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 29 Technik, die dem Menschen dient.
  • Seite 30 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 30 Technik, die dem Menschen dient.
  • Seite 31 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 31 Technik, die dem Menschen dient.
  • Seite 32 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 32 Technik, die dem Menschen dient.

  • Seite 33: Aufstellung Und Lagerung

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 33 Technik, die dem Menschen dient. 5. Aufstellung und Lagerung 5.1. Aufstellplatz Die Pelletsanlage kann auf jedem waagrecht befestigten Boden aufgestellt werden, ein Sockel ist nicht erforderlich. Etwaige Unebenheiten sollten ausgeglichen werden. Zur ungehinderten Bedienung und Wartung der Kesselanlage ist unbedingt darauf zu achten, dass vor dem Kessel eine freie Durchgangsbreite von mind.

  • Seite 34: Mindestabstände

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 34 Technik, die dem Menschen dient. 5.4. Mindestabstände Folgende Maße sind unbedingt einzuhalten! Kamin Verpuffungsklappe Wand F 90 und Zugbegrenzer min. 500 mm In diesem In diesem Bereich keine Bereich keine Komponenten Komponenten aufstellen !

  • Seite 35: Der Richtige Lagerraum

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 35 Technik, die dem Menschen dient. 5.5. Der richtige Lagerraum Situierung Der Lagerraum soll schmal und rechteckig sein sowie an der Außenwand liegen. Das Transportfahrzeug muss so weit an die Befüllstutzen heranfahren können, dass durch die mechanische Belastung während der Befüllung die Pelletsqualität nicht wesentlich beeinträchtigt wird.
  • Seite 36 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 36 Technik, die dem Menschen dient. Aus Sicherheitsgründen dürfen im Lagerraum keine freiliegenden Elektroinstallationen (Leuchten, elektrische Leitungen, Verteilerdosen, Steckdosen, Lichtschalter u. dgl.) vorhanden sein. Lagerzugänglichkeit Die Zugänglichkeit zum Lager muss derart sichergestellt sein, dass notwendige Wartungs- und Reinigungsarbeiten durchgeführt werden können.
  • Seite 37 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 37 Technik, die dem Menschen dient. Befüllstutzen und Befüllleitungen Bei der Befüllung von Lagern mit Silo-LKW müssen folgende Anforderungen erfüllt werden: Die Einblas- und Absaugstutzen sollten bevorzugt ins Freie geführt sein und an der Schmalseite des Raumes liegen.
  • Seite 38 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 38 Technik, die dem Menschen dient. Die Befüllstutzen und -leitungen mit dem Mauerwerk verbinden bzw. erden (Verhinderung von elektrostatischer Aufladung). Bei der Durchdringung von brandabschnittsbildenden Bauteilen die Befülleitungen entsprechend der geforderten Brandwiderstandsklasse abschotten und verkleiden. Schallschutz Lagerungen und Befestigungen sowie Wanddurchführungen für Austragungssysteme sind so auszuführen, dass die Übertragung von Körperschall auf das Bauwerk verhindert wird.
  • Seite 39 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 39 Technik, die dem Menschen dient. Aufriss Lagerraum...
  • Seite 40 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 40 Technik, die dem Menschen dient. Grundriss Heiz- und Lagerraum (Variante VACU) Zuluftöffnung Mindestabstände siehe Abschnitt 5.4. ! Wand F 90 Verpuffungsklappe Pellevent - M - Kessel und Zugbegrenzer Heizraum Heizraumtür T 30 Kamin...
  • Seite 41 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 41 Technik, die dem Menschen dient. Grundriss Heiz- und Lagerraum (Variante SPIRO) Hinweisschild Absaugstutzen Befüllstutzen Steckdose “Abschalten der Anlage 230 V~/16A) geerdet) geerdet) beim Befüllen” Wand F 90 min. 300 mm 1 m Abstand Holzpfosten Lagerraumtür...

  • Seite 42: Rauchfanganschluss Und Bemessung

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 42 Technik, die dem Menschen dient. 6. Rauchfanganschluss und Bemessung Voraussetzung für die einwandfreie Funktion der Feuerungsanlage ist der richtig dimensionierte Rauchfang. Der Kaminzug muss mindestens zwischen 0,10 mbar (bei Pellevent - M 15) und 0,15 mbar (bei Pellevent - M 30) betragen.
  • Seite 43 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 43 Technik, die dem Menschen dient. ACHTUNG ! Wenn eine Abgasmessung notwendig ist, so muss sie bei einer Kesseltemperatur zwischen 60°C und 85°C stattfinden. Weiters hat die Messung bei Nennlast (Pufferspeicher noch nicht durchgeladen) zu erfolgen (siehe Abschnitt 10.).

  • Seite 44: Elektroinstallation

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 44 Technik, die dem Menschen dient. 7. Elektroinstallation Montagehinweise Netzzuleitung Die Netzzuleitung ist als Schutzkontakt-Zuleitung ausgeführt, der Anschluss sollte durch Anstecken an einer Schutzkontakt - (= Schuko) - Steckdose erfolgen. Zur vollständigen Trennung des Gerätes vom Netz ist dieser Stecker vorgesehen, weitere Trenneinrichtungen sind nicht enthalten.

  • Seite 45: Bedienung Des Pellevent - M - Microcomputers

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 45 Technik, die dem Menschen dient. 8. Bedienung des Pellevent - M - Microcomputers 8.1. Einschalten Nach dem Anschließen der Spannungsversorgung startet der Microcomputer selbstständig und die aktuelle Softwareversion wird angezeigt. Ca.

  • Seite 46: Fernsteller Heizkreis (Optional)

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 46 Technik, die dem Menschen dient. 8.3. Fernsteller Heizkreis (optional) Es besteht die Möglichkeit, auf jeden Heizkreis optional einen Fernsteller aufzuschalten. Nachstehende Einstellungen können damit durchgeführt werden: Betriebsartschalter “Heizkreis” Einstellregler Heizkurve (Parallelverschiebung) “Abbildung Fernsteller”...

  • Seite 47: Die Anzeige

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 47 Technik, die dem Menschen dient. 8.5. Die Anzeige Für die optische Menüführung besitzt der Pellevent - M - Micromcomputer ein 4 - zeiliges, beleuchtetes LCD - Display, dessen Anzeigen klar und übersichtlich dargestellt werden. Grundsätzlich werden oberhalb der beiden Tasten “...

  • Seite 48: Struktur Des Menüs

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 48 Technik, die dem Menschen dient. 8.7. Struktur des Menüs Das Menü des Pellevent - M ist in folgende Ebenen gegliedert: - 0. Grundanzeige Anzeige nach dem Einschalten des Gerätes bzw. wenn über einen längeren Zeitraum (5 min.) keine Bedienung erfolgt - 1.

  • Seite 49: Grundanzeige

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 49 Technik, die dem Menschen dient. 8.8. Grundanzeige Die Grundanzeige erscheint nach dem Einschalten des Pellevent - M automatisch. Anzeige von Uhrzeit (z.B. 09:25:31) und Datum (z.B. DI, 09.12.03). Betriebsart Weiters wird in der Grundanzeige die aktuelle Gesamtanlage angezeigt (*WE =...

  • Seite 50: Anzeigeebene

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 50 Technik, die dem Menschen dient. zur Bedienebene Grund- 8.9. Anzeigeebene anzeige Anzeigeebene Auswahl Kessel / Heizung Kessel Heizung 1.1. 1.5.*** Heizkreis Kessel 1 - 4 1.2.* 1.6.*** Förder- Boiler system 1 - 2 1.3.**...
  • Seite 51 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 51 Technik, die dem Menschen dient. 1.1.2. aktuelle Abgastemperatur [°C] und CO²-Gehalt [%] an den Messpunkten im Abgasrohr des Kessels zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.1.3. gewählte Betriebsart Kessel ändern der Betriebsart des Kessels (*WE = Automatik...
  • Seite 52 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 52 Technik, die dem Menschen dient. 1.1.6. Anzeige der Betriebsstunden Kessels Diese werden nur in der Betriebsphase ´Automatik´ gezählt zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.1.7. aktueller Unterdruck Feuerraum [mbar] bzw.
  • Seite 53 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 53 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Fördersystem 1.2. (nur bei Ausführung Pellevent - M - SPIRO und VACU) nur bei SPIRO und VACU 1.2.1. Anzeige des Füllstandes Näherungsschalter des unteren Kupplungsteils über der Zellenradschleuse (bei Ausführung SPIRO)
  • Seite 54 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 54 Technik, die dem Menschen dient. einmal füllen ... der Vakuumbehälter wird unabhängig von den Freigabezeiten und der Sperrzeit einmal vollgefüllt ... das Fördersystem ist deaktiviert (Frostschutz aktiv) ACHTUNG: Wurde die Betriebsart der Gesamtanlage auf `Kaminkehrer` oder `Aus (mit Frostsch.)´...
  • Seite 55 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 55 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Aschenaustragung 1.3. (nur bei Ausführung mit Komfortpaket) 1.3.1. Anzeige Status Aschenbehälter vorh..Aschenbehälter vorhanden fehlt ... der Aschenbehälter wird von der Elektronik als nicht vorhanden (montiert) erkannt, es erfolgt keine Aschenaustragung Weiters wird der derzeitige...
  • Seite 56 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 56 Technik, die dem Menschen dient. -> Anzeigeebene 1. / autom. Reinigung 1.4. (nur bei Ausführung mit Komfortpaket) 1.4.1. Anzeige Betriebszustand automatischen Reinigung ... automatische Reinigung steht automatische Reinigung läuft zurück zum vorherigen Menü...
  • Seite 57 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 57 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Heizkreis 1 - 4 1.5. (Anzeige abhängig von eingestellter Anlagenkennziffer) 1.5.1. Anzeige der aktuellen Vorlauftemperatur Heizkreises und der Außentemperatur [°C] Anzeige des Sollwertes der Vorlauftemperatur bzw.
  • Seite 58 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 58 Technik, die dem Menschen dient. Betriebsart Gesamtanlage Betriebsart Heizkreis Handbetrieb / Aus (mit Frostsch.) / HK nicht vorhanden Winterbetrieb Sommerbetrieb Automatik / immer Tagbetrieb / immer Nachtbetrieb Sommerbetrieb Handbetrieb / HK nicht vorhanden Kaminkehrerbetrieb Automatik / immer Tagbetrieb / immer Nachtbetrieb / Aus (mit Frostsch.)
  • Seite 59 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 59 Technik, die dem Menschen dient. 1.5.4. Anzeige der am Fernsteller eingestellten Betriebsart Temperaturverschiebung [°C] Das Anzeigefeld erscheint, wenn in der Bedienebene des jeweiligen Heizkreises der Parameter für den Fernsteller auf “ist angeschlossen” gesetzt ist. “Fernsteller”...
  • Seite 60 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 60 Technik, die dem Menschen dient. 1.5.6. Betriebszustand der Umwälzpumpe und vom Mischer Heizkreises Ein Aus ... Umwälzpumpe Heizkreis Auf Zu Stopp ... Mischer Heizkreis “Erläuterung Mischer Heizkreis” zur Anzeige 1.5.1. Mischer 100 % zu = nur Bypassbetrieb des Heizkreises zurück zum vorherigen Menü...
  • Seite 61 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 61 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Boiler 1 - 2 1.6. (Anzeige abhängig von eingestellter Anlagenkennziffer) 1.6.1. Anzeige der aktuellen Boilertemperatur [°C] und des Betriebszustandes Boilerladepumpe Ein Aus ...
  • Seite 62 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 62 Technik, die dem Menschen dient. Kaminkehrer ... die Betriebsart der Gesamtanlage wurde auf `Kaminkehrerbetrieb` gestellt, d.h. der Boiler wird bis zur maximalen Betriebstemperatur `Ladung aus` aufgeladen Laden ... der Boiler wird gerade nachgeheizt Bereitschaft ...
  • Seite 63 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 63 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Puffer 1.7. (Anzeige abhängig von eingestellter Anlagenkennziffer) 1.7.1. Anzeige der aktuellen Puffertemperatur [°C] an den beiden Messpunkten im Speicher Anzeige der Sollwerte (Grenzwerte) der Puffertemperaturen Ladung START eingestellter Temperaturbereich, der im T.oben...
  • Seite 64 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 64 Technik, die dem Menschen dient. -> Anzeigeebene 1. / Gesamtanlage 1.8. (Anzeige abhängig von eingestellter Anlagenkennziffer) 1.8.1. Anzeige der aktuellen Betriebsart Gesamtanlage (*WE = Winterbetrieb ändern der Betriebsart der Gesamtanlage zurück zum vorherigen Menü...

  • Seite 65: Bedienebene

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 65 Technik, die dem Menschen dient. zur Anzeigeebene Grund- 8.10. Bedienebene anzeige 2.1. 2.2. 2.3. 2.4. Einstellungen Verdrahtungstest Codeeingabe Inbetriebnahme 2.1.1. 2.2.1.*** 2.3.1. Anzeige der Anlagen- Heizkreis Komponenten kennziffer 1 - 4 2.1.2.
  • Seite 66 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 66 Technik, die dem Menschen dient. -> Bedienebene 2. / Inbetriebnahme 2.1. (Das Menü ist nur bis zur abgeschlossenen Inbetriebnahme in der obersten Bedienebene sichtbar, später kann man es in der Ebene `Einstellungen`aufrufen) 2.1.1.
  • Seite 67 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 67 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Heizkreis 1 - 4 2.2.1. (Anzeige abhängig von eingestellter Anlagenkennziffer) 2.2.1.1. Bei allen ausgeführten Heizkreisen besteht die Möglichkeit, ein Zeitprogramm mit 3 Blöcken zu definieren, wobei jeder Wochentag individuell einstellbar ist.
  • Seite 68 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 68 Technik, die dem Menschen dient. Blättern bis zur Einstellung `Samstag & Sonntag` Auswahl `Samstag & Sonntag` Auswahl `Block 1` Einstellen der Zeiten Ein: 07:00 Aus: 23:00 weiter Blättern bis zur Einstellung `Block 2` Auswahl `Block 2`...
  • Seite 69 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 69 Technik, die dem Menschen dient. 2.2.1.2. Heizkurve Heizkreis (*WE = Die Heizkurve ordnet jeder Außentemperatur eine bestimmte Vorlauftemperatur zu und ist individuell für alle Heizkreise getrennt einstellbar. ändern der Heizkurve des gewählten Heizkreises Außentemperatur [°C] Je höher die Heizkurve eingestellt wird, umso wärmer fährt der Heizkreis bei fallender Außentemperatur !
  • Seite 70 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 70 Technik, die dem Menschen dient. ändern der Parallelverschiebung des gewählten Heizkreises HK 1,0 +5°C HK 1,0 +0°C HK 1,0 -5°C Außentemperatur [°C] zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 2.2.1.4.
  • Seite 71 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 71 Technik, die dem Menschen dient. 2.2.1.6. AT-Grenze Nacht [°C] (*WE = + 5°C Der Grenzwert bestimmt die Außentemperatur, bei dessen Überschreitung im Nachtbetrieb die Heizung abgeschaltet wird. Einstellbereich: -10°C bis +50°C ändern der Temperatur `AT-Grenze Nacht` zurück zum vorherigen Menü...
  • Seite 72 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 72 Technik, die dem Menschen dient. 2.2.1.9. Minimale Vorlauftemperatur [°C] (*WE = +10°C Einstellung der minimalen Vorlauftemperatur des ausgewählten Heizkreises, die durch den Vorlaufsollwert (berechnet aus der eingestellten Heizkurve) nicht unterschritten werden darf. Einstellbereich: + 5°C bis +90°C ändern der maximalen Vorlauftemperatur...
  • Seite 73 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 73 Technik, die dem Menschen dient. 2.2.1.10. Aktivierung Raum-Fernsteller (*WE = nicht vorhanden Es besteht die Möglichkeit, auf jeden Heizkreis optional einen Fernsteller (siehe Abschnitt 8.3.) aufzuschalten. aktivieren / deaktivieren des Fernstellers nicht vorhanden ...
  • Seite 74 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 74 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Boiler 1 - 2 2.2.2. (Anzeige abhängig von eingestellter Anlagenkennziffer) 2.2.2.1. Temp. Ladung Aus [°C] (*WE = 55°C Obere Grenztemperatur des Boilers, bei der die Ladung beendet wird.
  • Seite 75 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 75 Technik, die dem Menschen dient. Blättern bis zur Einstellung `Montag bis Freitag` Auswahl `Montag bis Freitag` Auswahl `Block 1` Einstellen der Zeiten Ein: 05:00 Aus: 07:00 weiter Blättern bis zur Einstellung `Block 2` Auswahl `Block 2`...
  • Seite 76 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 76 Technik, die dem Menschen dient. 1.) 2.) Einstellen der Zeiten Ein: 24:00 Aus: 24:00 weiter zurück zurück Montag bis Freitag 05:00 - 07:00 16:00 - 20:00 Block 1 Block 2 Samstag &...
  • Seite 77 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 77 Technik, die dem Menschen dient. 2.2.2.5. Boilervorrang (*WE = Falls die installierte Kesselleistung in gewissen Betriebszuständen nicht ausreicht, eine schnelle und effiziente Boilerladung bei gleich- zeitiger Wärmeabnahme der Heizkreise durchzuführen, muss die Funktion `Boilervorrang` aktiviert werden.
  • Seite 78 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 78 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Puffer 2.2.3. (Anzeige abhängig von eingestellter Anlagenkennziffer) 2.2.3.1. T.oben Ladung Aus [°C] (*WE = 65°C Grenztemperatur des Puffers am oberen Fühler, bei der die Ladung beendet wird, sofern die eingestellte Temperatur `T.unten Ladung Aus` auch erreicht wurde.
  • Seite 79 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 79 Technik, die dem Menschen dient. 2.2.3.3. T.unten Ladung Aus [°C] (*WE = 55°C Grenztemperatur des Puffers am unteren Fühler, bei der die Ladung beendet wird, sofern auch die Temperatur `T.oben Ladung Aus` erreicht wurde.
  • Seite 80 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 80 Technik, die dem Menschen dient. Fall 1: Start Pufferladung bei Unterschreitung `T.oben Ladung Ein` Pufferladung wird beendet, da `T.oben` zu weit ansteigt, obwohl Sollwert `T.unten Ladung Aus`noch nicht erreicht wurde (Sicherheitsabschaltung nur bei Anlagen mit Biosolar-Multifunktionsspeicher) Kesselsollwert 70°C Sicherheitsabschaltung Start...
  • Seite 81 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 81 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Kessel 2.2.4. 2.2.4.1. minimale Abgastemperatur [°C] (*WE = +100°C Der Parameter `min. Abgastemperatur` begrenzt die minimale Temperatur des Rauchgases am Kesselaustritt. Erhöht man die Temperatur, wird das Abregeln des Kessels nur bis zu einer sich daraus ergebenden Teillast zugelassen.
  • Seite 82 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 82 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Fördersystem 2.2.5. (nur bei Ausführung Pellevent - M - VACU) 2.2.5.1. Die Freigabe des Fördersystems wird durch ein Zeitprogramm bis zu 3 Blöcken eingestellt (*WE =...
  • Seite 83 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 83 Technik, die dem Menschen dient. -> Bedienebene 2. / Einstellungen 2.2. / Allgemein 2.2.8. 2.2.8.1. Kontrast Display (*WE = Über die Kontrasteinstellung wird das Anzeigedisplay an die örtlichen Lichteinflüsse angepasst. Einstellbereich: 0 - 255 (je höher der Wert eingestellt wird, umso schwächer...

  • Seite 84: Meldeebene

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 84 Technik, die dem Menschen dient. zur Anzeigeebene Grund- 8.11. Meldeebene anzeige zur Bedienebene Meldeebene Hinweis- und Störmeldungen Die Meldeebene wird automatisch nach dem Auftreten von mindestens einer Hinweis- oder Störmeldung abwechselnd zur Grundanzeige eingeblendet. Beispiel: Störmeldung “Fühler Kessel Unterbrechung”...
  • Seite 85 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 85 Technik, die dem Menschen dient. Meldung Beschreibung Kontrolle / Behebung Meldung wird während der Kesselbetriebsphase `Zünden` Brenner zündet ! Tür nicht öffnen angezeigt und quittiert sich Kesseltüre nicht öffnen selbstständig, sobald die Zündung beendet ist Die Außentemperatur ist unter die...
  • Seite 86 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 86 Technik, die dem Menschen dient. Meldung Beschreibung Kontrolle / Behebung Das Sicherheitsthermostat des Pellevent - M hat ausgelöst und muss rückgesetzt werden. Es überwacht den Kessel auf Maximaltemperatur Schwarze Kappe abnehmen und mit und schaltet über ein zusätzliches geeignetem Gegenstand SiTh Sicherheitsthermostat rücksetzen...

  • Seite 87: Inbetriebnahme Und Abschalten

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 87 Technik, die dem Menschen dient. 9. Inbetriebnahme und Abschalten 9.1. Inbetriebnahme Inbetriebnahme Einregulierung Sicherheitsprüfung Pellevent - M - Anlagen durch Eder-Servicetechniker bilden die Grundvoraussetzung für einen störungsfreien und sparsamen Betrieb. Nur dann können wir Garantie gewähren ! 9.2.

  • Seite 88: Abgasmessung

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 88 Technik, die dem Menschen dient. Abschalten des Kesels, der Raumheizung und der Warmwasserbereitung Pellevent Es gibt 2 Möglichkeiten die gesamte Anlage abzuschalten: - Frostschutz erwünscht: in der Anzeigeebene - Abschnitt Gesamtanlage die Betriebsart auf `Aus (mit Frostsch.)` stellen - kein Frostschutz erwünscht: am Bediendisplay mit der Taste...
  • Seite 89 PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 89 Technik, die dem Menschen dient. - Oberfläche der Brenntasse, Brennraumwand- bzw. des Brennraumdeckenbereiches unter Anwendung des mitgelieferten Reinigungskratzers von Verbrennungsrück- ständen befreien (Brenntasse darf zur Reinigung nicht ausgebaut werden). - Einsaugöffnung des Stutzen für Unterdruckanschluss im oberen Bereich des Kesseltürrahmens bzw.

  • Seite 90: Eg-Konformitätserklärung

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 90 Technik, die dem Menschen dient. 12. EG - Konformitätserklärung im Sinne der EG-Richtlinie(n): Maschinen 89/392/EWG, Anhang II A Elektromagnetische Verträglichkeit 89/336/EWG Niederspannung 73/23/EWG Die Bauart des Produkts Zentralheizungskessel für Holzpellets Gerät: EDER Fabrikat:...

  • Seite 91: Gefahrenhinweise

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 91 Technik, die dem Menschen dient. 13. Gefahrenhinweise .) Bei der Einbringung des Kessels kann es zu Verletzungen durch Herunterfallen des Kessels oder des Behälters kommen. .) Beim Aushängen der Brennerverkleidung kann es durch unvorsichtige Vorgangsweise zum Einklemmen kommen.

  • Seite 92: Inbetriebnahmeprotokoll

    PLANUNG - MONTAGE - BEDIENUNG - WARTUNG Pellevent Pellevent Seite 92 Technik, die dem Menschen dient. 14. Inbetriebnahmeprotokoll Kommission: Inbetriebnahmedatum: Adresse: Kesselfabrikat: Kesseltype: Fabr.Nr.: Baujahr: Kesselnennleistung: Pufferspeicherinhalt: Durchmesser Rauchrohr: Durchmesser Kamin: Rauchrohrlänge: Kaminzugregler: nein Raumtemp.: °C Rauchgastemp.: °C Kesseltemp.: °C Kaminzug: mbar CO2:...
