IT/XT TERMINALI OPERATORE UNIVERSALI
IT/XT UNIVERSAL OPERATOR TERMINALS
IT/XT TERMINAUX OPERATEURS UNIVERSELS
IT/XT UNIVERSELLE BEDIENTERMINALS
IT/XT TERMINALES DE OPERADOR UNIVERSALES
IT/XT 通用操作终端

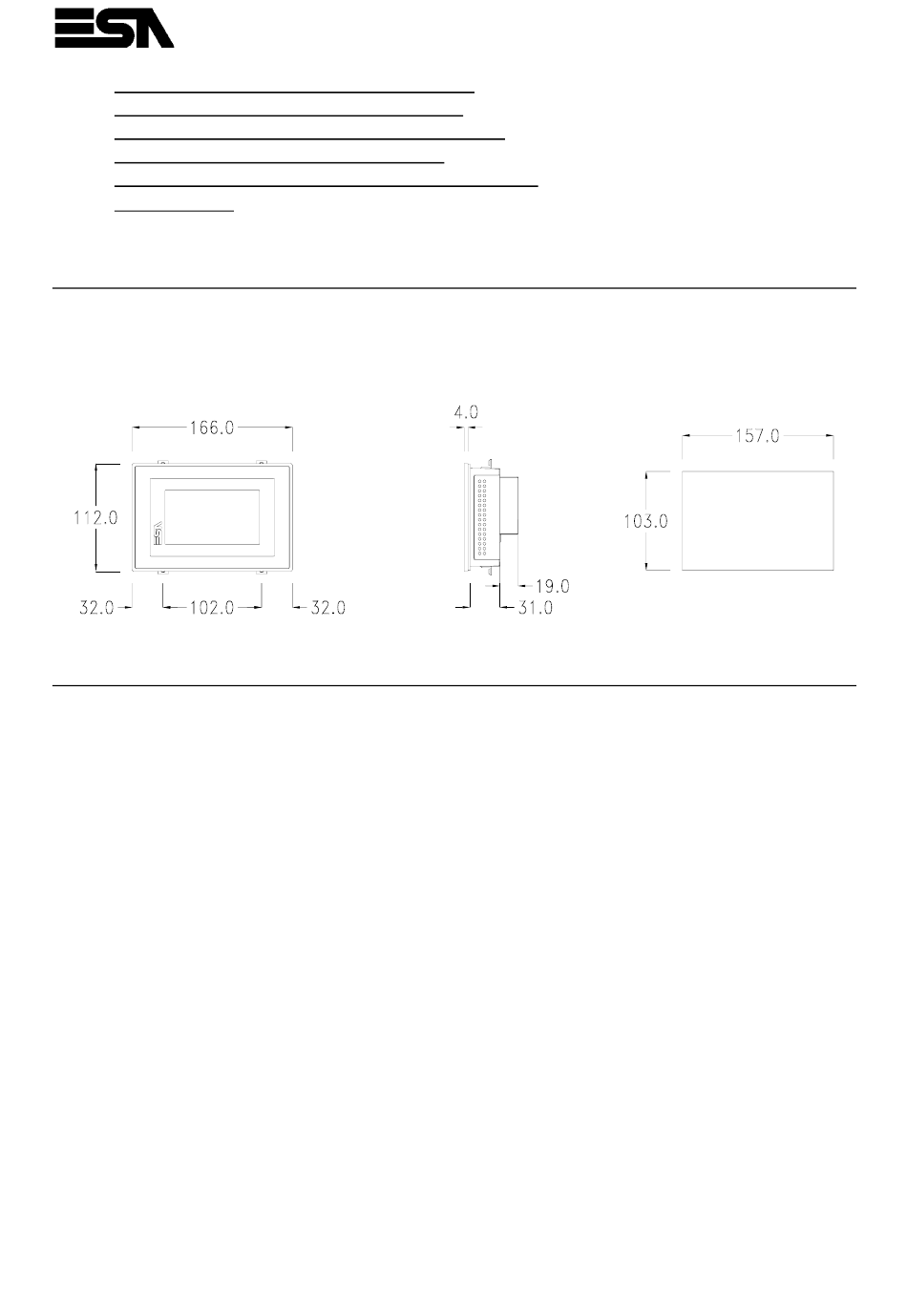

Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen -
Bohrungen / Dimensiones y perforaciones / 外观尺寸-开孔尺寸
IT104 - XT104
Rev. 2
Date: 18/02/2015
405.1300.169.0
Werbung
Inhaltszusammenfassung für ESA IT104
- Seite 1 IT/XT TERMINAUX OPERATEURS UNIVERSELS IT/XT UNIVERSELLE BEDIENTERMINALS IT/XT TERMINALES DE OPERADOR UNIVERSALES IT/XT 通用操作终端 Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen - Bohrungen / Dimensiones y perforaciones / 外观尺寸-开孔尺寸 IT104 - XT104 Rev. 2 Date: 18/02/2015 405.1300.169.0...
- Seite 2 Posteriore / Rear side / Face arrières / Rückseite / Posterior / 背部面板 IT104 - XT104 Connettore di alimentazione. USB-A Power supply connector. Porta seriale USB. Connecteur d'alimentation. USB port. Anschluß für die Spannungsversorgung. Port USB. Conector de alimentación. USB-Schnittstelle.
- Seite 3 Alimentazione / Power supply / Alimentation / Spannungsversorgung / Alimentación / 供电 Power supply 4 pins connector +L 24 VDC M 0 V Not connected PE Protective ground Attenzione: Queste due configurazioni danneggiano gravemente il IT/XT. +24V Warning: These two configuration will seriously damage components.
- Seite 4 RJ45 8 pin female connector USBVCC (OUT) USBD- USBD+ Signal GND N.C. N.C. N.C. : Not connected. N.C. N.C. ESA elettronica S.p.A. Via Padre Masciadri, 4/A I – 22066 Mariano Comense (CO) Tel. ++39-031757400 Fax ++39-031751777 web: http://www.esa-automation.com e-mail: customer.care@esahmi.com...
