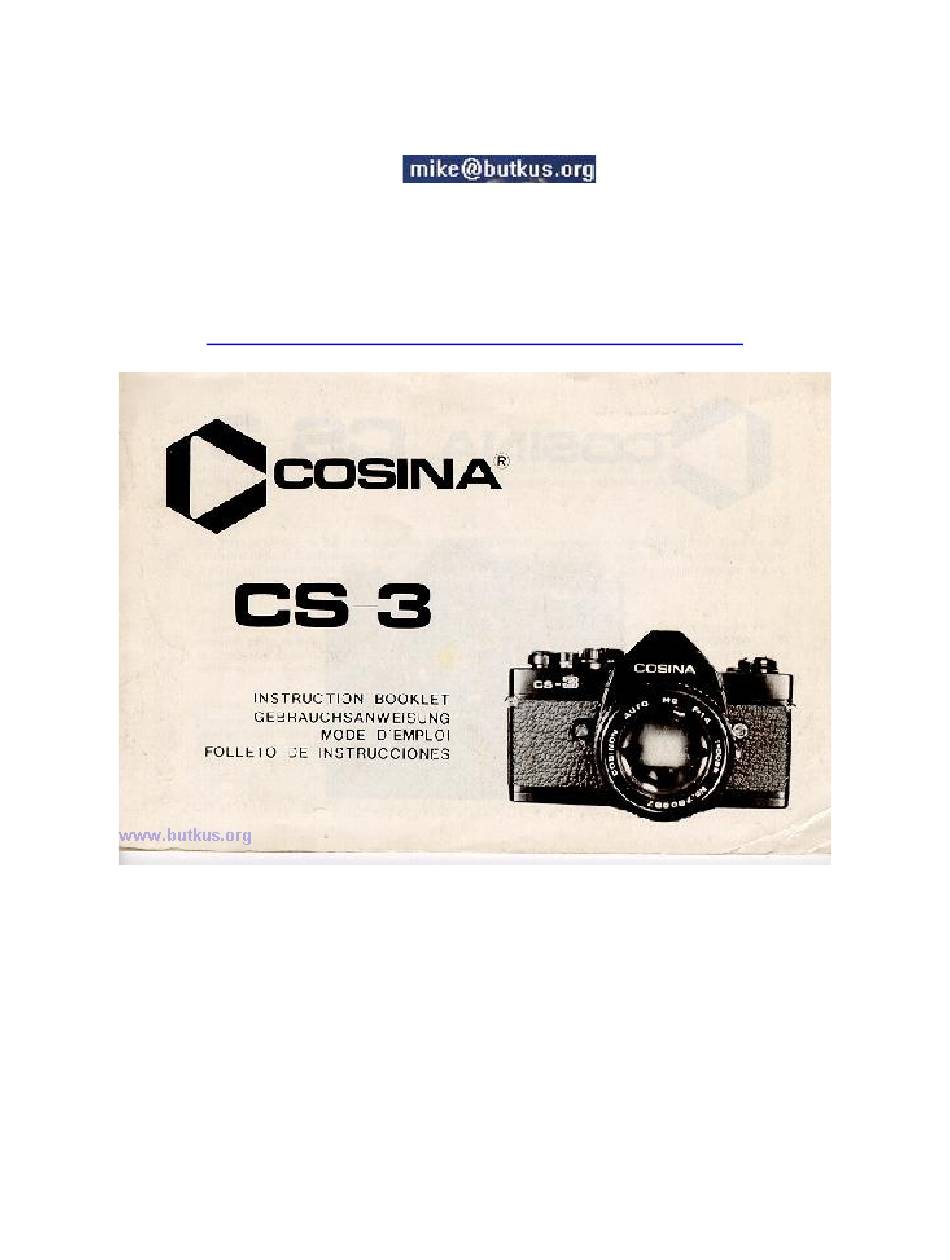

COSINA CS-3
German Version
This camera manual library is for reference and historical purposes, all rights reserved.
This page is copyright by
M. Butkus, NJ.
This page may not be sold or distributed without the expressed permission of the producer
I have no connection with Chinon Co., Japan
On-line camera manual library
This is the full text and images from the manual.
Back to main on-line camera manuals page
Bezeichnung der Teile
1. Bildzählwerk
2. Filmtransporthebel
3. Indexknopf
4. Filmrückspulknopf
5. Verschlusszeitenskala
6. Verschlusszeitenring
7. Blitz-Mittenkontakt
Inhaltsverzeichnis
Verwandte Anleitungen für Cosina CS-3
Inhaltszusammenfassung für Cosina CS-3
- Seite 1 COSINA CS-3 German Version This camera manual library is for reference and historical purposes, all rights reserved. This page is copyright by M. Butkus, NJ. This page may not be sold or distributed without the expressed permission of the producer I have no connection with Chinon Co., Japan...
- Seite 2 8. Markierung der Filmebene 9. Hauptschalter 10. Rückspulkurbel 11. Rückspulknopf 12. Obiektivauflage 13. Blendenring 14. Einstellmarke Blende-Distanz 15. Distanzeinstellung...
- Seite 3 16. Schärfentiefenskala 17. Skala für Belichtungskorrektur 18. Auslöser 19. Blendenfenster 20. Tragriemenösen 21. X-Kontakt 22. Memory-Knopf 23. Drahtauslöseranschluss 24. Selbstauslöser Kontrollampe 25. Obiektiv 26. Objektivverriegelung 27. Sucherokular...
- Seite 4 28. Filmführungsschienen 29. Zahntrommel Filmtransport 30. Filmaufwickelspule 31. Filmandruckplatte 32. Rückwand 33. Filmkammer 34. Bildfenster 35. Film Memohalter 36. Kupplungsscharnier für Rückwand 37. Stativgewindeanschluss 38. Deckel Batteriefach...
-
Seite 5: Stromversorgung
40. DIN/ ASA Tabelle 41. Automatik Verriegelungsknopf Seite6 (Fig.1 ) Stromversorgung Ihre CS-3 wird durch zwei 1,5 Volt Silberoxyd Batterien (UCAR EPX.76, Maliory MS.76, G 13 o.ä.) betrieben. Das Einlegen der Batterien: 1. Batteriefachdeckel mit Geldstück aufschrauben (38). 2. Batterien einlegen. Der Pluspol (-) ist sichtbar (Fig.1). -
Seite 6: Filmeinlegen
Das Einstellen der Filmempfindlichkeit Um einwandfrei belichtete Aufnahmen zu erhalten, muss das automatische Belichtungssteuerungs- System Ihrer CS-3 auf die Empfindlichkeit des verwendeten Films in ASA (oder DIN — siehe Vergleichstabelle auf dem Deckel der Kamera) (40) eingestellt werden. Diese Empfindlichkeit ist auf der Verpackung des Films angegeben. - Seite 7 4. Klappe der Filmschachtel in den Memohalter einschieben. Sie wissen so jederzeit welcher Film in der Kamera ist. Seite8(Fig.5) Das Objektiv scharf einstellen Die Einstellscheibe Ihrer CS-3 enthält einen Schnittbildeinstellfleck mit horizontaler Trennlinie im Zentrum. Er ist von einem Mikroprismenring umgeben (Fig.5).
-
Seite 8: Die Wahl Der Blendenöffnung
Seite9(Fig.6~8) Die Wahl der Blendenöffnung Die Belndenöffnung bestimmt den Bereich in dem Obiekte vor oder hinter dem Hauptmotiv noch scharf erscheinen. Diesen Bereich nennt man Schärfentiefe. Ihre Obiektiv hat eine Schärfentiefenskala (16), die Ihnen die Wahl des Schärfenbereichs für Ihre Aufnahme erleichtert Fig.6. -
Seite 9: Belichtungskorrektur
Belichtungskorrektur Gewisse Aufnahmesituationen verfälschen die Messresultate. Z.B. Gegenlichtaufnahmen oder Aufnahmen vor hellem Hintergrund (SchneeSand) ergeben ein unterbelichtetes VordergrunUmotiv. Dieser Silhouetteneffekt kann sehr attraktiv sein; doch soll die Möglichkeit vorhanden sein auch in solchen Situationen korrekt zu belichten. Bei solchen Auf nahmebedingungen muss die Belichtungs korrekturskala (17) auf +1 oder +2 eingestellt werden. -
Seite 10: Selbstauslöser
6. Den Hauptschalter wieder zurückstellen. Automatische Belichtungssteuerung Ihre CS-3 ermöglicht einwandfrei belichtete Fotografien bei den unterschiedlichsten Lichtverhältnissen von Lichtwert (EV) 2 bis (EV) 19. D.h., vom Kerzenlicht zur Schneelandschaft im vollen Sonnenlicht. Die Aufnahme mit Auto Exposure lauto" matische Einstellung): 1. -
Seite 11: Manuelle Belichtungsteuerung
Einstellungen. Um die Stromhaltezeit zu verlängern kann der Auslöser noch einmal leicht gedrückt werden. (Für Memory siehe unter Belichtungskorrektur) Aufnahmen mit Blitzlicht Die CS-3 ist entweder über den Mittenkontakt beim Zubehörschuh (7) oder uber den XKontaktnippel (21 ) synchronisiert. Bei beiden Anschlüssen muss die Verschlusskala auf die rote "X" Marke gestellt werden. - Seite 12 Leuchtdioden im Sucher zuerst auf, sobald die Blitzbereitschaft da ist, gehen die Leuchtdioden aus. Fur Einzelheiten bitte die Anleitung des Blitzterätes beachten. Wechselobjektive Jedes Weitwinkel- oder Teleobiektiv mit K-Bajonettanschluss kann an Ihrem CS-3 Gehäuse verwendet werden. So nimmt man das Obiektiv ab: 1.
- Seite 13 6. Auch Feuchtigkeit schadet Ihrer hochwertigen Kamera. Finden Sie einen kühlen und trockenen Aufbewahrungsort. 7. Der Verschlussvorhang soll nicht berührt werden. Seite14 (Fig.13 -14) Cosina Auto-Winder (Exclusiv für CS-1, CS-3) Beschreibung (Spezifikationen) Stromversorqung: 4 Stück Alkali Batterien (UCAR E-91; MALLORY MN1500) Transportgeschwindigkeit: ca. 2 Bilder pro Sekunde bei normalen Verschlussgeschwindigkeiten.
-
Seite 14: Technische Daten
Ihre CS-3 ist zur Verwendung mit dem Cosina Auto-Winder vorgesehen. Dieser ermöglicht Ihnen bei normalen Verschlusszeiten ungefähr 2 Aufnahmen pro Sekunde, ohne dass die Kamera zum Filmtransport vom Auge genommen werden muss. Der elektrische Auto-Winder bezieht seinen Strom von 4 Batterien Typ UCARE-91; MALLORY MN1500. - Seite 15 Filmzaehler: Progressiv, mit automatischer Nulleinstellung bei Oeffnung des Kamera deckels. Stromquelle: 2 Silberoxyd Batterien Typ 1,5 Volt S-76, MS-76, G-13; Batterietest mit Leuchtdiodenanzeige im Sucher. Kameradeckel: Abnehmbarer K lappdeckel. Masse: 136,5 x 83,5 x 51 mm, Gewicht: 530 9. Zubeboar: Cosina Autowinder; Auto-Blitzgeraet.
