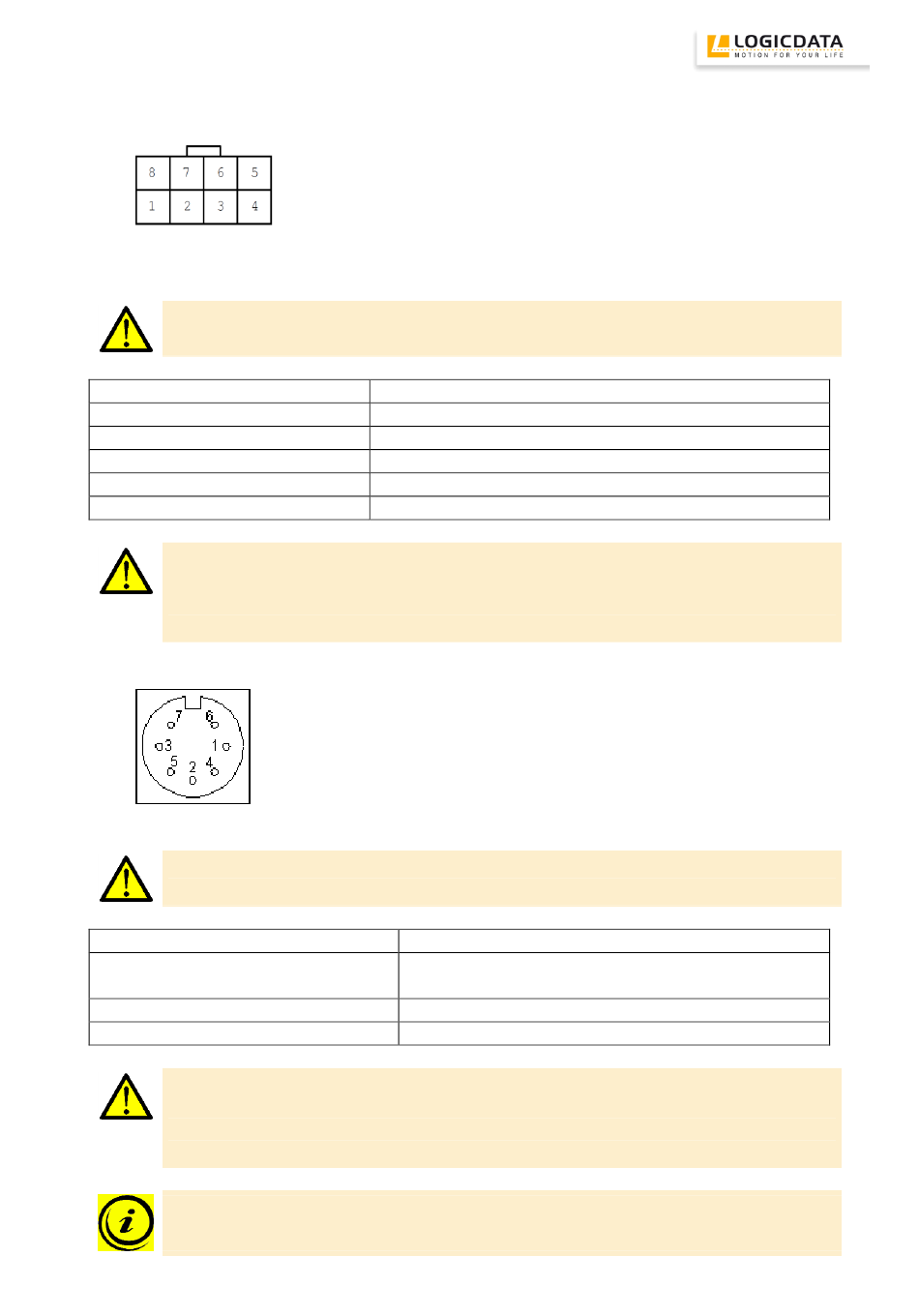

3.1.1 Motor-Buchse

Front View
Gefahr: Nur für LOGICDATA Motorsteuerungen geeignete Motoren/Motorkabeln verwenden,
da es sonst zu Beschädigung oder Zerstörung des Geräts kommen kann!
Anschluss
Motor + / Motor -
Hallsensor 1,2
+5V, GND
SYNC
Limit switch 2
Gefahr: Beachten Sie die maximal erlaubten Strombelastungen des 5V-Stromkreises im
Betrieb und im Standby in den technischen Daten. Die Summe der Lasten an allen
Anschlüssen der Motorsteuerung dürfen diese Werte im jeweiligen Betriebszustand nicht
überschreiten!

3.1.2 Handschalter-Buchse

Abbildung 4: Belegung der Handschalter-Buchse, Pin-Anordnung nach DIN 45329
Gefahr: Nur für LOGICDATA Motorsteuerungen geeignete Handschalter verwenden, da es
sonst zu Beschädigung oder Zerstörung des Geräts kommen kann!
Anschluss
TxD / RxD
+5V, GND
HS X
Gefahr: Beachten Sie die maximal erlaubten Strombelastungen des 5V-Stromkreises im
Betrieb und im Standby in den technischen Daten. Die Summe der Lasten an allen
Anschlüssen der Motorsteuerung dürfen diese Werte im jeweiligen Betriebszustand nicht
überschreiten!
Hinweis: Bitte kontaktieren Sie LOGICDTATA für Informationen über die parallelen
Handschaltereingänge.
4 ...... Motor+
8 ...... Motor-
2 ...... +5V
7......... Ground
Abbildung 3: Belegung der Motor-Buchse
Beschreibung
Stromversorgungsleitungen für Motoren
Sensoreingänge für Hall-Sensoren
Stromversorgungsleitungen (z.B. für Hall-Sensoren)
Reserviert
Digitale Sensor-Eingänge für Endschalter
1 RxD
2 HS3
3 HS1
4 HS4
Beschreibung
Anschlüsse für die Kommunikation
(LOGICDATA Kommunikationsprotokoll)
Stromversorgungsleitungen für Handschalter
Parallele Handschaltereingänge
5 ...... Hallsensor 2/ Limit switch 1
1 ...... Hallsensor 1
3 ..... Limit switch 2
6.......SYNC
5 HS2
6 TxD
7 +5V
Schrim GND
7
