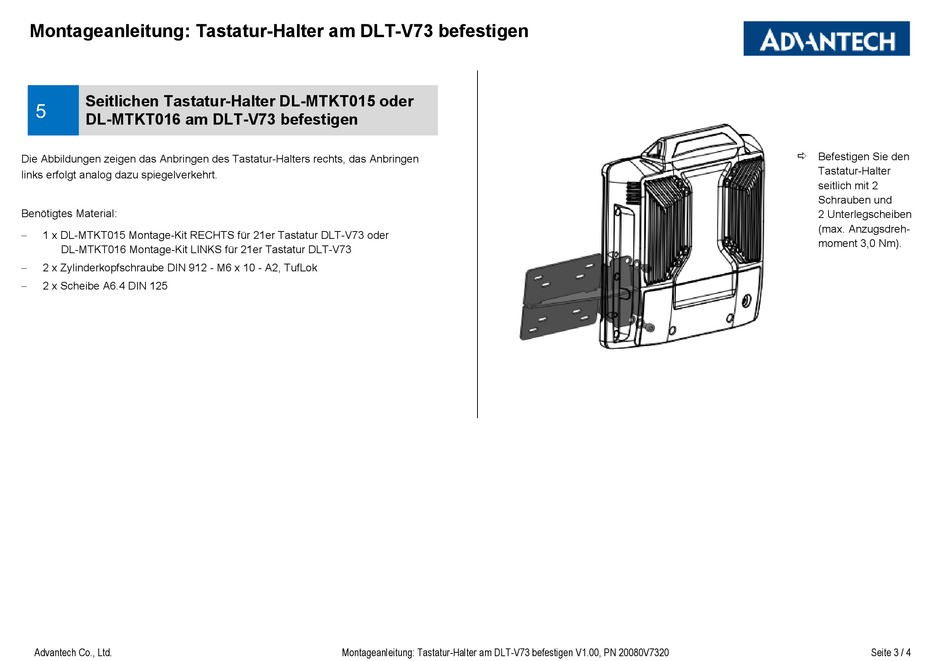

Montageanleitung: Tastatur-Halter am DLT-V73 befestigen
Seitlichen Tastatur-Halter DL-MTKT015 oder
DL-MTKT016 am DLT-V73 befestigen
Die Abbildungen zeigen das Anbringen des Tastatur-Halters rechts, das Anbringen
links erfolgt analog dazu spiegelverkehrt.
Benötigtes Material:
1 x DL-MTKT015 Montage-Kit RECHTS für 21er Tastatur DLT-V73 oder
−
DL-MTKT016 Montage-Kit LINKS für 21er Tastatur DLT-V73
− 2 x Zylinderkopfschraube DIN 912 - M6 x 10 - A2, TufLok
− 2 x Scheibe A6.4 DIN 125
Advantech Co., Ltd. Montageanleitung: Tastatur-Halter am DLT-V73 befestigen V1.00, PN 20080V7320
Befestigen Sie den

Tastatur-Halter
seitlich mit 2
Schrauben und
2 Unterlegscheiben
(max. Anzugsdreh-
moment 3,0 Nm).
