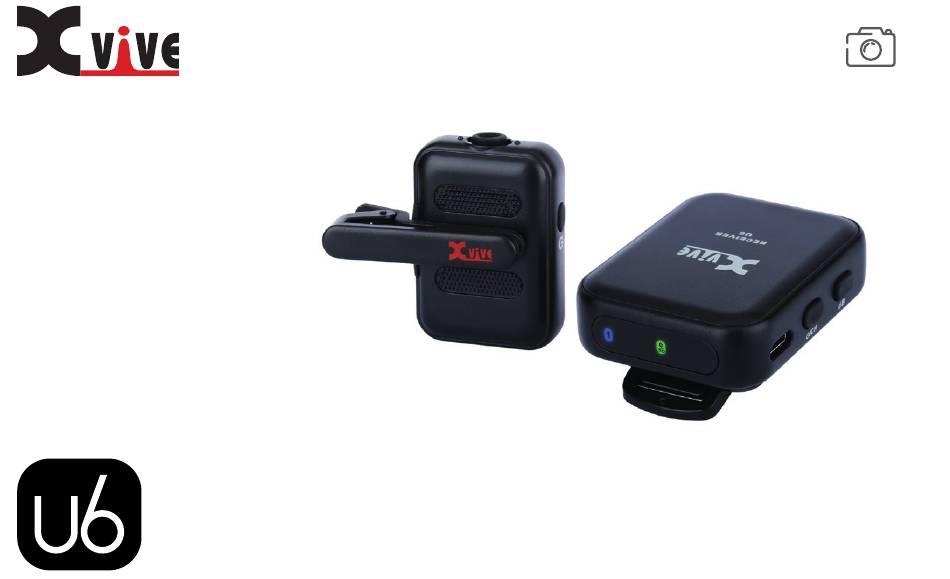

- Seite 1 Für DSLR Kameras U6 COMPACT WIRELESS MIC SYSTEM Bedienungsanleitung...
- Seite 2 ZERTIFIZIERUNG Dieses Digitalgerät der Klasse B entspricht der kanadi- Funktechnische Zulassungen: schen Norm ICES-003. FCC Part 15.249, FCC Part 15 B, RSS-210 (Kanada), EN 300 440 (Europa), EN 301.489 (Europa), Japan Radio 2.4GHz IC Warnung: RSS-Gen. Issue 4. Dezember 2014: Band (Japan), MIC ARIB STD-T66 (Japan), California 65, CE.
- Seite 3 Radio- oder Fernsehempfang verursachen, was durch Aus- Warnung: Änderungen oder Modi kationen, die nicht und Einschalten des Geräts festgestellt werden kann, sollte ausdrücklich schriftlich durch Xvive genehmigt wurden, der Nutzer versuchen, die Störung auf einem der folgenden können die Berechtigung des Nutzers zur Verwendung Wege zu beseitigen: dieses Geräts nichtig machen.
- Seite 4 ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEN Missbrauch. SERVICETECHNIKERN. • Halten Sie das Gerät von Kindern fern. • Laden Sie die Akkus ausschließlich mit von Xvive WARNUNG: empfohlenen Ladegeräten. UM DAS RISIKO EINES FEUERS ODER STROMSCHLAGS ZU • Beachten Sie die korrekte Polarität.
- Seite 5 Entsorgung von Altgeräten und Altbatterien zu vermeiden. • Verwenden Sie defekte Akkus nicht weiter. Sie können sich an Ihre örtlichen Behörden wenden, um • Verwenden Sie nur von Xvive angegebene Akkus. weitere hilfreiche Informationen über das Recycling und • Entsorgen Sie Akkus an den vorgesehenen Sammelstellen die Sammlung von Altgeräten und Batterien zu erhalten.
- Seite 6 WICHTIGE SICHERHEISHINWEISE BITTE LESEN SIE DIESE ANWEISUNGEN UND BEWAHREN SIE DIESE SICHER AUF WARNUNG: LESEN SIE VOR DER VERWENDUNG IHRES XVIVE AUDIO FÜR VIDEO FUNKSYSTEME SORGFÄLTIG DIE BEDIENUNGSANWEISUNGEN DURCH. 1. Beachten Sie gewissenhaft alle Anweisungen in der 3. Bringen Sie das Gerät nicht in die Nähe von Anleitung des U6.
- Seite 7 FUNKTIONEN Das U6 ist ein extrem kompaktes, kabelloses Mikrofon- • Echtes 2,4 GHz „True Diversity“ Funksystem system, welches hauptsächlich für Video-produktionen • Im Sender integriertes onmidirektionales Mikrofon entwickelt wurde. Der Sender kann über zwei verschie- • Hochau ösendes 24-Bit / 48 kHz Audio dene Methoden verborgen getragen werden: Mit Clip •...
- Seite 8 SENDER Kanalanzeige Power-LED Mikrofon USB-Ladebuchse Power- und Kanalumschalter Klettband-Hakenband Clip-Befestigung Klettband-Hakenband Windschutz Clip Klettband-Flauschband...
- Seite 9 EMPFÄNGER Kanalanzeige Verstärkungsanzeige Power LED Verstärkungsschalter 3,5 mm TRS Ausgang USB-Ladebuchse USB-Doppel-Ladekabel Power- und Kanalumschalter Clip 3,5 mm auf 3,5 mm Stereokabel (für Audioübertragung zu einer DSLR-Kamera) Adapter: 3,5 mm TRS Buchse auf 3,5 mm TRRS Stecker (für Audioübertragung an TRRS-Eingang an Smartphone oder Laptop)
- Seite 10 3) Verkürzen Sie im Fall von Umgebungseinstrahlungen von anderen WLAN Systemen den Abstand zwischen der Sende- und Empfangseinheit. 4) Die Xvive U3/U3C/U4/U5/U6 nutzen die gleichen Frequenzen für ihre Kanäle. Es können maximal sechs Sets von U2/U3/U3C/U4/U5 oder U6 am gleichen Ort zur...
- Seite 11 SCHNELLSTART POWER / KANAL POWER / KANAL Empfänger Sender 1. EINSCHALTEN UND KANALWAHL Schalten Sie beide Geräte ein, indem Sie die Power-Taste für 3 Sekunden gedrückt halten, bis die Anzeige au euchtet. Ein kurzer Druck auf die Power-Taste wechselt zum 2.
- Seite 12 SCHNELLSTART > 25 cm (10 Zoll) 3. SENDER ANBRINGEN 4. EMPFÄNGER AN EINE DSLR KAMERA ANSCHLIESSEN Bitte halten Sie den Sender mindes- Schieben Sie den Fuß des Empfängers in den Sockel der Kamera. tens 25 cm (10“) von Ihrem Mund Verbinden Sie den Empfängerausgang mit Hilfe des beiliegenden oder einer Audioquelle entfernt.
- Seite 13 SCHNELLSTART 5. 3 STUFIGE AUSGANGS VERSTÄRKUNG 4.1 EMPFÄNGER AN SMARTPHONE ANSCHLIESSEN Um eine Verbindung zu einem Smartphone über einen 3,5 mm (1/8") TRRS-Stecker herzustellen, stecken Sie ein Ende des beiliegenden Stereokabels in den Empfänger und das andere Ende in den TRS auf TRRS Adapter.
- Seite 14 ANBRINGEN DES SENDERS CLIP Befestigen Sie den Clip am Sender, indem Sie die runden Noppen am Clip in die Vertiefungen am Sender drücken. Wenn der Sender unter Ihr Hemd oder andere Kleidung geclippt wird, kann eine leichte Wölbung entstehen, die im Allgemeinen aber unbemerkt bleibt.
- Seite 15 ANBRINGEN DES SENDERS KLETTBAND Am Sender sind zwei schmale Hakenband-Klebestreifen angebracht. Kleben Sie einen Flauschband-Aufkleber an die Innenseite Ihrer Kleidung Kleben Sie die Stücke mit dem oder an einen beliebigen anderen Ort in der Reichweite des Empfängers Hakenband an den Sender. (etwa 25 cm von Ihrem Mund entfernt).
- Seite 16 AKKUS UND LADEN DER AKKUS Das U6-System wird mit einem doppelten USB-Ladekabel ausgeliefert, mit dem Sender und Empfänger gleichzeitig geladen werden können. Schließen Sie dieses an ein beliebiges 5 V USB-Ladegerät oder an eine USB Stromversorgung an. Hinweis: Schalten Sie Power beim Laden aus. Verwenden Sie bitte das U6 nicht während des Ladevorgangs, da dies die Akkulebensdauer verringern kann.
- Seite 17 FEHLERBEHEBUNG PROBLEM LÖSUNG • Überprüfen Sie, dass die Power-Schalter am Sender und Empfänger eingeschaltet sind und dass die Akkus zumindest teilweise geladen sind. • Achten Sie darauf, dass Sender und Empfänger auf dem gleichen Kanal arbeiten. Kein Ton • Achten Sie darauf, dass der Audioausgang des Empfängers korrekt an die Kamera oder das Aufnahmegerät angeschlossen ist.
- Seite 18 TECHNISCHE DATEN Art der Funkverbindung: 2,4 GHz ISM, weltweit o enes Band Funkreichweite: bis zu 27 Meter, abhängig von Absorption, Re ektion und Störein üssen HF Emp ndlichkeit: - 86 dBm und -92 dBm Total Harmonic Distortion (Verzerrung): 0,2% HF Ausgangsleistung Sender: <10 mW E.I.R.P.
- Seite 19 TECHNISCHE DATEN Frequenzbereich: 80 Hz – 20 kHz Emp ndlichkeit: -32 dB ± 3 dB Dynamikumfang: 100 dB Signal-Rausch-Verhältnis: 100 dB Analogausgang am Empfänger: 3,5 mm TRS Ausgangsverstärkung Empfänger: 0 dB, -10 dB, -20 dB Ladespannung und -strom: 5 V, 1 A Ladezeit: 2,5 Stunden Akku:...
- Seite 20 SHENZHEN FZONE TECHNOLOGY CO., LTD. 2nd oor, Building 12, Xicheng Industrial Area, Xixiang Town, Baoan District, Shenzhen Guangdong, China, 518101 E-mail: support@xvive.com www.xvive.com R210-160181 Reach Hinweis: Der Hersteller behält sich das Recht vor, die techn. Daten ohne Vorankündigung zu ändern.
