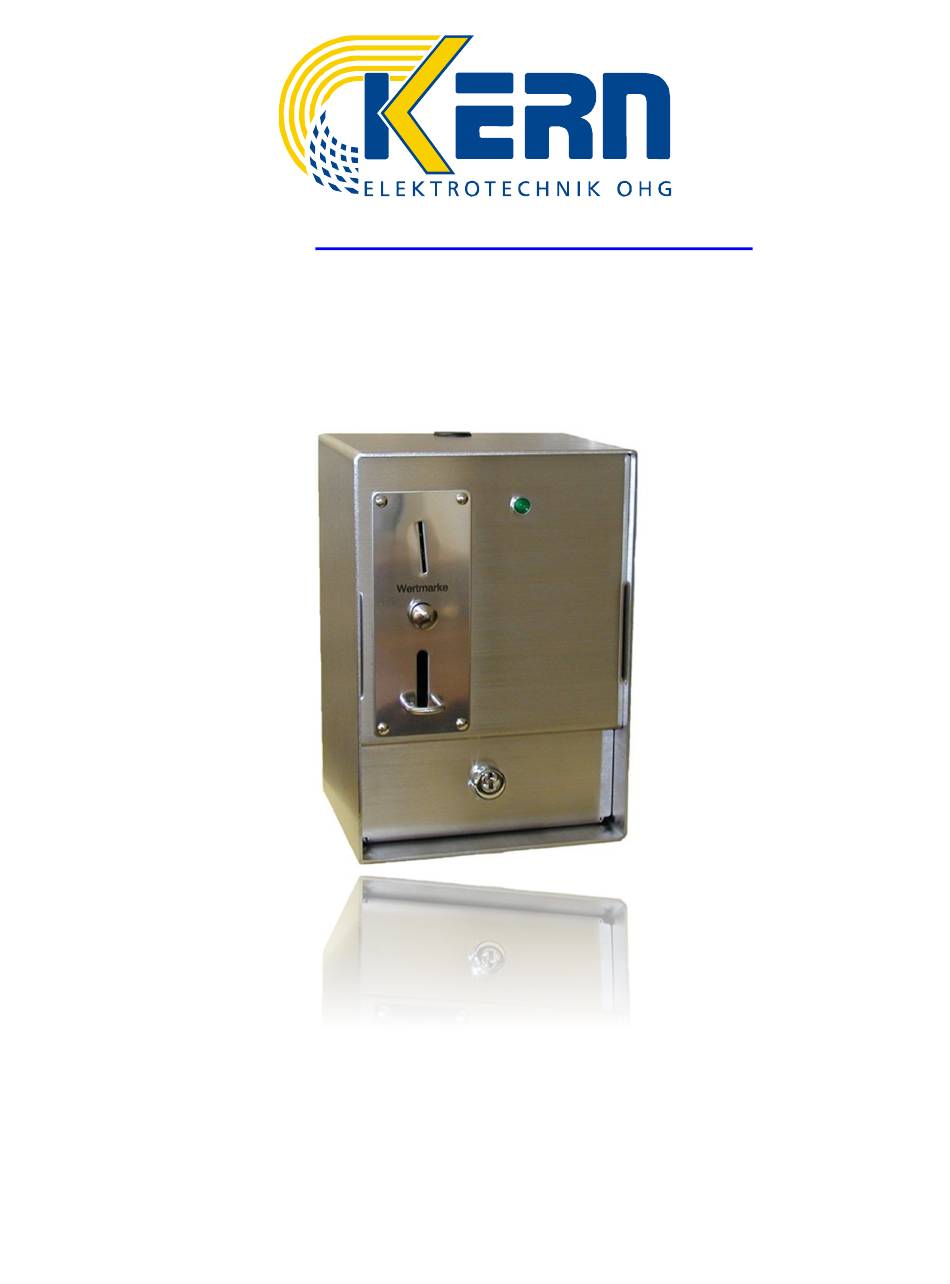

- Seite 1 Internet: www.kern-elektroapparatebau.de Gebrauchsanweisung CE-geprüft Modell 5000 B + d Artikel – Nr. 5012 + 6016...
- Seite 2 Besitzerwechsel zusammen mit dem Gerät an den neuen Eigentümer ausgehändigt werden. Viel Vergnügen und immer gutes Gelingen mit Ihrem neuen Gerät wünscht Ihnen, Ihr Team der KERN Elektrotechnik OHG KERN Elektrotechnik OHG Industriestrasse 46 35684 Dillenburg...
- Seite 3 WICHTIGE SICHERHEITSHINWEISE Elektrische Sicherheit Gerät darf nur vom Hersteller (Fa. Kern) oder von einer autorisierten Person nach VBG4 / VDE 105 gewartet und repariert werden. Geräte müssen nach der Montage einer Stückprüfung nach jeweils zutreffender Gerätenorm unterzogen werden (DIN VDE 0701).
-
Seite 4: Wartung, Zeiteinstellung Und Reparatur
Der Benutzer haftet für alle Schäden, die er dem Gerät zufügt. Bei Ausfall des Gerätes ist sofort der zuständige Elektroinstallateur zu benachrichtigen. Modell 5000 B besitzt eine LED Anzeige. Nach Einwurf der Münze den PIEZO Schalter betätigen. Das Hauptrelais schaltet ein und die LED schaltet von grün auf rot. -
Seite 5: Technische Daten
Technische Daten Modell 5000B Artikelnr. 5012 Abmessungen HxBxT 215x150x130 mm Spannungsversorgung 24 V AC 50 Hz Spannungsversorgung bei Die 12 V SELV Spannungsversorgung muss 12 AC über einen Sicherheitstransformator nach VDE 0551 erfolgen. Schaltleistung 16 (6) A 250 V AC Leistungsaufnahme Max. -
Seite 6: Münzzeitschalter Übersicht
Münzzeitschalter Übersicht... - Seite 7 Montageanleitung Das Gerät sollte an einem trockenen, sauberen und gut zugänglichen Ort installiert werden. Das Anbringen des Gerätes sollte nach Möglichkeit in etwa 1,60 m Höhe vom Fußboden erfolgen. Gerät ist senkrecht und erschütterungsfrei zu montieren, damit eine einwandfreie Funktion des Münzprüfers gewährleistet ist. 1.
- Seite 8 Gehäuserückenteil an der vorgesehenen Montagestelle befestigen. Kabel einführen und nach Schaltbild anschließen. Sollte sich bei unebener Wand das Gehäuserückenteil verzogen haben, lösen Sie die unteren Befestigungsschrauben etwas, montieren die Vorderblende und ziehen die Schrauben wieder fest. Gewünschte Zeit mittels 8 – pol. DIP – Schalter einstellen. Auf richtige Kontaktstellung achten! Die Einstellanweisung befindet sich auf dem Handschutzblech der Vorderblende !
- Seite 9 Zeiteinstellung (min) Zeiteinstellung mittels 8 – pol. Schalter. Jeder der 8 Einzelschalter besitzt die im Beispiel angegebene Wertigkeit. Die gewünschte Zeit wir durch Addition (+) der Wertigkeit und entsprechendes Schließen der zugehörigen Schalter eingestellt. Einstellbeispiele...
- Seite 10 Benutzerinformation für Duschen Verehrter Duschen-Benutzer, - Lampe zeigt „Grün“, Gerät ist in Betriebsbereitschaft (Duschkabine ist frei) - Geforderte Münze oder Wertmarke einwerfen (nur „EINE“, da Gerät keine Münzspeicherung besitzt) - Lampe zeigt „Rot“, Gesamtduschzeit steht zur Verfügung (Kabine belegt) - Duschzeit: ___________ Minuten - Sie haben jetzt genügend Zeit zum Entkleiden - Durch Drücken auf den Piezotaster in der Duschkabine, können Sie jetzt die...
- Seite 11 Sie finden diese Angaben auf dem Typenschild des Gerätes. Das Typenschild befindet sich im Innenbereich des Edelstahlgehäuses hinter der Geldkassette rechts an der Rückwand. Ersatzteile erhalten Sie über die Firma Kern Elektrotechnik OHG. Wichtig: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß...
- Seite 12 Gewährleistung für Münzzeitschalter der Firma KERN Liefergegenstände mit Mängeln, die durch Materialfehler oder mangelnde Fertigung begründet sind, werden vom Hersteller zurückgenommen. Es besteht die wahlweise Berechtigung des Herstellers bei Rücklieferung, für das beanstandete Sortiment Ersatzlieferungen oder Rückzahlungen der erbrachten finanziellen Leistungen zu tätigen. Sollten vorgenommene Ersatzlieferungen oder Nachbesserungen den Ansprüchen nicht gerecht werden, ist der Kunde...
- Seite 14 Kern Elektrotechnik OHG Industriestrasse 46 35684 Dillenburg Telefon: 02771 - 32821 Telefax: 02771 - 32864 E-Mail: info@kern-elektroapparatebau.de Home: www.kern-elektroapparatebau.de...
