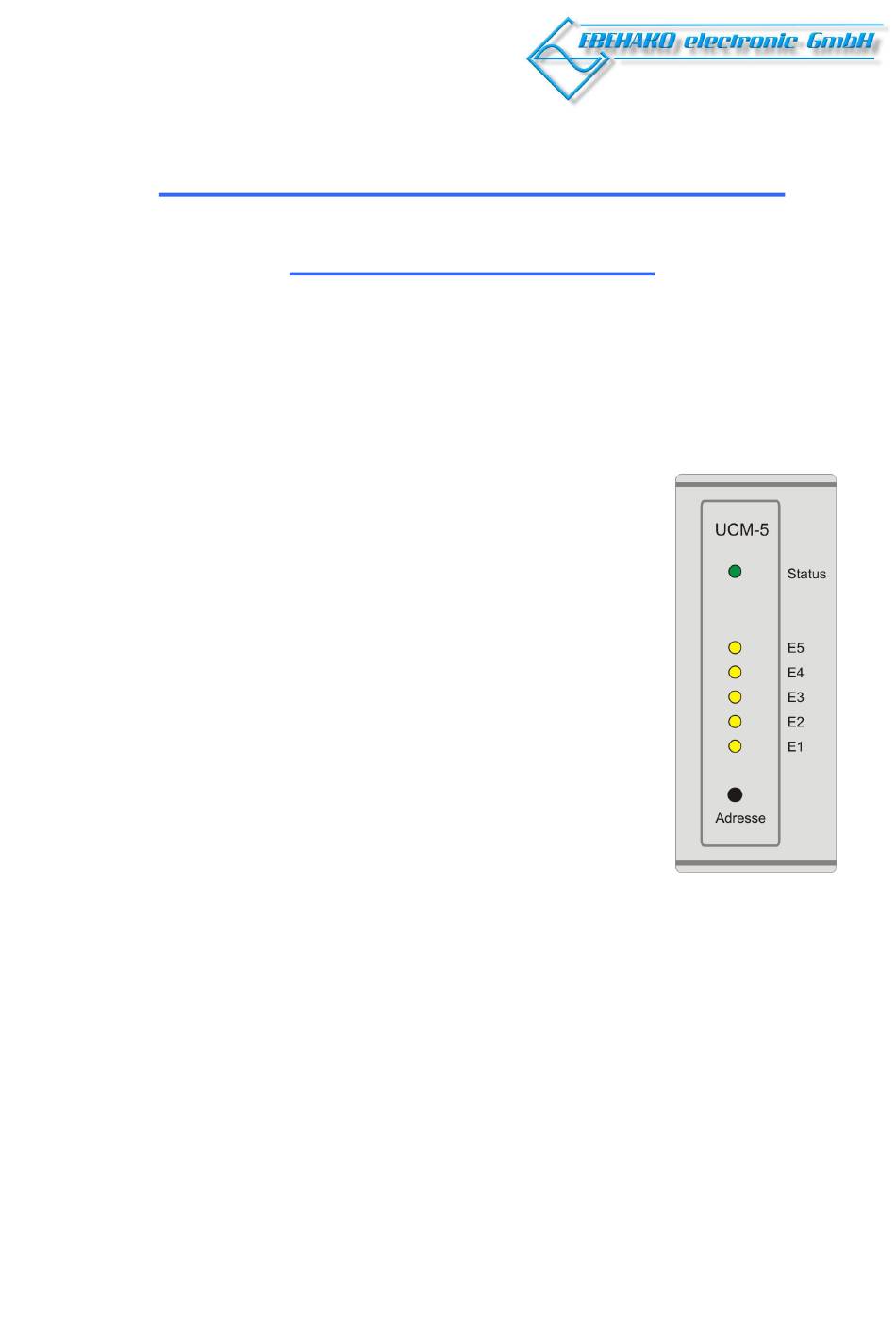

Universelles Zählermodul UCM-5
Bedienungsanleitung
Inhalt
1.
Übersicht
2.
Anwendung
2.1
Kostenstellen-Analyse
2.2
Regelung der Blindleistung
3.
Funktion
4.
Programmierung
4.1
Modbus-ID
4.2
Baudrate
4.3
Impulswertigkeit
5.
MODBUS Protokoll
5.1
Daten lesen (Functioncode 3)
5.2
Daten schreiben (F-Code 6)
5.3
Registertabelle
6.
Anschlussplan
7.
Technische Daten
Seite
2
2
3
4
5
6
7
1
Werbung
Verwandte Anleitungen für EBEHAKO electronic UCM-5
Inhaltszusammenfassung für EBEHAKO electronic UCM-5
- Seite 1 Universelles Zählermodul UCM-5 Bedienungsanleitung Inhalt Seite Übersicht Anwendung Kostenstellen-Analyse Regelung der Blindleistung Funktion Programmierung Modbus-ID Baudrate Impulswertigkeit MODBUS Protokoll Daten lesen (Functioncode 3) Daten schreiben (F-Code 6) Registertabelle Anschlussplan Technische Daten...
- Seite 2 Energiezählers geregelt werden. Für diese Anlagen sind keine Stromwandler erforderlich. 2.1 Kostenstellen-Analyse In dieser Applikation kann die Energie von bis zu 4 Zählern (pro UCM-5 Modul) für das Programm MMI-energy aufbereitet werden. Es können bis zu 31 UCM-5 an einem BUS angeschlossen werden.
- Seite 3 Einstellungen im Experten Mode 1 (Passwort: 6343) siehe Kapitel 4 19. Protokoll: extern 20. Baudrate: wie UCM-5 (Werkseinstellung: 38400) 21. Adresse: Adresse des UCM-5 26. Messgerätetyp: MMI6000 3. Funktion Das Modul misst und speichert die eingehenden Impulse der angeschlossenen Impulsquellen. Die Anzahl der Impulse dividiert durch die Wertigkeit ergibt die verbrauchte Arbeit im entsprechenden Zeitintervall.
- Seite 4 Bei Impulsen oder Dauersignalen leuchten die LEDs, sobald High-Pegel anliegt. Die grüne Status-LED flackert wenn Daten vom Modbus verarbeitet werden. Wird der „Set“-Taster länger als 3 Sekunden gedrückt blinkt die LED und die Geräteadresse kann programmiert werden. (s. Abschnitt 4) Bild 5 Status Dauerleuchten, flackert bei Modbus-Kommunikation...
- Seite 5 4.2 Baudrate Zur Verfügung stehen folgende Baudraten: 9600, 19200, 38400 (Werkseinstellung) Für klassische Anwendungen sollte die Baudrate 38400 Verwendung finden. Bei der Einbindung in bestehende Netze kann die Baudrate über Modbus-Befehle oder mithilfe der Windowssoftware geändert werden. Weitere Informationen über die Modbus-Befehle sind in der Registertabelle beschrieben. In der Windowssoftware wird die Baudrate automatisch mit gewählten Schnittstellen-Baudrate synchronisiert wenn das Konfigurationsfenster geöffnet wird.
- Seite 6 Bild 7 Gemeinsamer „Plus“ Bild 8 Gemeinsame „Masse“ Wenn kein Sync vorhanden ist kann der interne Timer zur Synchronisation verwendet werden. Es können bis zu 4 Zähler an ein UCM-5 angeschlossen werden. Anwendung: Blindleistungskompensation Bild 9 Gemeinsamer „Plus“ Bild 10 Gemeinsame „Masse“...
- Seite 7 9600, 19200, 38400 Baud (Werkseinstellung) Adressbereich 1 .. 31, Werkseinstellung 1 Maximale Anzahl an Geräte pro BUS Schutzart: IP40 nach DIN 40 050 Zubehör im Lieferumfang: UCM-5, Gegenstecker, Software CD „MMI-energy“ zul. Betriebsumgebungstemperatur: -10 … + 50°C zul. Lagertemperatur: -10 … + 75°C Best.nr.:...
