Digitus DS-55329 Kurzanleitung

Digitus DS-55329 Kurzanleitung

Empfängereinheit für 4k wireless hdmi kvm extender set (ds-55328)
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

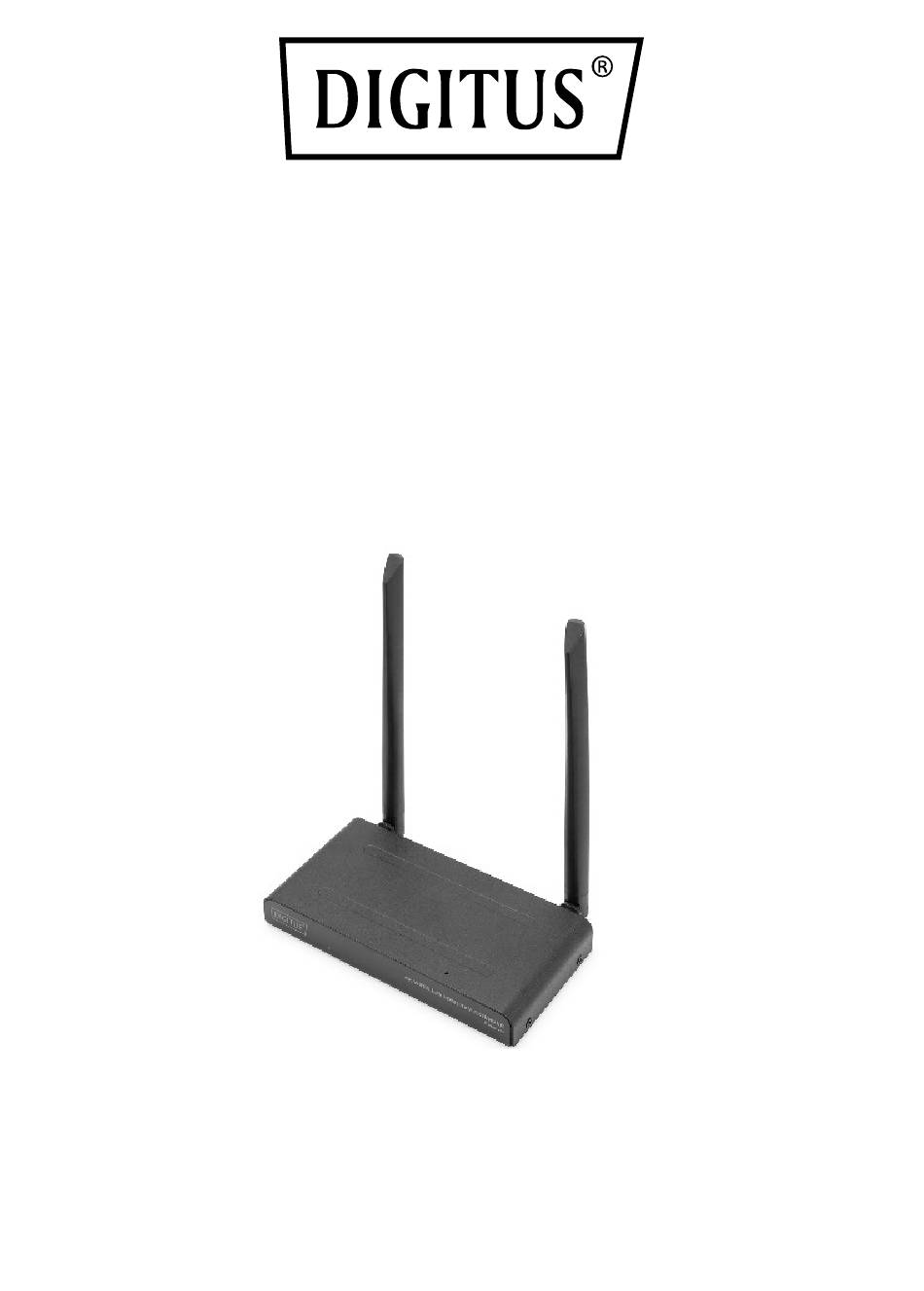

Empfängereinheit für 4K
Wireless HDMI KVM Extender
Set (DS-55328)
Kurzanleitung
DS-55329
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55329

Inhaltszusammenfassung für Digitus DS-55329

  • Seite 1 Empfängereinheit für 4K Wireless HDMI KVM Extender Set (DS-55328) Kurzanleitung DS-55329...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ............3 2. Einleitung ..................4 3. Hauptfunktionen ................4 4. Verpackungsinhalt ............... 4 5. Produkteigenschaften ..............5 6. Produktübersicht ................. 7 7. Anschlussanleitung ..............8 8. Installationsanleitung ..............9 8.1 Anschließen des Senders ............. 9 8.2 Anschließen des HD-Emfpängers ..........

  • Seite 3: Wichtige Sicherheitshinweise

    1. Wichtige Sicherheitshinweise • Bitte lesen Sie diese Anleitung vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. • Nur für den Gebrauch in Innenräumen. • Verwenden Sie das Gerät nicht in einer feuchten Umgebung oder in der Nähe von Wasser.

  • Seite 4: Einleitung

    2. Einleitung Mit dieser zusätzlichen Empfängereinheit erweitern Sie das 4K Wireless HDMI® KVM Extender Set (DS-55328) auf bis zu 4 Empfänger (Ausgabegeräte). Verteilen Sie Ihre AV-Signale drahtlos auf bis zu 4 Bildschirme. 3. Hauptfunktionen • Punkt-zu-Multipunkt Verbindung - 1x Sender (Quelle) + bis zu 4x Empfänger (Ausgabegerät) •...

  • Seite 5: Produkteigenschaften

    5. Produkteigenschaften Eigenschaften Details HDMI®-Ausgang Version HDMI® 2.0 HDCP Version HDCP 2.2 Video- 4096x2160/60fps, 4096x2160/30fps, Ausgangsauflösung 3840x2160/60fps, 3840x2160/30fps, 1080p/60fps, 1080p/30fps, 1080p/24fps, 1080i/50fps, 1080i/60fps, 720p/30fps, 720p60fps, 480p/60fps Übertragungsauflösung Maximum 4K30 Latenzzeit Ende-zu-Ende Ca. 100 ms Audioausgabeformat Audio-Kanäle 2 Kanäle Erweiterte IR-Funktion Unterstützt 38 KHz bis 56 KHz breite Frequenz USB KVM...
  • Seite 6 WiFi PA Ca. 17 dBm Auto Pairing & Auto Stellt automatisch eine Verbindung Connection mit dem günstigsten verfügbaren Wi- Fi-Kanal her, um eine außergewöhnliche Wireless-Leistung zu gewährleisten Hochempfindliche 2x externe hochempfindliche Antennen Antennen sorgen für stabile drahtlose Verbindungen und optimale Abdeckung E/A-Anschlüsse 1x HDMI®-Ausgang 2.0...

  • Seite 7: Produktübersicht

    6. Produktübersicht 1. HDMI®-Ausgang: Verbindung mit dem Display 2. USB: Anschluss von Maus und Tastatur für die USB-KVM- Funktion. Sie können auch den USB-Anschluss des Touchpanels für die Touch Panel Back Control verwenden. 3. Reset-Taste: Zurücksetzen auf Werkseinstellung 4. USB-C™: Anschluss an ein 5V/2A-Netzteil 5.

  • Seite 8: Anschlussanleitung

    7. Anschlussanleitung Ein standardmäßiges drahtloses HDMI®-Extender-Kit enthält einen Sender und einen Empfänger, die vor dem Versand gekoppelt werden. Normalerweise müssen Sie sie nicht erneut koppeln. Wenn Sie jedoch einen zusätzlichen Empfänger kaufen, müssen Sie die folgende Anleitung befolgen, um den neuen Empfänger mit dem Sender zu koppeln.

  • Seite 9: Installationsanleitung

    8. Installationsanleitung 8.1 Anschließen des Senders Der Sender sendet das HD-Videosignal drahtlos an den Empfänger in einem anderen Raum. Stellen Sie daher den Sender in der Nähe Ihrer HDMI®-Quelle auf (z. B. Set-Top-Box, Blu-ray-Player, Media Player, Media Center PC/Laptop). Schließen Sie den Netzadapter an den mit "5V" gekennzeichneten Anschluss an und stecken Sie den Stecker in die Steckdose.

  • Seite 10: Anschließen Des Hd-Emfpängers

    schließen Sie ein HDMI®-Kabel (nicht im Lieferumfang enthalten) an den mit "HDMI® OUT" gekennzeichneten HDMI®- Anschluss eines Fernsehers an. LED-Anzeige des Senders Beschreibung Sender-System wird hochgefahren Blau Verbunden Violet Videoeingang 8.2 Anschließen des HD-Emfpängers Schließen Sie den Netzadapter an den mit "5V" gekennzeichneten Anschluss an und stecken Sie den Stecker in die Steckdose.

  • Seite 11: Zwei Streaming-Modi

    8.3 Zwei Streaming-Modi 8.3.1 Ein Sender zu einem Empfänger Wenn Sie den Sender und den Empfänger wie oben beschrieben verbinden, verbinden sich Sender und Empfänger normalerweise automatisch. 8.3.2 Ein Sender zu mehreren Empfängern...

  • Seite 12: Anschluss Der Infrarot-Rückleitung

    Das 4K Wireless HDMI® KVM Extender Set unterstützt auch die Multicast-Funktion, d. h. die Videoübertragung von einem Sender wird gleichzeitig an eine Gruppe von Empfängern gestreamt. Ein Sender kann bis zu 4 Empfänger unterstützen. Wenn Sie einen neuen Empfänger kaufen, wird der Sender nach dem Einschalten des Empfängers den zweiten Empfänger automatisch erkennen und das Video an ihn übertragen.

  • Seite 13: Testen Der Ir-Rückleitungsfunktion

    Bedienen Sie zum Beispiel Ihre HDMI®-Quelle im Erdgeschoss von Ihrem Schlafzimmer aus (Standort des zweiten Fernsehers). Das IR-Kabel empfängt die vom IR-Empfänger gesendeten Befehle und leitet sie an Ihre angeschlossenen HDMI®-Quellen weiter. Schließen Sie das IR-Kabel (2) an den mit "IR'' gekennzeichneten Anschluss des HD-Senders an.

  • Seite 14: Anschließen Der Usb-Erweiterung

    8.6 Anschließen der USB-Erweiterung Neben einer Infrarot-Rückkehrfunktion verfügt das 4K Wireless HDMI® KVM Extender Set auch über eine integrierte USB- Verlängerungsfunktion. Damit können Sie angeschlossene HDMI®- Quellen, wie z. B. einen Media Center PC oder Laptop, von einem anderen Raum aus mit einer Maus und/oder Tastatur bedienen. Zum HD-Sender Schließen Sie Ihren PC oder Laptop mit dem mitgelieferten Micro-USB-Kabel an die mit "USB"...

  • Seite 15: Testen Der Usb-Erweiterungsfunktion

    8.7 Testen der USB-Erweiterungsfunktion Wenn Sie das Micro-USB-Kabel und Ihre Maus/Tastatur gemäß der obigen Beschreibung angeschlossen haben, empfiehlt es sich, die Funktion zunächst zu testen. 1. Nehmen Sie Ihre Maus/Tastatur und verwenden Sie eine der Funktionen. 2. Der HD-Empfänger sendet nun diese Funktion an den HD- Sender.
  • Seite 16 4) Trennen Sie die Netzteile von der Steckdose und schließen Sie sie wieder an, um den 4K Wireless HDMI® KVM Extender neu zu starten. Wenn der Sender und der Empfänger immer noch keine Verbindung haben, führen Sie bitte die folgenden Schritte zur Kopplung aus. 1) Schalten Sie den Sender ein.
  • Seite 17 Q3. Ich habe zwar ein Bild, aber keinen (oder schlechten) Ton. Das 4K Wireless HDMI® KVM Extender Set unterstützt bis zu 2CH PCM Stereo. Überprüfen Sie die Audioeinstellung im Einstellungsmenü der angeschlossenen HDMI®-Quelle und stellen Sie sie manuell auf 2CH PCM Stereo ein, wenn die automatische Einstellung nicht funktioniert.

  • Seite 18: Fcc-Warnung

    FCC-Warnung Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC- Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

  • Seite 19: Haftungsausschluss

    - Wenden Sie sich an den Händler oder einen erfahrenen Radio- /Fernsehtechniker, um Hilfe zu erhalten. Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und betrieben werden.
