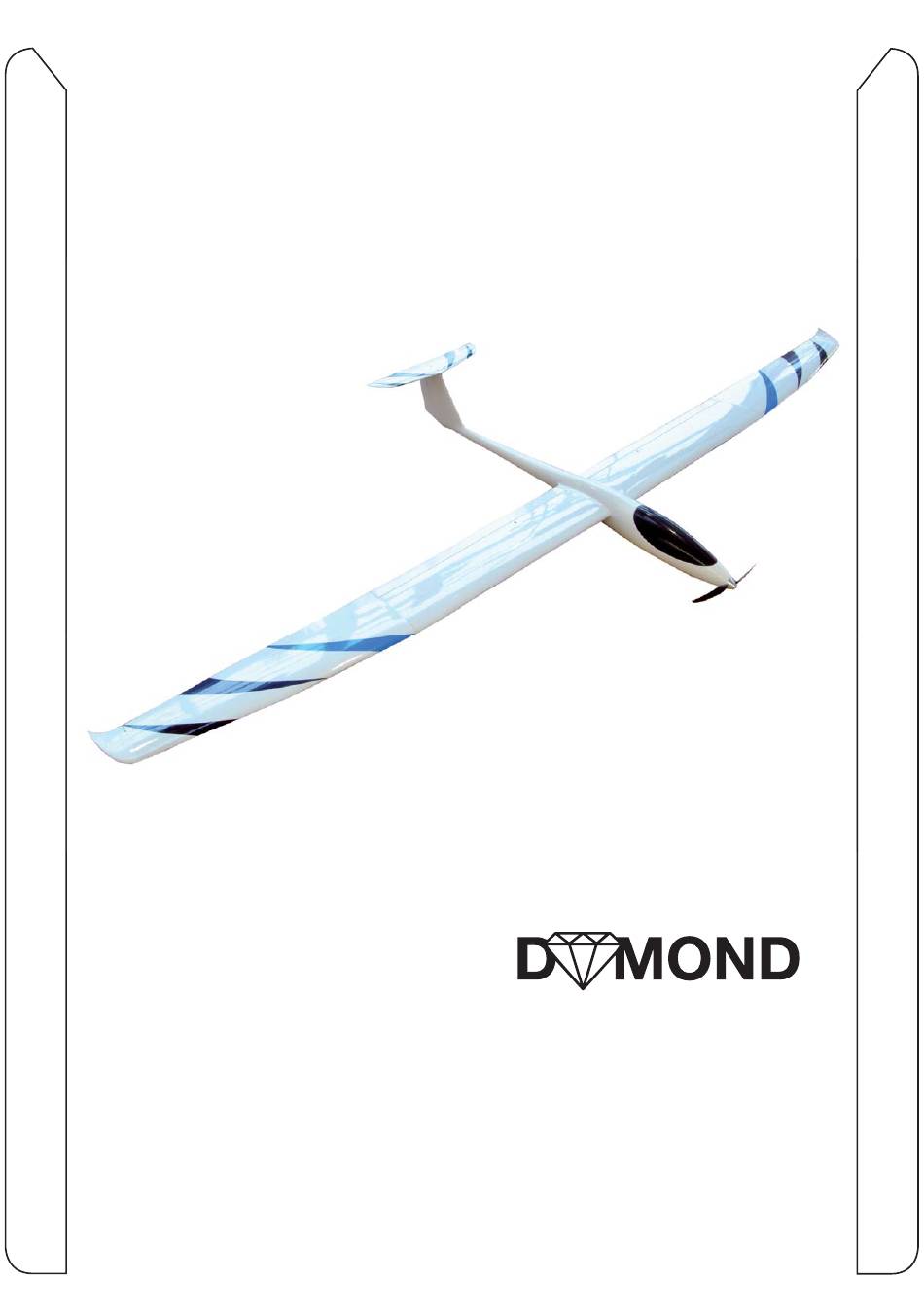

Inhaltszusammenfassung für Diamond LAST DOWN CONTEST
- Seite 1 Anleitung LAST DOWN CONTEST 0318020...
-
Seite 2: Technische Daten
flottere Gangart sehr gut geeignet. Der Durchzug und die Gleitleistung auch bei wid- rigen Bedingungen sind absolut beeindruckend Wir bieten den LAST DOWN CONTEST in zwei Versionen an, als PNP und als ARF. Das ARF Modell kommt ohne Motor und wird mit Kunststoff-Ruderhörner und einer Feder für die Tragflächensi- cherung geliefert. - Seite 3 Anleitung LAST DOWN CONTEST SICHERHEITSHINWEIS: Aus Gründen der Sicherheit sollten Sie immer sicherheitsbewusst fliegen. Das Steuern von Flug- modellen verlangt vom Piloten großes Verantwortungsbewusstsein. Fliegen Sie immer so, dass Sie in keiner Situation andere Menschen gefährden oder belästigen. Lernen Sie Ihr Modell kennen, tasten Sie sich an die Möglichkeiten, die das Modell bietet, heran.
- Seite 4 Anleitung LAST DOWN CONTEST Tragfläche eginnen Sie mit dem Einziehen der Servoverlängerungskabel, eine Zugschnur als Hilfe für das Einziehen ist in allen Flächenteilen vorhanden. Bringen Sie die Servos in die Mitten- stellung, hierzu muss die RC-Anlage in Betrieb genommen werden. Die Trimmung muss dabei ebenfalls in Mittenstellung sein.
- Seite 5 Anleitung LAST DOWN CONTEST eichnen Sie die Bohrlöcher für die Ruderhörner an. Die Löcher vom Ru- derhorn sollen dabei mit der Dreh- achse des Ruders eine Flucht bilden. Boh- ren Sie die Löcher für die Schrauben mit einem 2-mm-Bohrer. Schrauben Sie ein...
- Seite 6 Anleitung LAST DOWN CONTEST auen Sie die zweite Tragflächenhälf- te in der gleichen Reihenfolge auf. Schneiden Sie die beiliegenden Ser- voabdeckungen aus und befestigen Sie die Abdeckungen mit Tesafilm. ie Verbindung der Tragfläche er- folgt mit dem 10-mm-Stahlstab, die Sicherung der Tragflächen im Flug wird mit der Feder vorgenommen.
-
Seite 7: Leitwerke Und Rumpf
Anleitung LAST DOWN CONTEST Leitwerke und Rumpf ehmen Sie die Verstärkung für das Höhenruder und kleben es auf der Oberseite des Höhenleitwerks auf. Entfernen Sie dazu in dem entsprechen- den Bereich die Bügelfolie vom Höhenleit- werk. Legen Sie die Öffnungen unter der Folie für das Ruderhorn am Höhenruder... - Seite 8 Anleitung LAST DOWN CONTEST ie erforderliche Länge des Höhenru- der-Anlenkdrahts ermitteln, ablän- gen, Z-förmig abwinkeln, mit dem Servo verbinden und das Servo einkleben. Bei dem Seitenleitwerk müssen noch die Vliesscharniere eingeklebt werden. Ste- cken Sie die Vliesscharniere bis zur Hälfte...
- Seite 9 Anleitung LAST DOWN CONTEST Auswiegen des Modells: Vor dem Erstflug muss der Schwerpunkt genau ausbalanciert werden. Am Modell wird die mittlere Schwerpunktlage ausgewogen, diese reicht immer zum sicheren Ein- fliegen des Modells. Sie liegt bei 75 – 85 mm hinter der Nasenleiste der Tragfläche und kann durch Verschieben des Antriebsakkus verändert werden.
- Seite 10 Anleitung LAST DOWN CONTEST...
- Seite 11 Anleitung LAST DOWN CONTEST...
- Seite 12 Layout: T. S. DYMOND MODELLSPORT Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel / Germany Tel 040-30061950, E-Mail info@modellhobby.de, Website: www.modellhobby.de Copyright © Gustav Staufenbiel GmbH...
