FIESSLER
E L E K T R O N I K
ULVT
ULVTK / BLVTK (Kaskadierung von Lichtgittern)
ISO 9001: 2008
ISO 9001
DIN EN ISO 9001
Fiessler Elektronik GmbH & Co. KG
BLVT (mit Ausblendfunktionen)
Muting, Taktbetrieb, Notaus... mit optionalen Sicherheitsschaltgeräten
INHALT:
Sicherheitshinweise
Anwendungshinweise
Montage
Elektrischer Anschluß
Inbetriebnahme
Technische Daten
Zubehör
Doku Nr. 748 Stand 22.01.2018 RK/Aui

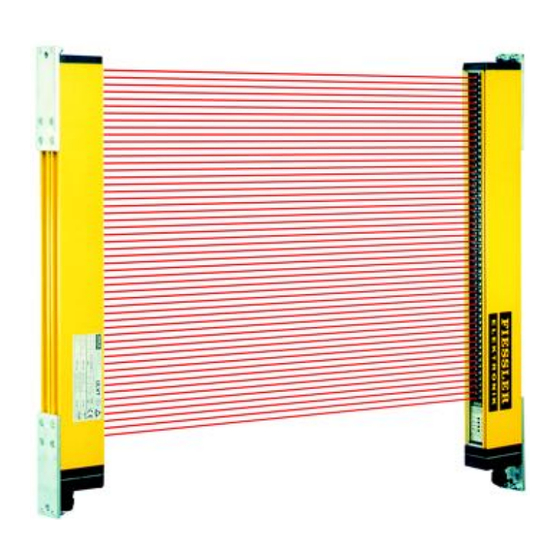

Typ 4 Sicherheits-Lichtvorhänge
Strahl-Ausblendung
kaskadierbar
Strahl-Ausblendung / kaskadierbar
Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de
Fax
: +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de
ULVT
BLVT
ULVTK
BLVTK

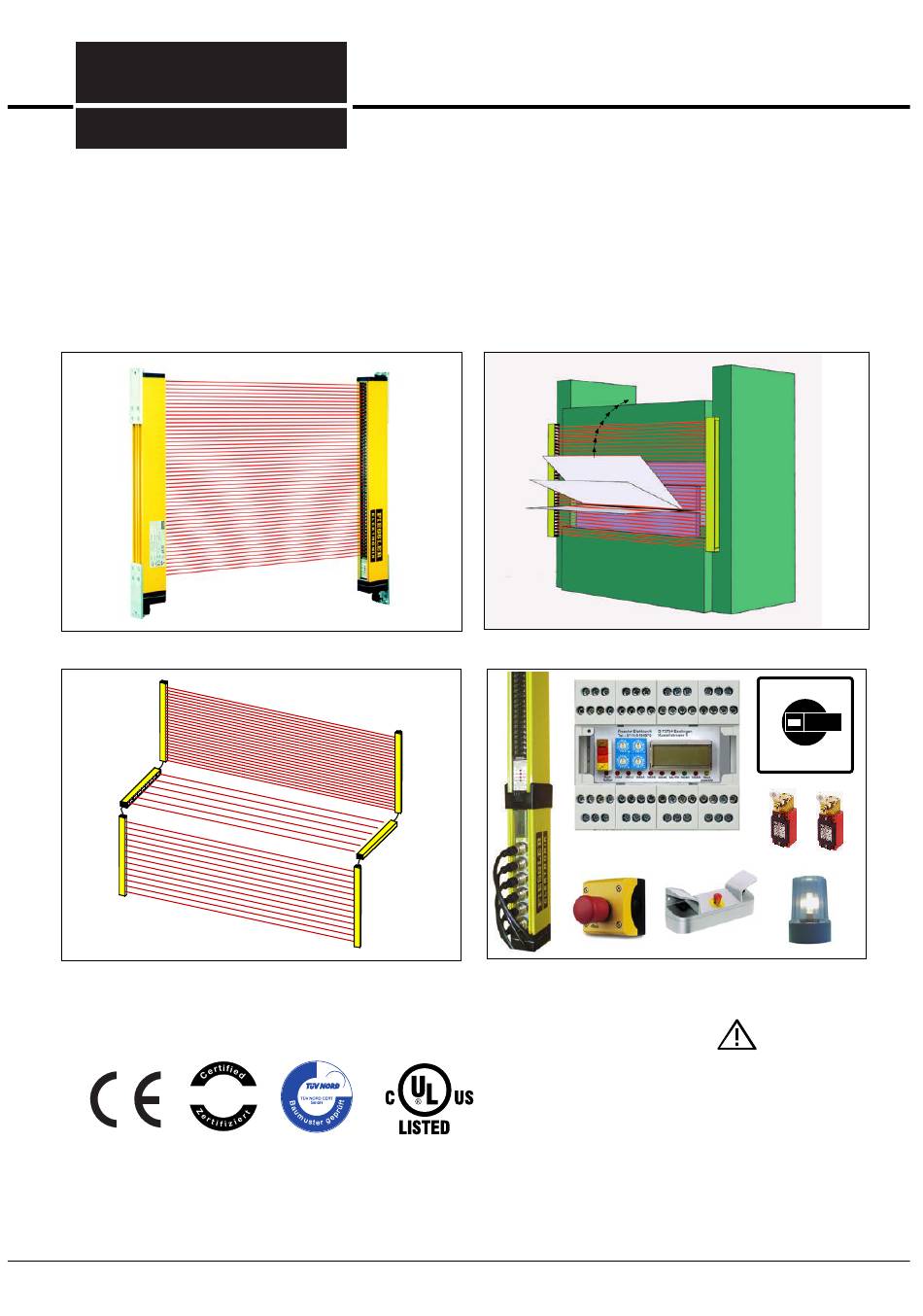

Betriebsanleitung
Original
2
3
1
4
5
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für FIESSLER ULVT Serie
- Seite 1 DIN EN ISO 9001 Elektrischer Anschluß Inbetriebnahme Technische Daten Zubehör Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
- Seite 2 Vertretungen in allen wichtigen Staaten Wir investieren auch in Umweltschutz Fiessler Elektronik GmbH & Co. KG Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de Doku Nr. 748 Stand 22.01.2018 RK/Aui : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
-
Seite 3: Inhaltsverzeichnis
Fehlersuche / LED-Anzeigen Kap. 7 bis 11 --->> Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... - Seite 4 Service / Wartung / Gewährleistung EG-Konformitätserklärung Weitere Sicherheitsprodukte Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
-
Seite 5: Sicherheitshinweise
Wartungshinweise: Das System ULVT/ BLVT ... ist konstruktionsbedingt wartungsfrei. (Dies entbindet jedoch nicht von der vorgeschriebenen, jährlichen Prüfung nach EN 61496, ZH 1/281 bzw. ZH 1/597.) Die Firma Fiessler Elektronik führt auf Kundenwunsch die Erstabnahme und die jährliche Prüfung durch. Zusätzlich werden Kundenschulungsseminare für die Durchführung der jährlichen Prüfung in regelmäßigen Abständen durchgeführt. -
Seite 6: Begriffserklärungen
C-Normen oder den noch gültigen ZH -Richtlinien hinzugezogen werden. Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... - Seite 7 Die Wiederanlaufsperre verhindert die automatische Freigabe der Schaltausgänge nach Unterbrechen und Wiederfreigabe des Schutzfeldes (z.B. bei Durchschreiten des Schutzfeldes). Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
-
Seite 8: Systembeschreibung Und Technische Daten
Bild 8/6 Zugangsabsicherung mit Muting bereichen über Umlenkspiegel Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 9: Aufbau, Funktion Und Übersichtstabelle
* = Bei 30m Version: Betrieb nur von >15-30m. Kein Betrieb <15m Abstand von Sender zu Empfänger. Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 10: Led-Anzeigen (Allgemein)
Folgesteuerung, die den Ausgang 2 überwacht! Tabelle 10/3 Betriebsarteneinstellung Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 11: Technische Daten
Verwenden Sie nur UL zertifizierte (60/75°C) Kupferleiter Verwenden Sie nur UL zertifizierte (60/75°C) Kupferleiter Tabelle 11/4 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 12: Maßzeichnungen (Lichtvorhang Und Standard-Befestigungslaschen)
Verschiebbare Befestigungslaschen auf Gehäuserückseite 1900 1996 2036 Tabelle 12/3 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 13: Montage
LSUW NSR 3-1 K Tabelle 13/4 Reaktionszeit Sicherheitsschaltgeräte Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 14: Sicherheitsabstand Zur Gefahrenstelle
S = 2000 mm/ s x (0,075 s + 0,007 s + 0,006 s) + 8x (30 mm-14 mm) S = 304 mm Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 15: Horizontale Gefahrbereichsabsicherung
1200 - 0,4 x H > 850 mm Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 16: (> 40 Mm Auflösung Und Einzelstrahlen)
Anzahl der Strahlen: 2 Bild 16/1 Vertikale Absicherung Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 17: Anbaubedingungen
Bild 17/3 Schutz gegen Hintertreten durch Kaskadierung zweier Sicherheitslichtvorhänge Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 18: Abstand Zu Spiegelnden Oberflächen
Empfänger Sender Bild 18/3 Anordnung von 2 Lichtvorhängen Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 19: Befestigung Und Justage
Bild 19/5 Isolierteile montiert Bild 19/3 montierte Standard-Befestigungslaschen am Lichtvorhang Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 20: Option: Winkellaschen (Mit Maßzeichnung)
Typ FGS Bild 20/3 Bild 20/4 Winkellaschen Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 21: Option Schwingmetalllaschen
Justagehinweise sind in Kapitel 6.2 beschrieben. Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... - Seite 22 Die Innensechskantschraube eindrehen und mit einem 5 mm Innensechskantschlüssel anziehen. Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de BA_ULVT_BLVT_748 : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
-
Seite 23: Option Montage-Säulen / Rammschutz
Die Feinjustage erfolgt wie in Kapitel 6.2 Inbetriebnahme beschrieben. Bild 23/4 Montage der Säulen Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 24: Maße Montage-Säule
( erster Strahl 400 mm vom Boden laut EN 999 / ISO 13855 ) Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 25: Elektrischer Anschluß
Ist die Betriebsart ohne Schützkontrolle eingestellt, muß der Eingang Schützkontrolle unbelegt sein. Bild 25/4 Eingang Schützkontrolle Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 26: Anschlußbeispiele -Ohne Optionale Sicherheitsschaltgeräte
Sicherheits-SPS die Wiederanlaufsperre ausführt Bild 26/4 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 27: Betriebsart Ohne Wiederanlaufsperre
Empfängerseite angegebenen Hindernisgröße entsprechen. Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 28: Mögliche Ursachen
Tabelle 28/2 Fehlersuche Empfänger Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 29: Blvt-Ausblendfunktionen (Blanking)
Teils des Lichtvorhanges. che Abdeckung erforderlich! che Abdeckungen erforderlich! Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 30: Typische Anwendung
Bild 30/7 Nur einmal 2 Strahlen ignorieren ignorieren Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 31: Auflösung Bei Linsenraster Anzeige
Schutzfeld Tabelle 31/1 14 mm / 30 mm Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 32: Programmiergeräte Zum Einlernen Der Ausblendfunktionen
Für diese Funktion sind Ausführliche Hinweise in der Bedienungsanleitung der Programmiergeräte! Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 33: Kaskadierung Von Lichtvorhängen Ulvtk / Blvtk
Bild 33/2 Hintertretschutz Bild 33/3 Rückseitenabsicherung einer Presse Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 34: Verwendbare Und Miteinander Kombinierbare Lichtgitter
Folgesensor 1: ULVT-K 1200 /156 Folgesensor 2: ULVT Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 35: Reaktionszeiten (Beispiele)
..+6 ms = S = ....mm Tabelle 35/3 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 36: Montage Von Kaskadierten Lichtgittern
Wiederanlaufsperre ohne Schützkontrolle Ausgänge gleichschaltend Bild 36/1 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 37: Anschlußbeispiel
Wiederanlaufsperre ohne Schützkontrolle Ausgänge gleichschaltend Bild 37/1 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 38: Inbetriebnahme
Bild 38/3 gelbe LED leuchtet gelbe LED leuchtet Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 39: Inbetriebnahme/ Schutzfeldzustände Und Led- Anzeigen
Rote u. Orange LED leuchten Gelbe LED leuchtet Bild 39/3 Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 40: Zusatzfunktionen Mit Sicherheitsschaltgeräten
2 x 8 Zeichen LCD Tabelle 40/2 Sicherheits-Schaltgeräte Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 41: Lieferbare Geräte- Varianten
Größe UGL 100 ... UGL 2000 EX- Schutz Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... -
Seite 42: Notizen
E L E K T R O N I K Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de... - Seite 43 E L E K T R O N I K Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
- Seite 44 E L E K T R O N I K Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
- Seite 45 E L E K T R O N I K Fiessler Elektronik GmbH & Co. KG Doku Nr. 748 Stand 22.01.2018 RK/Aui Phone: +49 (0) 711 / 91 96 97-0 Internet: http://www.fiessler.de : +49 (0) 711 / 91 96 97-50 eMail: info@fiessler.de...
-
Seite 46: Service / Wartung / Gewährleistung
Wartung Die Geräte der Serie …LVT sind wartungsfrei. Die Firma Fiessler Elektronik GmbH & Co. KG führt auf Kundenwunsch die Erstabnahme und die jährliche Prüfung durch. Zusätzlich werden Kundenschulungsseminare für die Durchführung der jährlichen Prüfung in regelmäßigen Abständen durchgeführt. Gewährleistung Beim Öffnen der Geräte oder bei Veränderungen an den Geräten verfällt jeglicher... -
Seite 47: Eg-Konformitätserklärung
E L E K T R O N I K F I E S S L E R E L E K T R O N I K Fiessler Elektronik GmbH & Co. KG Kastellstr. 9 D -73734 Esslingen GESCHÄFTSLEITUNG Konformitätserklärung Declaration of conformity déclaration de conformité... -
Seite 48: Weitere Sicherheitsprodukte
Lastaufnahmemitteln die gleichen ISO 9001: 2008 Regeln wie für Maschinen. Sie müs- ISO 9001 Fa. Fiessler Elektronik ist Zertifiziert nach DIN ISO EN 9001. Ein ei- sen mit der CE-Kennzeichnung, der Konformitätserklärung und den er- forderlichen Benutzerinformationen genes EMV-Prüflabor erlaubt die permanente Überpüfung der Pro- DIN EN ISO 9001 in den Verkehr gebracht werden.
