Betriebsanleitung CP BLOCKTHERM D.A HI
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor Arbei-
ten am Gerät dieses erst abkühlen lassen.
5
Technische Daten
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des Ausfall-
melders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Anschlusskabel HI
Sonderspannungen bei entsprechender Leistungsanpas-
sung und Bauteilauswahl möglich.
Profiltyp "K" Länge x Breite
x Höhe
Profiltyp "L" Länge x Breite
x Höhe
Profiltyp "P" Länge x Breite
x Höhe
HOM159713035Ide-1
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
IP66/IP68 1bar/30min
max. 250 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm² Ø8,8 mm
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium, seewasserfest,
schwarz eloxiert
Silikonschlauchleitung,
kerb- und ölfest, 2 x 0,62
mm² und 3 x 1,35 mm²,
Ø10,2 mm
90 x 40 x 30
mm
105 x 40 x 30
mm
225 x 50 x 45
mm
INFO
Die genauen technischen Daten Ihres Geräts entneh-
men Sie dem Typenschild.
Nennspannung/Betriebsspannung
Hochtemperaturversion
Temperaturklasse

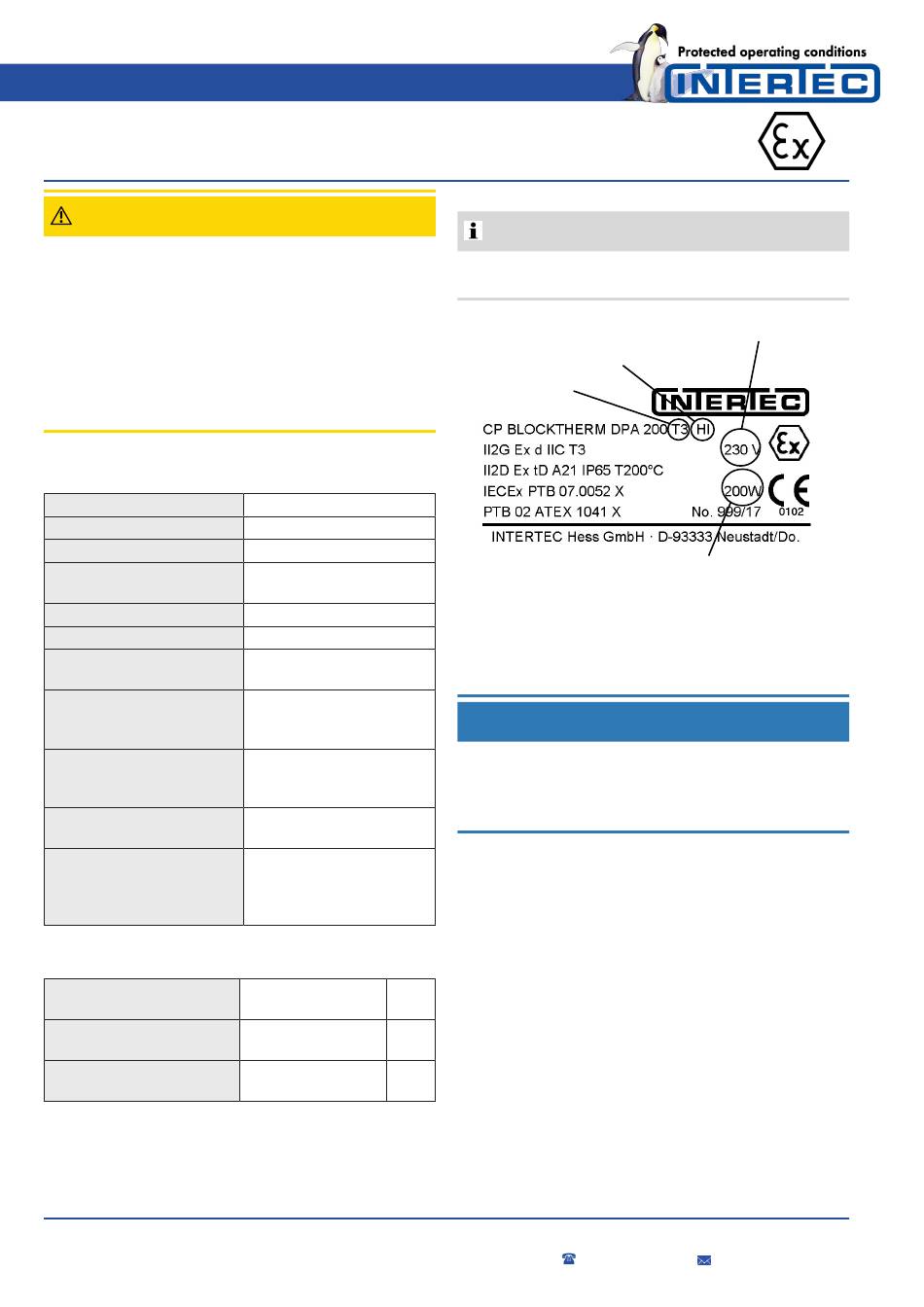

Abb. 1: Beispiel: Typenschild CP BLOCKTHERM DPA 500 T4
HI
6
Einbau
HINWEIS
Vorsichtig entnehmen
Bei der Entnahme aus der Verpackung und beim Trans-
port darf die Anschlussleitung nicht belastet und geknickt
werden.
Wird ein zusätzlicher Thermostat TAE in Reihe geschal-
tet, kann er an der Oberfläche des Heizkörpers (thermi-
sche Kopplung) befestigt werden. Der Mindestabstand
muss auch hier eingehalten werden. Siehe nachfolgende
Zeichnung.
Aus Gründen der Betriebssicherheit darf die Heizung nur
bei Bedingungen betrieben werden, bei denen ausge-
schlossen ist, dass die Ansprechtemperatur des Begren-
zers überschritten wird.
Die Einsatztemperaturen sind zu beachten.
Die Anschlussleitung ist bis zum Eingang in die bauseiti-
ge Abzweigdose unter Berücksichtigung des zulässigen
Biegeradius = 5 x Außendurchmesser fest zu verlegen.
Im Staub-Ex-Bereich sind die zutreffenden Anforderun-
gen der EN 60079-14 zu beachten.
+49 9445 9532-0 ·
Nennleistung
Seite 4 / 7
