- Zamezte používání přístroje osobám (včetně dětí), jimž fyzická,
smyslová nebo mentální neschopnost či nedostatek zkušeností
a znalostí zabraňuje v bezpečném používání spotřebiče bez
dozoru nebo poučení. Děti si se spotřebičem nesmějí hrát.
- Nikdy čerpadlo nepoužívejte, jsou-li v čerpané kapalině lidé.
Je-li čerpadlo v čerpané kapalině pod napětím, kapaliny se
nedotýkejte a ani nádrže v případě, že je elektricky vodivá.
- Může dojít k znečištění čerpané kapaliny v důsledku
případného úniku maziva, které promazává ložiska.
- Při instalaci čerpadla do čerpané kapaliny dbejte na
to, aby přívodní kabel nebyl umístěn pod čerpadlem,
mohlo by dojít k jeho poškození.
- Zajistěte, aby čerpadlo bylo napájené přes proudový
chránič s citlivostí 30 mA.
- Dbejte na to, aby se čerpadlo nedostalo do kontaktu
s kalem. V případě čerpání z vrtů se spodek čerpadla
musí nacházet alespoň 1 m nad štěrkovou loží.
- Nepoužívejte čerpadlo k čerpání kapalin obsahujících látky
způsobujících korozi materiálu (kyseliny, alkálie, bělidlo),
ani abrazivní částečky. Dále k přepravě vznětlivých, extrém-
ně hustých kapalin či kapalin potravinového charakteru.
- Chraňte zásuvku před vlhkostí a vodou.
- Nepoužívané čerpadlo nenechávejte v případě teplot pod
bodem mrazu v kapalině. Pokud kapalina zamrzne do čerpa-
dla, k jejímu rozmrazení nikdy nepoužívejte plameny ani jiný
přímý zdroj tepla. Čerpadlo přemístěte na místo s pokojovou
teplotou, a počkejte až se kapalina opět rozmrazí.
CZ
- V případě opravy čerpadla po uplynutí záruky používejte
výhradně originální součástky. Zabudováním cizích sou-
částek neznámé kvality nelze zaručit spolehlivé fungování
výrobku.
- Během záruční doby smí být zařízení opravované výhradně
v autorizovaném servisu značky Extol (servisní místa nalezne-
te na webových stránkách v úvodu návodu k použití). V pří-
padě zjištění nesprávného chodu čerpadla nebo poškození
čerpadla či jeho částí jej okamžitě odpojte od elektrické sítě
a předejte odbornému servisu.

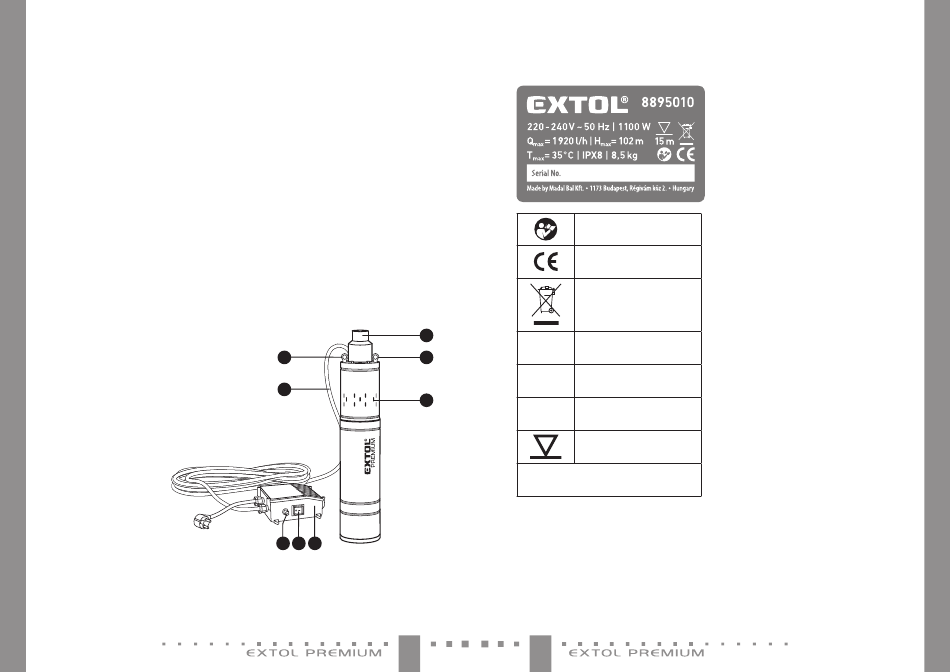

Popis zařízení
1. Výtlačné hrdlo
2. Přívodní kabel
3. Závěsná oka čerpadla (Ø 7,5 mm)
4. Sací otvory
5. Řídící jednotka
6. Hlavní vypínač
7. Ochrana proti přetížení
1
3
3
2
4
7
6
5
Obr. 1
4
Symboly na technickém
štítku čerpadla
Před použitím si přečtěte návod
k použití
Odpovídá příslušným požadavkům EU
Symbol elektroodpadu. Výrobek
nevyhazujte do směsného odpadu,
ale odevzdejte jej k ekologické
likvidaci
Q
Maximální průtok čerpané kapaliny
max
Maximální dopravní výška čerpané
H
kapaliny (výtlak)
max
T
Maximální teplota čerpané kapaliny
max
Maximální hloubka ponoru čerpadla
Na štítku čerpadla je uvedeno sériové číslo zahrnující
rok, měsíc výroby a číslo výrobní série.
Pokyny před použitím
Před použitím čerpadla zkontrolujte:
- neporušený stav izolace přívodního kabelu
- v případě čerpání vody z vrtu hloubku vrtu a výšku
vodního sloupce. Nezapomeňte, že čerpadlo je vhodné
k použití pouze do hloubky 15 metrů. V případě větší
hloubky vodotěsnost čerpadla již není zaručená.
5
Instalace čerpadla
- Protáhněte závěsné lano nejdříve prvním pak druhým
závěsným okem (3). Závěsné lano musí být dostatečně
dlouhé, pevné a odolné.
- Zašroubujte výtlačné potrubí do závitu (1) nacházejícího
se v horní části čerpadla. Potrubí musí být tlaku odolné
minimálně do 20 barů.
- Výtlačné potrubí a přívodní kabel (2) připevněte každých
0,5 metrů k vytaženému závěsnému lanu. Pomocí závěsné-
ho lana spusťte čerpadlo do vody a připevněte druhý konec
lana. Připevnění musí být dostatečně pevné. Zajistěte, aby
se při provozu čerpadlo nedotýkalo stěny vrtu či nádrže.
Elektrické zapojení
Z bezpečnostních důvodů musí potřebné elektroinstalační
úkony pro připojení čerpadla k elektrické síti provádět pouze
osoba s příslušnou elektrikářskou kvalifikací. Čerpadlo smí být
zapojené výhradně do elektrické sítě, jehož napětí a frekvence
se shodují s parametry uvedenými na výrobním štítku.
- Řídící jednotku (5) ukotvěte v blízkosti čerpadla.
Nezapomeňte, že jednotka musí být chráněná před
povětrnostními podmínkami a srážkami.
- Zapojte přívodní kabely do svorkovnice v řídící jednotce.
Dbejte na to, aby byl hlavní vypínač (6) ve vypnutém stavu.
- Zástrčku na konci přívodního kabelu zapojte do zásuvky.
Zajistěte, aby čerpadlo bylo napájené přes proudový chránič
s citlivostí 30 mA. V případě použití tlakového spínače, regu-
látoru hladiny, průtokového spínače instalujte zásuvku za
nimi, a zástrčku čerpadla připojte do této zásuvky. V případě
převozu, opravy tak nebude nutné porušit elektrickou síť.
Uvedení čerpadla
do provozu
Zapněte hlavní vypínač (6) nacházející se na řídící jednot-
ce. Na konci potrubí se krátce na to objeví voda. K vypnutí
čerpadla vypněte hlavní vypínač.
V případě přetížení nebo elektrického zkratu zabudovaná
ochrana proti přetížení (7) přeruší elektrický okruh čerpadla.
V takovémto případě odstraňte důvod přetížení a po několi-
kaminutové pauze stiskněte tlačítko ochrany proti přetížení.
V případě, že ochrana proti přetížení opět přeruší okruh,
vytáhněte zástrčku a obraťte se na značkový servis.
CZ
