MONTAGEANLEITUNG SYSTEM UNI
HINWEISE VOR DER MONTAGE:
Vor dem Aufbau des Schornsteins ist der Anschluss des Gerätes, Luftzufuhr und
Lüftung des Raums mit dem zuständigen
Bezirksschornsteinfeger/Rauchfangkehrermeister zu konsultieren. Der Aufbau des
Schornsteins ist gemäß der Montageanleitung, den geltenden Normen,
Bauvorschriften und mit der Einhaltung der Gesundheit- und einschlägigen
Unfallverhütungsvorschriften auszuführen. Der Schornstein ist auf dem Fundament
aufzusetzen, welches die Voraussetzungen der geltenden, deutschen Normen, und
anderen Bauvorschriften, sowie der Bauwissenschaft erfüllt. Der Schornstein ist als
ein freistehendes Gebäudeelement auszuführen. Die Schornsteine, die sehr über die
Dachebene überragen (>100cm), sind mit Metallstäben, die senkrecht in den
Blähtonmantelblöcken verlaufen, auf der ganzen Schornsteinhöhe zu verstärken. Bei
Schornsteinköpfen, die >200cm über die Dachebene überragen, ist aus Statikgründen
auch waagrechte Verstärkung empfohlen.
Nach dem Aufbau des Schornsteins ist die Abnahme durch den Bezirks-
Schornsteinfeger durchzuführen und mit dem Abnahmeprotokoll zu bestätigen. Das
Gerät darf erst angeschlossen werden, wenn der Säurekitt für Keramikrohre voll
verhärtet ist, also mind. 3 Tage nach der letzten Verbindung der Keramikrohre im
Sommer oder 7 Tage bei Temperaturen zwischen 5-10 Grad Celsius. Bei der Montage
und dem Kontakt mit dem Säurekitt für Keramikrohre, Mineralwolle und Mörtel sind
besondere Vorsichtmaßnahmen einzuhalten.

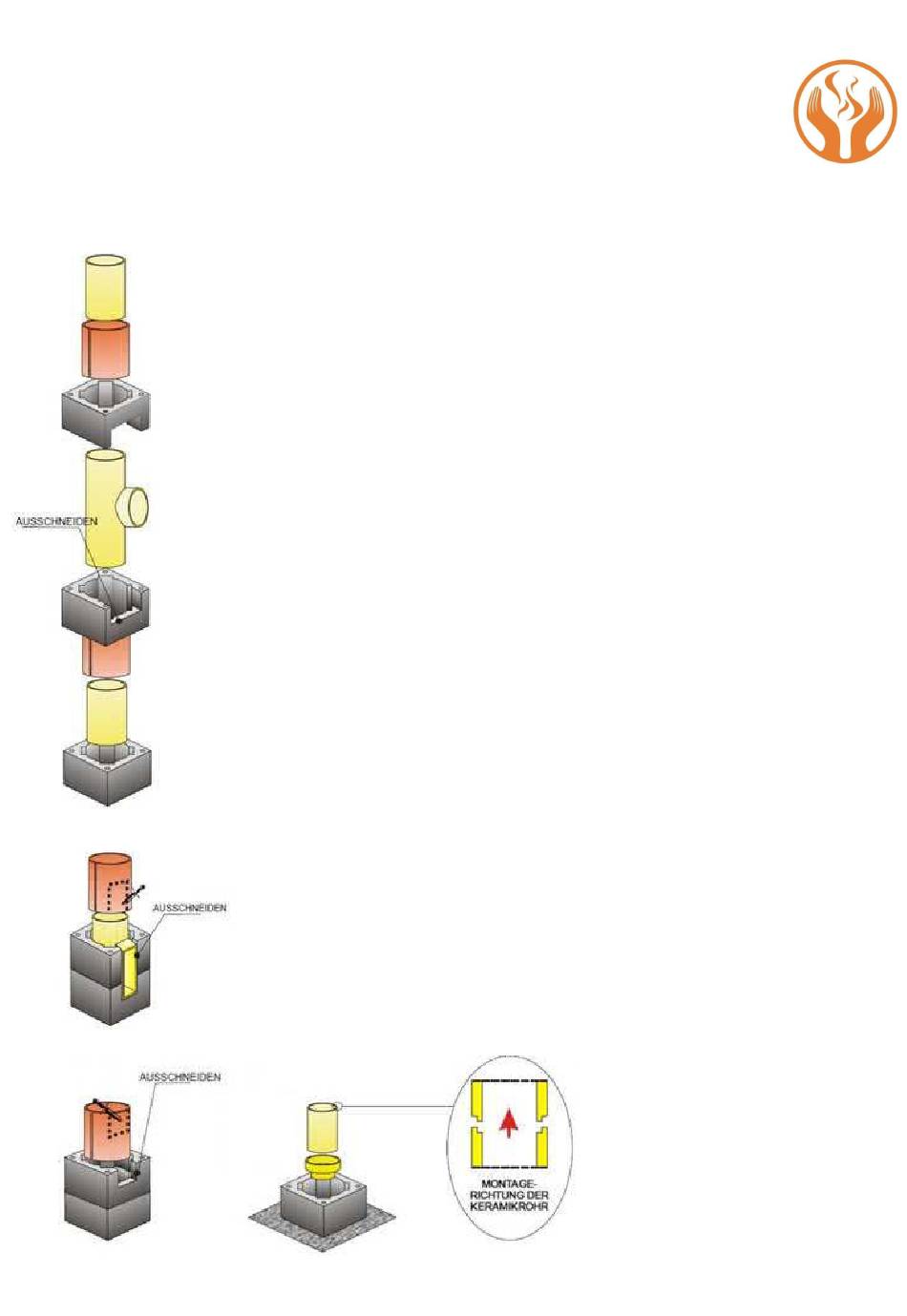

MONTAGEANLEITUNG DES NIKO-SCHORNSTEINS
1. Im oberen Teil des Mantelblocks ist ein Loch für das Rohr des Kondensatablaufs
auszuschneiden (Option).
2. Der erste Mantelblock soll auf das gegen Feuchtigkeit gesicherte Fundament
aufgestellt werden. Um den Mantelblock zu stabilisieren, füllen Sie ihn mit Beton bis
2/3 der Höhe.
3. Platzieren Sie den Kondensatablauf zentral in das Loch des Mantelblocks mit dem
Abfluss in die Richtung des ausgeschnittenen Lochs. Der Kondensatablauf soll genau
nivelliert werden.
4. Schneiden Sie im oberen Teil des Mantelblocks das Loch für den Putztüranschluss
aus. Die gleiche Tätigkeit ist auch im unteren Teil des dritten Mantelblocks
auszuführen. Die Breite und Höhe des Ausschnitts sollen um ca. 2 cm größer als der
Putztüranschluss ausgeschnitten werden, so dass die Dilatation zwischen Keramik
und Mantelblöcken eingehalten werden könnte.
5. Der zweite Mantelblock ist mit Verwendung von Zement-Kalkmörtel auf den ersten
Block aufzusetzen. Anschließend montieren Sie mit Säurekitt (auf eine feuchte Fläche
anzubringen) den Putztüranschluss an dem Kondensatauffang. Vergessen Sie nicht,
dass das T-Stück mit der Außenkante der Verbindung nach oben zeigt. Entfernen Sie
den überschüssigen Säurekitt mit einem nassen Schwamm.
6. Bringen Sie die Dämmung von außen an das Keramikrohr an. Die Dämmung muss
an den Putztüranschluss angepasst werden.
7. Montieren Sie einen weiteren Mantelblock und anschließend das Keramikrohr auf
das Putztürelement. Verbinden Sie diese Elemente mit dem Säurekitt, den Sie an den
Rand des Verbindungsstücks anbringen.
8. Ergänzen Sie die nächste Dämmungsschicht.
