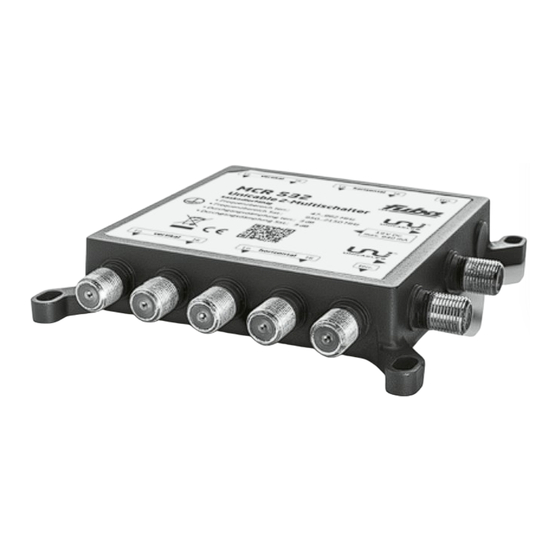

Fuba MCR 532 Installationsanleitung
Unicable 2-multischalter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Fuba MCR 532
Inhaltszusammenfassung für Fuba MCR 532
- Seite 1 MCR 532 Unicable 2-Multischalter Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Beschreibung Sicherheitsvorschriften Entsorgung Installationsort Installation Anschluss an ein Quattro-LNB zum Empfang von einem Satelliten Anschluss an zwei Wide Band-LNBs Anschluss des Netzteils Unicable 2-Programmierer UCP 532 Fehlersuche Technische Daten Installationsanleitung... -
Seite 4: Beschreibung
Beschreibung Der Unicable 2-Multischalter ist für die Lieferumfang: Verteilung von Satelliten-Signalen und Unicable 2-Multischalter MCR 532, terrestrischen Fernseh- und Radio-Sig- Steckernetzteil, nalen in Hausinstallationen konzipiert. Unicable 2 Netzteil-Weiche, Die werkseitig eingestellte Vorprogram- Bedienungsanleitung mierung ermöglicht 32 Teilnehmern den Zugriff auf das komplette Programmange- bot des Satelliten Astra. -
Seite 5: Installationsort
32 Teilnehmer benutzen, stellen Sie sicher, dass die Wandsteckdosen für Satellitenempfang geeignet und mit vertikal horizontal terr. Unicable-Technologie kompatibel sind und MCR 532 Unicable 2-Multischalter dass sie eine bidirektionale Signal-Über- kaskadierfähig 16 Teilnehmer • Frequenzbereich terr.: 47…862 MHz • Frequenzbereich Sat.: 950…2150 MHz... -
Seite 6: Anschluss An Ein Quattro-Lnb Zum Empfang Von Einem Satelliten
6.1 Anschluss an ein Quattro- Jeder Receiver benötigt eine der 32 Be- LNB zum Empfang von einem nutzerfrequenzen, die Sie aus der nach- Satelliten folgenden Liste (S. 7) entnehmen können. Verbinden Sie die Kabel vom Quattro-LNB Beachten Sie bitte die Bedienungsanlei- mit den Eingangsanschlüssen tung der angeschlossenen Endgeräte zur Programmierung der Benutzerfrequenzen. - Seite 7 Kanal Standard Unicable 1 Unicable 2 Frequenz EN50494+EN50607 UB 1 UB 1 1076 MHz EN50494+EN50607 UB 2 UB 2 1178 MHz EN50494+EN50607 UB 3 UB 3 1280 MHz EN50494+EN50607 UB 4 UB 4 1382 MHz EN50494+EN50607 UB 5 UB 5 1484 MHz EN50494+EN50607 UB 6...
-
Seite 8: Anschluss An Zwei Wide Band-Lnbs
„Lo horizontal“ verbunden, der Ausgang „H“ am LNB wird mit dem Eingang „Hi horizontal“ des MCR 532 verbunden. vertikal horizontal terr. MCR 532 Unicable 2-Multischalter kaskadierfähig 16 Teilnehmer • Frequenzbereich terr.: 47…862 MHz • Frequenzbereich Sat.: 950…2150 MHz • Durchgangsdämpfung terr.: 3 dB 19 V DC, •... -
Seite 9: Unicable 2-Programmierer Ucp 532
Eine ausführliche Be- eine entsprechende Programmierung mit schreibung finden Sie in der Bedienungs- dem optional erhältlichen Programmer anleitung des Unicable 2-Programmierers (Fuba UCP 532) erforderlich. Die soft- UCP 532. Dieses Produkt ist optional warebasierende Produktkonfiguration erhältlich. Fehlersuche • Stellen Sie sicher, dass die Satelliten- •... -
Seite 10: Technische Daten
Technische Daten MCR 532 Art.-Nr.: 22010152 Eingänge: 4 x Sat-ZF Eingänge für Quattro LNB; 1 x UHF / VHF Eingang für terrestrische Antenne Ausgänge: 4 x Sat-ZF-Durchschleifausgänge 1 x terrestrischer Durchschleifausgang 2 x Unicable-Ausgänge Frequenzbereich: Satellit – 950…2150 MHz Terrestrisch – 47…862 MHz Durchschleifdämpfung: Satellit –... - Seite 11 Installationsanleitung...
