PROTEKTORENEINSÄTZE FÜR MOTORRADFAHRER
Informationen zu Gebrauch, Pflege und Aufbewahrung der TRYONIC SEESOFT Protektoreneinsätze.
TRYONIC ist ein eingetragenes Warenzeichen von REV'IT! Sport International. Dieses Merkblatt
hilft Ihnen, die Benutzung und Möglichkeiten dieses Produkts zu verstehen, damit es während seiner
gesamten Lebensdauer ein gleichbleibendes Leistungsvermögen erzielt. Dieser Protektor ist ein nach
EN1621-1:2012 zertifizierter Schutz. Er gilt als PPE (Personal Protective Equipment) entsprechend der
Europäischen Verordnung 89/686/EEC, als solcher erfolgte die CE-Typ-Überprüfung durch die Prüfstelle
(EU Prüfstellennummer N.2008): Dolomiticert s.c.a.r.l., Z.I. Villanova 7/A, 31013- Longarone (BL), Italien
SCHLAGDÄMPFUNGSPRÜFUNG (CE-PRÜFTEST)
Ziel der Prüfung ist die Bestimmung der Schlagdämpfung, wie sie in der Norm EN EN 1621-1:2012
festgelegt ist. Zur Ermittlung der Schlagdämpfung dienen zwei vorgeschriebene Falltests:
- 'Umgebungs-Falltest'': Vorbereitung des Protektors: 48±0,5 Stunden bei 23±2° Celsius
Umgebungstemperatur und relativer Luftfeuchte von 50±5 %. Der 'Umgebungs-Falltest' ist innerhalb von
3 Minuten nach der Entnahme des Protektors aus der vorgegebenen Umgebung durchzuführen.
- 'Nass-Falltest'': Vorbereitung des Protektors: 72±0,5 Stunden in einer geschlossenen Kammer über
Wasser mit einer Temperatur von 70±2°C. Danach kommt der Protektor für weitere 24±0,5 Stunden in
eine fest verschlossene, wasserundurchlässige Tasche bei einer Umgebungstemperatur von 23±2°C.
Der 'Nass-Falltest' ist innerhalb von 5 Minuten nach der Entnahme des Protektors aus der Tasche
durchzuführen. Neben den vorgeschriebenen Umgebungs- und Nass-Falltests definiert die EN1621-
1:2012 zwei zusätzliche optionale Tests:
Den 'Hochtemperatur-Falltest' (Hersteller versprechen Schutz bis zu +40°C) und den
'Niedrigtemperatur-Falltest' (Hersteller versprechen Schutz bis zu -10°C). Bei allen Tests liegt der
Protektor auf einem Amboss, auf den ein 5 kg schweres, zylindrisches Gewicht aus etwa einem Meter
Fallhöhe aufschlägt (die kinetische Aufschlagenergie sollte mindestens 50 J betragen). Je niedriger
der gemessene Restkraftwert ist, umso besser funktioniert die Schlagdämpfung des Protektors.
Der 'Umgebungs-Falltest' erfolgt dreimal an verschiedenen Stellen innerhalb einer vorgegebenen
'Schutzzone'* des Protektors. Dieser Test wird an drei verschiedenen Protektor-Exemplaren
durchgeführt, so dass insgesamt neun Aufschläge durchgeführt werden. Der 'Nass-Falltest' wird
analog zum 'Umgebungs-Fallest' durchgeführt. Hierbei werden zwei Protektor-Exemplare geprüft mit
einer Gesamtzahl von sechs Aufschlägen. EN1621-1:2012 beschreibt zwei verschiedene 'TYPEN' der
Protektion in Abhängigkeit von der jeweiligen 'Schutzzone':
- TYP A: Protektion für kleinere Größen; diese wird üblicherweise (aber nicht ausschließlich) bei kleineren
Fahrern verwendet.
- TYP B: Protektion für größere Dimensionen; diese wird üblicherweise (aber nicht ausschließlich) bei
größeren Fahrern verwendet.
Darüber hinaus definiert die EN1621-1:2012 zwei Schutz-Levels:
- Level 1: Minimum-Level für einen wirksamen Schutz des Protektors bei einem Unfall, passend für alle
Fahrstile. Die Restkraft im Zentrum der Schutzzone (Testbereich 01) darf einen Höchstwert von 35 kN
nicht überschreiten. Ein Einzelaufprall in den Testbereichen
Durchschnittswert darf insgesamt nicht mehr als 35 kN betragen.
- Level 2: Für Fahrer, deren Fahrstil ein höheres Risiko nahelegt; Level 2 bietet eine höhere
Schutzwirkung. Die Restkraft im Zentrum der Schutzzone (Testbereich 01) darf einen Höchstwert von 20
kN nicht überschreiten. Ein Einzelaufprall in den Testbereichen
der Durchschnittswert darf insgesamt nicht mehr als 20 kN betragen.

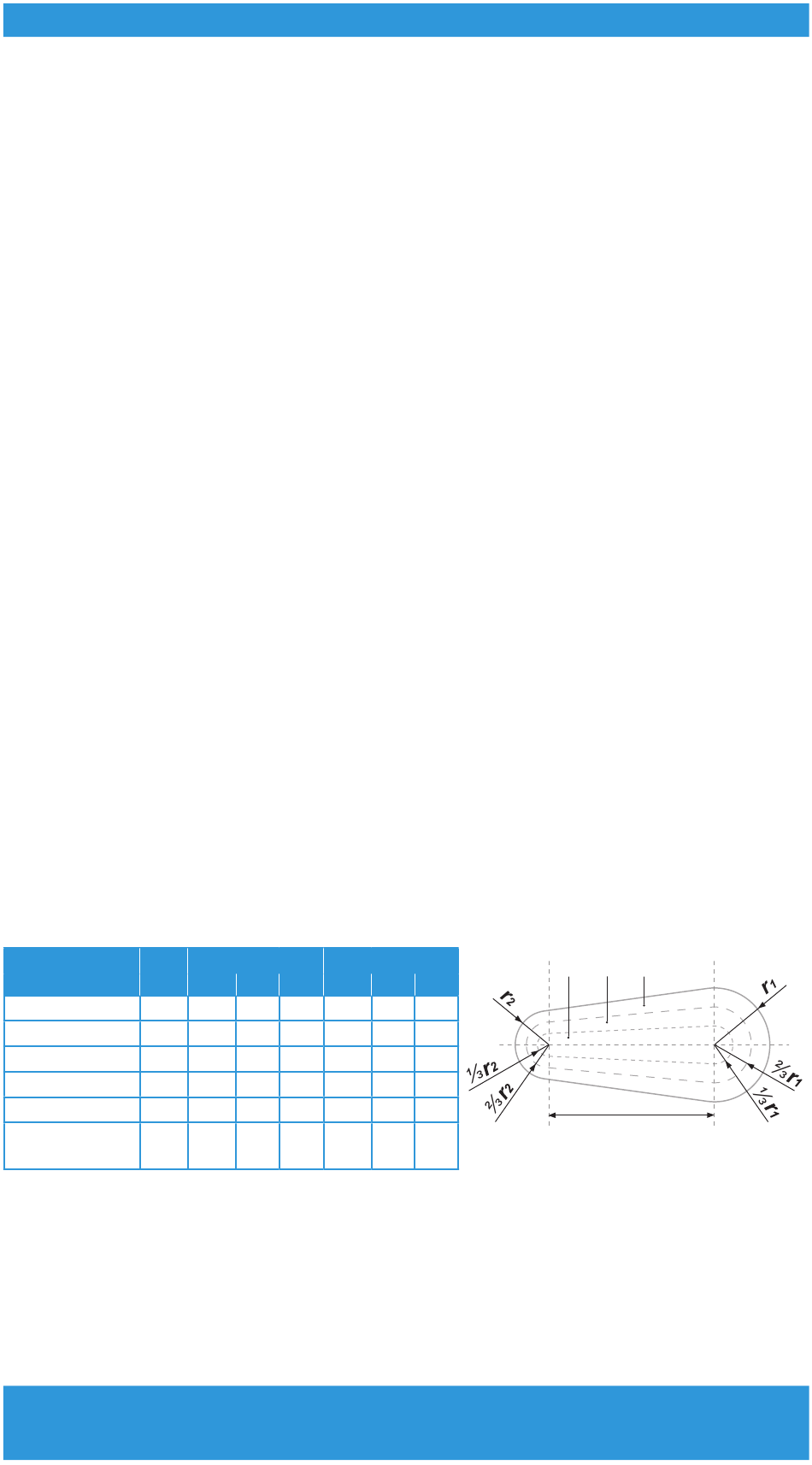

PROTEKTORENTYPEN UND IHRE ZERTIFIZIERTEN SCHUTZBEREICHE (SCHUTZZONEN*)
Vorgesehener CE
Einsatzbereich code
Schulter
Ellbogen
Knie
Hüfte
Unterschenkel
Knie + K+L
Unterschenkel
INSTALLATION – PROTEKTORENEINSÄTZE
Die Protektoreneinsätze werden durch die Öffnung der in der Kleidung dafür vorgesehenen Taschen
eingeführt (und fest per Klett verbunden, wo dies möglich ist). Bei Taschen sollte die Öffnung nach
Einführen des Protektors per Klettverschluss sorgfältig verschlossen werden. Dabei muss die
größte Fläche des SEESSOFT Protektors am Körper des Trägers anliegen. Stellen Sie bei einem
asymmetrischen Protektor sicher, dass er entsprechend der aufgedruckten Bezeichnung an der
richtigen Körperseite installiert ist. Der Protektor muss fest in der Tasche sitzen und die vorgesehene
Körperpartie abdecken, ohne die Bewegungsfreiheit einzuschränken. Schauen Sie sich die zweite und
letzte Seite dieses Handbuchs für weitere Informationen zur korrekten Installation und Einstellung von
Protektoreneinsätzen an.
TRYONIC IST EIN EINGETRAGENES WARENZEICHEN VON REV'IT! SPORT INTERNATIONAL
REV'IT! SPORT INTERNATIONAL LEHNT JEGLICHE VERANTWORTUNG AB FÜR
VERLETZUNGEN, DIE BEIM GEBRAUCH EINES SEINER PRODUKTE ENTSTEHEN.
TYPE A (mm)
r1 r2 l
S 55 32 64
E 45 24 118
K 55 24 100
H 35 26 70
L 32 24 64
55 24 185
02 und
02
TYPE B (mm)
r1 r2 l
70 40 80
50 30 150
70 30 130
44 33 88
40 30 80
70 30 240
03 darf 50 Kn nicht überschreiten, der
und 03 darf 30 Kn nicht überschreiten,
02
01 03
l
