Inhaltszusammenfassung für TechniSat TechniNet IP

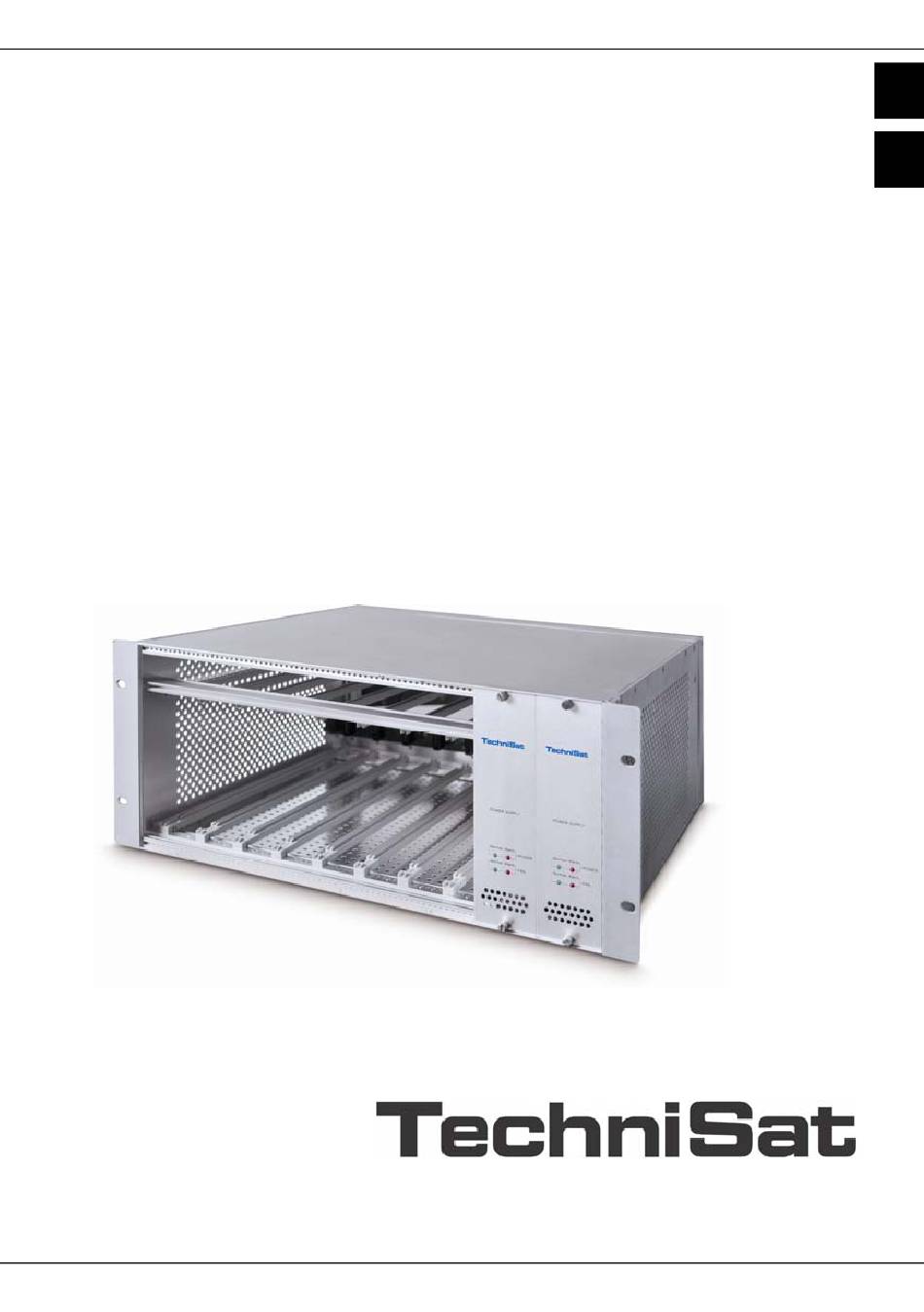

- Seite 1 Bedienungsanleitung / Instruction Manual TechniSat TechniNet IP Basiseinheit 0000/5970 www.technisat.de www.technisat.com...
- Seite 2 Inhalt Sicherheitshinweise..........................3 Allgemeines.............................. 5 Beschreibung ..............................5 Erläuterung der Bedienelemente.......................6 2.2.1 Frontansicht Netzteil............................6 2.2.2 Rückansicht Netzteil............................6 Technische Daten..........................7...
- Seite 3 Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen und beachten, bevor Sie das Gerät in Betrieb nehmen. Sämtliche Montage- und Installationsarbeiten sind von sachkundigem Personal durchzuführen. Sachkundige sind Personen, die aufgrund ihrer Ausbildung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der SAT-Anlageninstallation haben und mit einschlägigen staatlichen Arbeitsschutz und Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik (z.B.
- Seite 4 ⇒ Die zulässige Umgebungstemperatur beträgt 0 …45 °C. ⇒ Verwenden Sie das Gerät ausschließlich in Innenräumen, um es vor Blitzschlag, Regen und Sonneneinstrahlung zu schützen. Die Installation darf nur in Räumen erfolgen, die auch bei sich ändernden klimatischen Bedingungen die Einhaltung des zulässigen Umgebungstemperaturbereichs sicherstellen (Abseits von Hitzestrahlung und anderen Wärmequellen).
- Seite 5 Allgemeines Beschreibung Die Basiseiheit des TechniNet IP Systems besteht aus einem 19“ Baugruppenträger welcher 4 HE hoch ist. Er nimmt 2 redundant geschaltete Stromversorgungen und bis zu 8 Baugruppenmodule unterschiedlichster Art auf. Bild: 2-1 Frontansicht (Mit Netzteilen)
- Seite 6 Erläuterung der Bedienelemente 2.2.1 Frontansicht Netzteil Element Beschreibung POWER Alarm LED, rot, Fehleranzeige POWER Normal LED, grün, Betriebsanzeige FAN Alarm LED, rot, Fehleranzeige FAN Normal LED, grün, Betriebsanzeige 2.2.2 Rückansicht Netzteil Element Beschreibung Kaltgerätesteckdose, Netzspannungsanschluss ~90-250V 50-60Hz Anschluss Potentialausgleich...
- Seite 7 Technische Daten Netzspannung 90…250 VAC Netzfrequenz 50…60 Hz Kühlung 5 x Axiallüfter Umgebungstemperatur Betrieb 0…45°C Relative Luftfeuchtigkeit 0…80 % 200 W max Leistungsaufnahme (Vout3.3V:13Amax; Vout5V:13Amax; Vout12V:8Amax) Abmessung (b/h/t) 483 mm x 177 mm x 390 mm (19”/4HE) Masse 8 kg (inkl. Netzteil)
- Seite 8 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 12/11 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de www.technisat.de...
