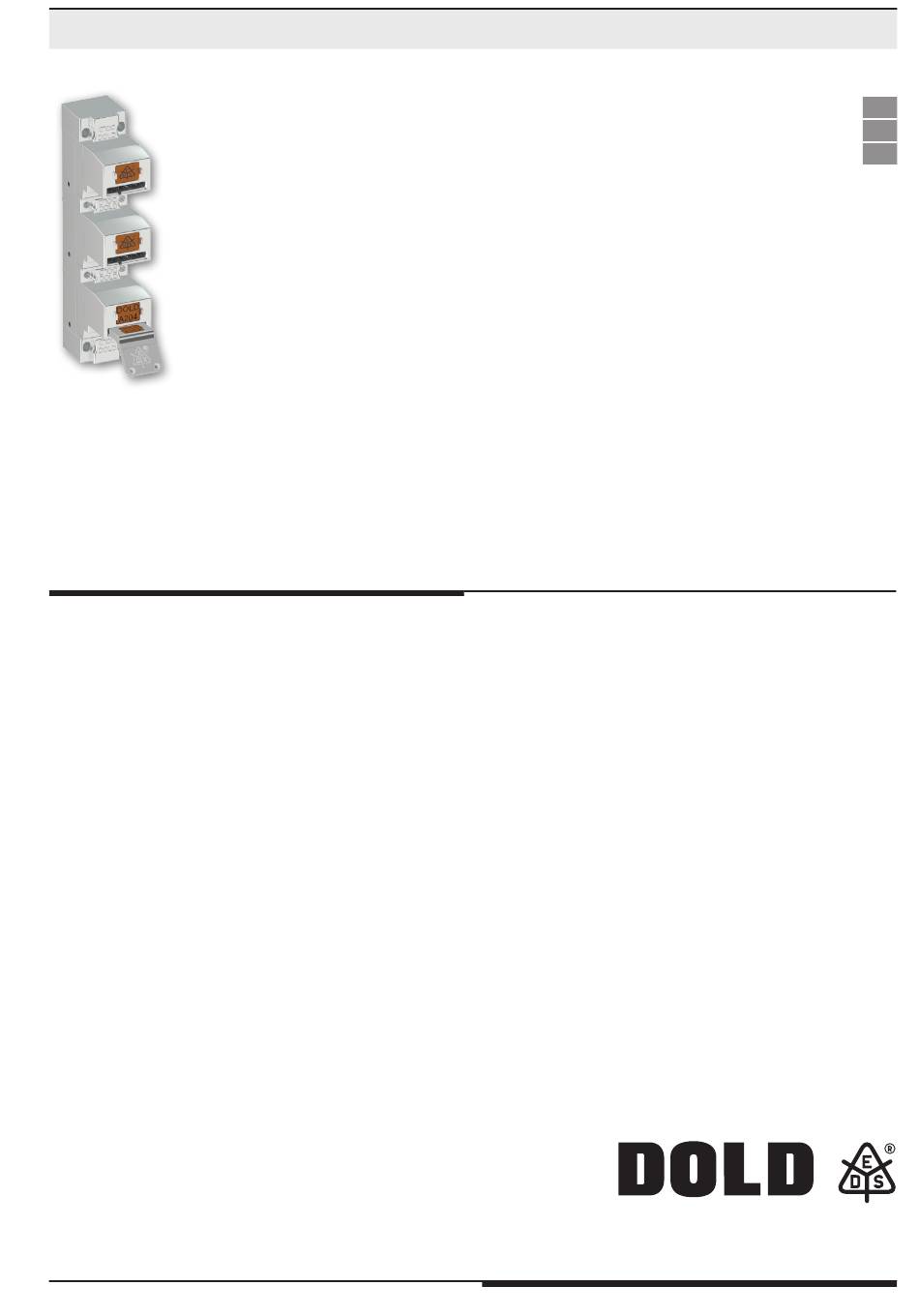

Dold SAFEMASTER STS M12M Bedienungsanleitung
Sicherheitsschalter- und schlüsseltransfersystem basiseinheit
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Datenblatt
0278054
SAFEMASTER STS
Sicherheitsschalter- und
Schlüsseltransfersystem
Basiseinheit
M12M
Original
E. DOLD & SÖHNE KG
Postfach 1251 • 78114 Furtwangen • Deutschland
Telefon +49 7723 6540 • Fax +49 7723 654356
dold-relays@dold.com • www.dold.com
1
DEUTSCH
SAFEMASTER STS-M12M / 10.12.19 de / 137A
DE
EN
FR
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dold SAFEMASTER STS M12M
Inhaltszusammenfassung für Dold SAFEMASTER STS M12M
- Seite 1 SAFEMASTER STS Sicherheitsschalter- und Schlüsseltransfersystem Basiseinheit M12M Original E. DOLD & SÖHNE KG Postfach 1251 • 78114 Furtwangen • Deutschland Telefon +49 7723 6540 • Fax +49 7723 654356 0278054 dold-relays@dold.com • www.dold.com SAFEMASTER STS-M12M / 10.12.19 de / 137A...
-
Seite 2: Inhaltsverzeichnis
Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das Gesamtkonzept der Steuerung, in die das Gerät eingebunden ist, ist vom Benutzer zu validieren. DOLD übernimmt auch keine Haftung für Empfehlungen, die durch die nach- folgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgenden Beschreibung können keine neuen, über die allgemeinen... -
Seite 3: Produktbeschreibung Mechanische Module
Produktbeschreibung mechanische Module SAFEMASTER STS (Edelstahl) besteht aus Modulen, die individuell kombiniert und an Ihre Anwendung angepasst werden können. Die Modularität erlaubt es, mehrere Einheiten zu einem System aufzubauen bzw. bereits aufgebaute Systeme anzupassen und/oder zu erweitern. Rein mechanische Verriegelungseinheiten lassen sich verdrahtungslos in das Maschinen- und Anlagenkonzept einbinden und sorgen so für eine wirtschaftliche und zuverlässige Absicherung in weitläufigen Applikationen. -
Seite 4: Mechanisch Kodierter Schlüssel
Mechanisch kodierter Schlüssel Der richtige Schlüssel zum Einsatzfeld Für die Schlüssel des Das SAFEMASTER STS System SAFEMASTER STS Systems bietet wahlweise 2 verschiedene stehen über 50.000 Kodierungen Schlüsselausführungen. zur Verfügung. Schlüsselbeschriftung Sperrbarer Schlüssel SAFEMASTER STS Schlüssel Die Schlüssel des werden nach Kundenwunsch SAFEMASTER STS Systems beschriftet. -
Seite 5: Ergonomie
Ergonomie Betätiger können für eine bessere Ergonomie und Reinigung auch unterhalb mechanischer Einheiten montiert werden. Verdrahtungslose Absicherung Türen, Hauben und andere Zugänge lassen sich mechanisch und ohne Verdrahtung absichern. Fluchtentriegelung Eine Fluchtentriegelung ermöglicht jeder Zeit ein Verlassen des Gefahrenbereichs. SAFEMASTER STS-M12M / 10.12.19 de / 137A... - Seite 6 E. DOLD & SÖHNE KG • D-78120 Furtwangen • Bregstraße 18 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com SAFEMASTER STS-M12M / 10.12.19 de / 137A...
-
Seite 7: Sicherheitsschalter- Und Schlüsseltransfersystem Basiseinheit M12M
Sicherheitstechnik SAFEMASTER STS Sicherheitsschalter- und Schlüsseltransfersystem Basiseinheit M12M Vorteile STS-System • EG-Baumusterprüfbescheinigung entsprechend der Maschinenrichtlinie 2006/42/EG, Anhang IX • Für Sicherheitsanwendungen bis PLe/Kategorie 4 nach EN ISO 13849-1 • Modulares und erweiterbares System • Robuste Edelstahlausführung • Verdrahtungslose mechanische Absicherung •... -
Seite 8: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise ACHTUNG! Gefährdungen müssen ausgeschlossen sein, bevor der bewegliche Teil der Schutzeinrichtung geöffnet werden kann. Der Schlüsselwechsler ist so in ein System zu integrieren und mit einer Steuerung zu verbinden, dass die gefahrbringende Maschine nur bei geschlossener und zugehaltener Schutzeinrichtung laufen kann. Nach Eingabe eines ersten Schlüssels kann der zweite Schlüssel ent- nommen werden. -
Seite 9: Mechanische Schaltstellungen M12M
Mechanische Schaltstellungen M12M M20265_b Schlüssel gefangen Entnahme nicht möglich Schlüssel gesteckt Entnahme möglich Schlüssel entnommen Einstecken möglich Schlüssel entnommen und blockiert Einstecken nicht möglich Betätiger gefangen Entnahme nicht möglich Betätiger gesteckt Entnahme möglich Betätiger entnommen Einstecken möglich Betätiger entnommen und blockiert Einstecken nicht möglich SAFEMASTER STS-M12M / 10.12.19 de / 137A... -
Seite 10: Technische Daten
Technische Daten Sicherheitstechnische Kenndaten Mechanische Daten Daten geeignet für das PFH Summierungsverfahren nach EN ISO 13849-1:2016 Mechanisches Prinzip: Translatorische Betätiger- bzw. Daten M12M Schlüsselbewegung wird mittels gemäß mechanischer Komponenten in eine EN ISO rotatorische Bewegung umgesetzt 13849-1: Gehäuse: Edelstahl V4A / AISI 316 / AISI 630 2016 Innenteile: Edelstahl V4A / AISI 316 / AISI 630... -
Seite 11: Varianten Und Kombinationsmöglichkeiten
Weiterführende Informationen finden sie in den Datenblättern der Einzelmodule und anderen Basiseinheiten. Datenblätter Endmodul M Schlüsselmodul 01/10 Lassen Sie sich bei der Auswahl der Einheiten und Zusammenstellung eines Systems von Spezialisten der E. DOLD & SÖHNE KG beraten. SAFEMASTER STS-M12M / 10.12.19 de / 137A... -
Seite 12: Maßbild [Mm]
Maßbild [mm] Abbildung: M12M Freimaßtoleranzen ± 2% Abbildung: M12M E. DOLD & SÖHNE KG • D-78120 Furtwangen • Bregstraße 18 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356 e-mail: dold-relays@dold.com • internet: http://www.dold.com SAFEMASTER STS-M12M / 10.12.19 de / 137A...
