MONTAGEANLEITUNG: Touch-Bedienstift-Halter am DLT-V73 befestigen
5
Montage DL-STYL011 am DLT-V73 (10"/12")
Benötigtes Material:
− 2 x Scheibe ISO 8738 (DIN 1440) A6 A2
− 1 x Zylinderkopfschraube DIN 912 M5 x 8 A2
2 x Zylinderkopfschraube DIN 912 M6 x 10 A2 TufLok
−
− 1 x Montagehalter groß
1 x Nylon-Halter für Stift
−
− 1 x Plastikseil für Stiftfixierung
− 1 x Stift für resistiv Touchscreen
Advantech Co., Ltd.
Schritt 1:
Plastikseil am Stift befestigen.
Schritt 2:
Nylonhalter für Stift mit Schraube M5 x 8 an der Montageplatte anbringen.
Max. Anzugsdrehmoment 1,0 Nm.

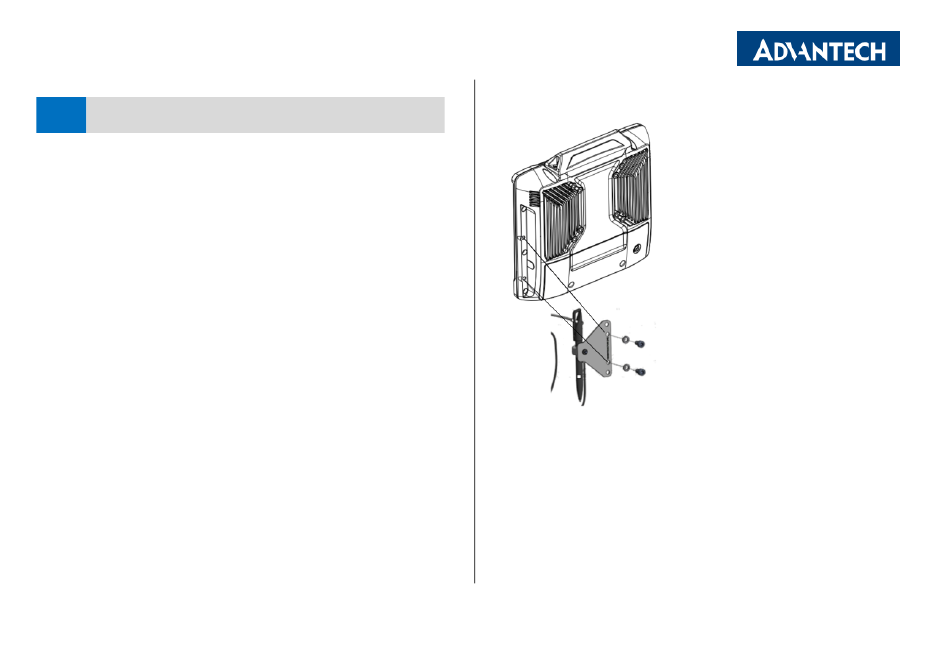

Schritt 3:
Montageplatte mit 2 Schrauben M6 x 10 und 2 Unterlegscheiben am DLT-V73
montieren. Max. Anzugsdrehmoment 3,0 Nm.
